KA KM SR?这些在电气图中常见的符号,不知道大家有没有想过是依据什么规则制定的,对于同一个东西,国内国外的叫法会不会不一致?这里就要说说IEC 81346-2这个标准了


一、标准的定位与目的

IEC 81346-2是国际电工委员会(IEC)和国际标准化组织(ISO)联合发布的系列标准之一,全称为《工业系统、装置和设备以及工业产品—结构原理和参考名称—第2部分:对象分和类别代码》

ISO(国际标准化组织)

  • 成立时间:1947年2月23日,总部位于瑞士日内瓦

  • 前身:由国际标准化协会(ISA)和联合国标准协调委员会(UNSCC)合并而成

  • 性质:非政府组织,是联合国经社理事会咨询机构,覆盖除电工电子外几乎所有领域(如制造业、环境、食品等)

IEC(国际电工委员会)

  • 成立时间:1906年(早于ISO),总部最初在伦敦,1948年迁至日内瓦

  • 背景:为应对早期电器安全事故频发而设立,是全球首个电工标准化机构

  • 与ISO关系

    • 1947年并入ISO作为其“电工部门”,但保持技术独立性
    • 1976年脱离ISO成为独立组织,但两机构仍共享办公大楼并紧密协作
国际电信联盟(ITU) 形成全球标准化核心,分工覆盖:
  • ISO:通用管理及环境标准;

  • IEC:电力设备与系统;

  • ITU:通信技术(如5G在电网中的应用)


其核心目标是:
  • 统一技术语言

    :为机械、电气、仪表等多专业协同设计提供通用分类框架,减少跨学科沟通歧义
  • 标准化标识

    :通过字母代码对工业对象(如设备、组件)分类,确保从设计到维护全生命周期的信息一致性

最新版本为2019版(ISO/IEC 81346-2:2019),扩展了行业适用性并优化了分类层级


二、核心概念解析

1. 对象(Object)

  • 定义:系统中可识别的实体(如变压器、阀门),包括物理存在或抽象结构
  • 三个方面(Aspect)

    • 功能(Function)

      :对象的任务(如“检测流量”)。
    • 产品(Product)

      :对象的物理实现(如“流量传感器”)。
    • 位置(Location)

      :对象的空间部署(如“安装在A区域”)

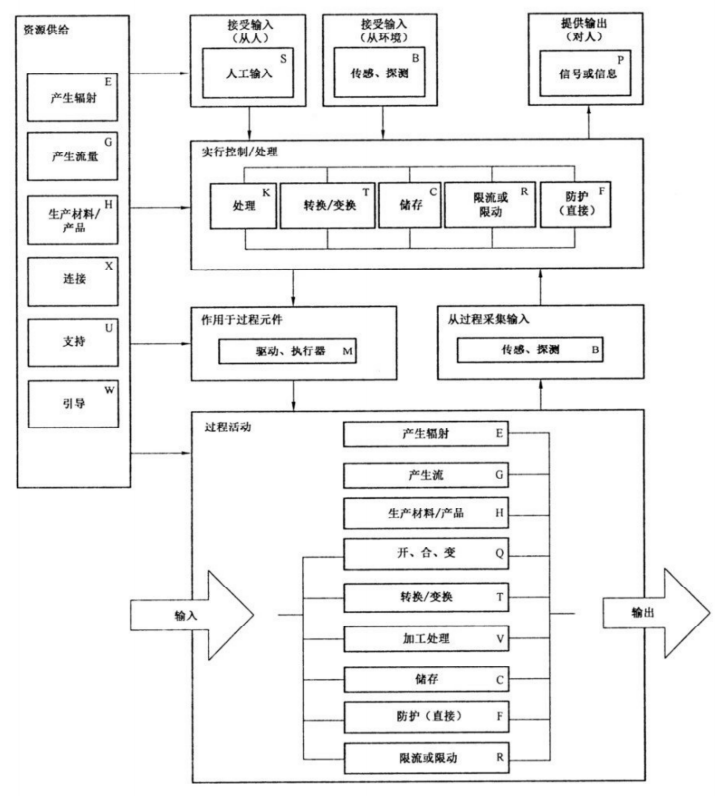

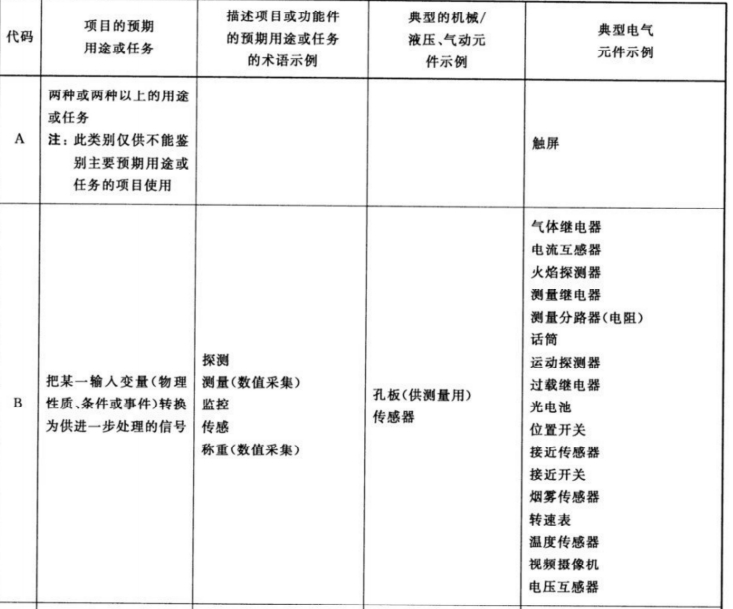

2. 分类方案

  • 字母代码系统

    :用1-3个字母表示对象类别,层级如下:
    • 入口类(Entry Class)

      :一级分类,共17个基础类别。
    • 子类(Sub-class)

      :二级分类,细化功能或物理特征。
    • 子子类(Sub-sub-class)

      :三级分类,针对组件级对象。


3. 结构层级

  • 分层应用

    :高层用单字母(系统级),中层用双字母(技术级),底层用三字母(组件级)
  • 示例


    BF(流量传感对象)→ BFB(带标量输出的流量变送器)



三、应用场景与价值

  1. 设计阶段

    • 确保跨专业(机械/电气/仪表)命名一致,提升协同效率。
  2. 制造与装配

    • 通过标准化代码指导生产线识别组件,减少错误(如钣金加工、接线)。
  3. 维护与维修

    • 快速定位故障组件(如通过代码F识别保护设备)。
  4. 文档管理

    • 规范技术文档结构,提升可读性和跨部门共享效率。
  5. 培训与教育

    • 统一术语体系加速新员工对复杂系统的理解。

四、行业扩展与最新发展

  • 行业特定分类

    :2019版支持衍生标准(如电厂、建筑工程),解决通用分类在特定领域过于抽象的问题
  • 关键更新

    • 引入第三字母代码,细化组件分类(如GQA作为GQ的子类)。
    • 遵循ISO 704术语规则,增强分类逻辑严谨性。
  • 国际采纳

    多国采用为国家标准(如中国GB/T 5094.2-2018、德国DIN EN IEC 81346-2:2020)




    总结

    IEC 81346-2通过对象分类+字母编码构建了工业领域的“技术通用语言”,覆盖设计、制造、维护全流程。其2019版强化了分类逻辑与行业适配性,是工业自动化、机电一体化项目中不可或缺的标准工具





    楼主最近还看过



    qila

    • 精华:0帖
    • 求助:0帖
    • 帖子:1帖 | 160回
    • 年度积分:23
    • 历史总积分:1181
    • 注册:2000年1月01日
    发表于:2025-07-07 17:13:06
    1楼

    非常好
