晨控CK-GW08网关与三菱QJ71E71-100模块MODBUSTCP通讯手册 点击:5 | 回复:0



晨控智能-RFID


  • 精华:0帖
  • 求助:0帖
  • 帖子:1帖 | 0回
  • 年度积分:153
  • 历史总积分:983
  • 注册:2024年5月15日
发表于:2025-04-14 17:54:37
楼主

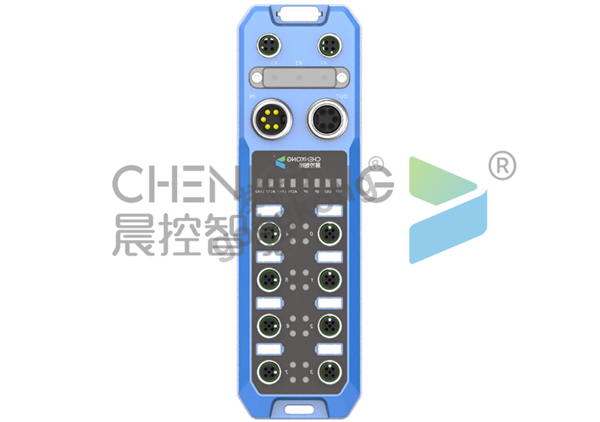

CK-GW08系列晨控为工业多通道需求研制的一款网关控制器,方便用户集成到PLC等控制系统中系统集成了8路读写接口,并且支持大部分工业协议ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由协议TCP/IP等


本期主题:围绕CK-GW08系列产品的ModbusTCP通讯协议与三菱PLC进行通讯配置说明。

0、准备阶段

编程软件:GX Works2

多通道网关控制器CK-GW08

工业RFID读写器:CK-FR03-A01

PLC:三菱Q03CPU

PLC模块:QJ71E71-100

通讯协议:ModbusTCP

连接方式:以太网


一、配置设置

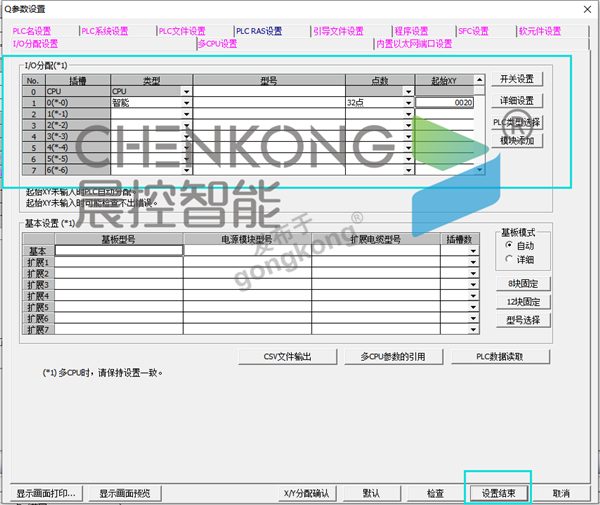

1、模块设置

点击PLC参数设置-I/O分配设置

设置对应卡槽模块配置

点击设置结束

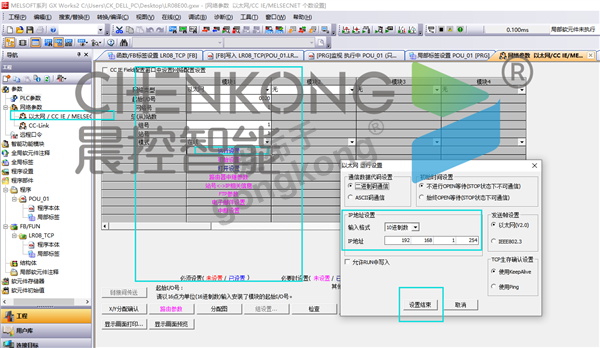

2、设置三菱TCP模块ip

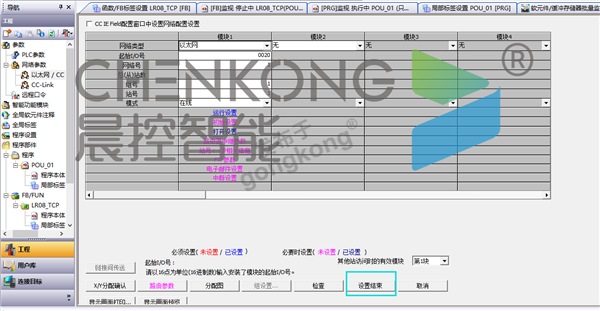

点击网络参数,设置模块配置

点击执行设置,设置模块IP,点击设置结束


3、设置连接参数

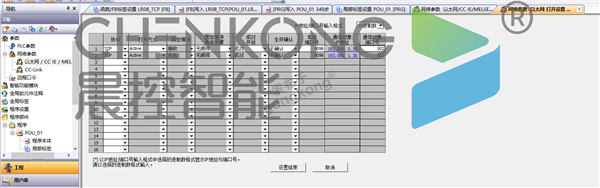

点击以太网参数的打开设置

设置连接TCP设备参数,端口号为:502

设置完后点击设置结束

(需要记住接收和发送的编号是多少,案例的接收是1,发送的是2)


4、设置完成后点击设置结束保存设置

保持正常后,将配置下载到plc

下载完成后需要断电重启plc(三菱配置需要断电重启才有效)


二、通讯连接功能块

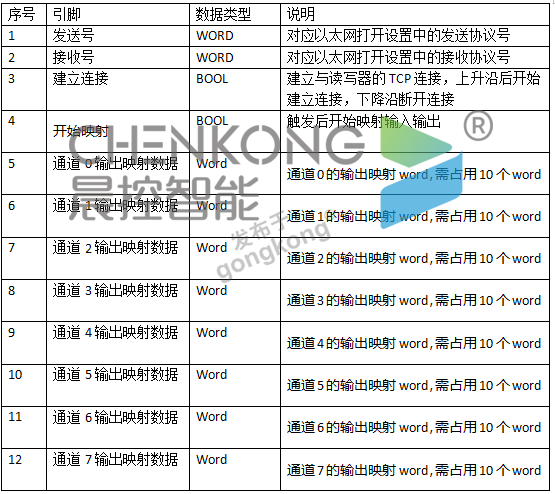

1、功能块引脚说明

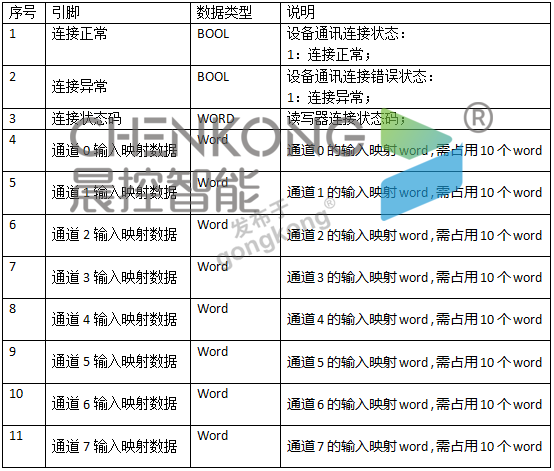

(1)输入引脚定义


(2) 输出引脚定义


2、操作案例

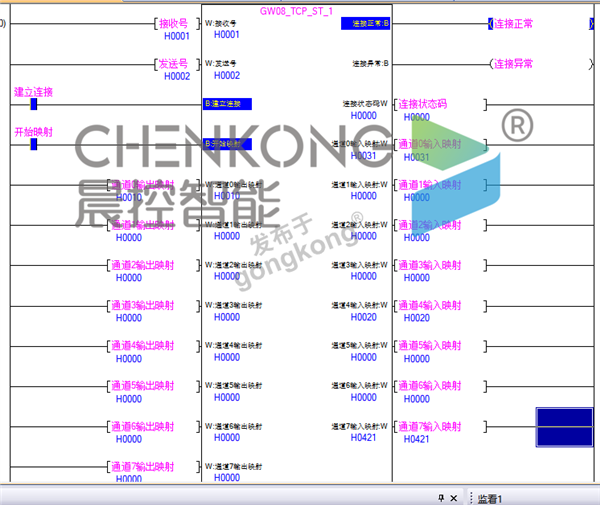

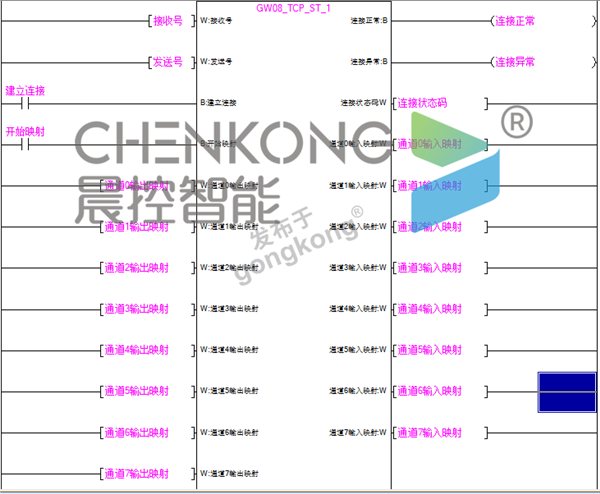

通讯连接:填写接收号,和发送号后再置位建立连接,等待连接正常,即可通讯完成

数据映射:通讯连接完成后,置位开始映射,输入输出数据即开始与网关映射、


三、网关功能块说明

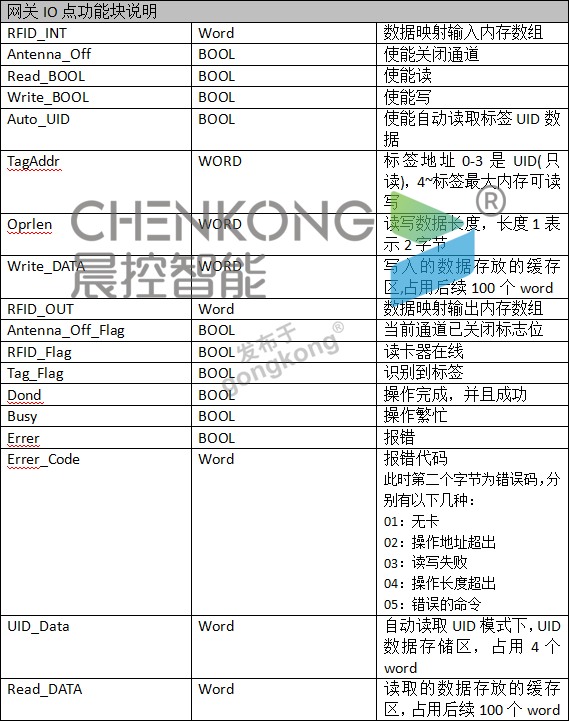

1、引脚说明





2、操作案例

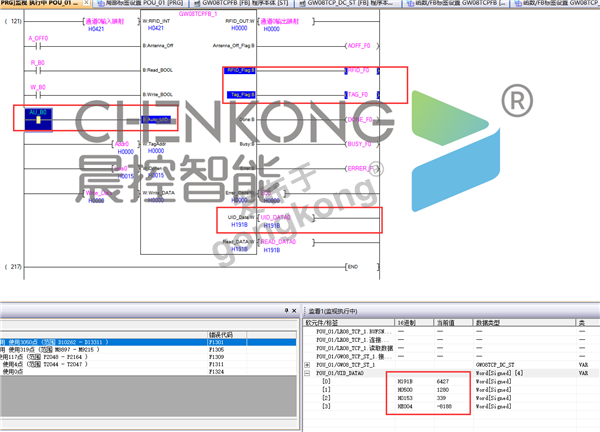

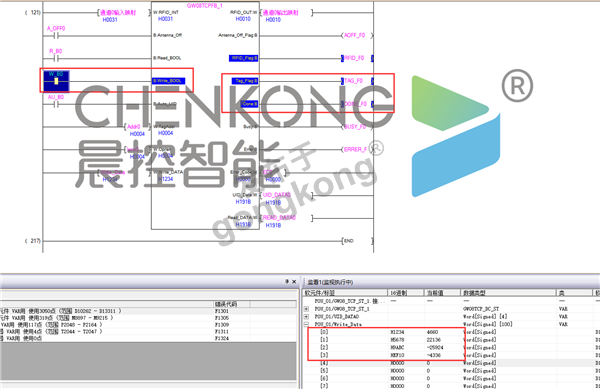

1)自动读取UID

置位AUTO_UID引脚,在通道有标签的时候,自动读取UID数据到UID_DATA中。


(2)写数据操作

将需要写入的数据写到Write_DATA区

在有标签时候,置位WriteE_BOOL

等待Done即可写入完成


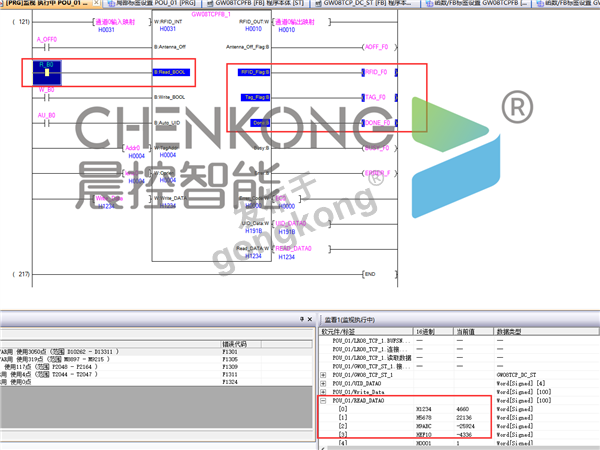

(3) 读数据操作

有标签时候,置位Read_BOOL

等待Done置位,即读取完成

数据缓存在READ_DATA中
