在工业自动化领域，大功率变频器的稳定运行直接决定重型机械的生产效率，而电流异常往往是变频器故障、电机振动、设备过热的核心诱因。对于深耕重型机械制造的企业而言，精准捕捉变频器输出侧电流波形、分析谐波含量与IGBT开关瞬态，成为快速定位故障、降低停机损耗的关键——PRBTEK PKC7300高频电流探头，正是适配这类场景的高性价比测试工具，尤其适合搭配是德科技Keysight DSOX3054A示波器使用，轻松解决工业现场的复杂测试需求。

重工企业实测需求：精准、兼容、安全缺一不可

我们服务的某重工集团，长期面临大功率变频器故障排查的难题，其核心测试需求围绕三点展开，这也是多数工业自动化企业的共性需求。

精准测量是基础，企业需要对变频器输出侧电流波形进行精准捕捉，重点分析谐波含量与IGBT开关瞬态，以此诊断电流异常引发的设备过热、电机振动等问题，同时明确要求能稳定捕获300A以内的连续电流和500A的峰值电流，避免因测量精度不足导致故障误判。

兼容性是关键前提，企业实验室已配备是德科技Keysight DSOX3054A示波器，测试方案需实现两者无缝连接、高效采集信号，无需额外更换或升级现有设备，降低测试成本的同时提升效率。

安全性更是底线，测试环境处于600V CAT II电压等级，属于工业场景中典型的中高压测试环境，探头必须具备相应安全认证，既能保护操作人员人身安全，也能避免损坏示波器、变频器等核心设备，这也是工业测试中不可忽视的核心考量。

核心仪器配置：以PKC7300为核心，搭建完整测试系统

针对该重工集团的需求，我们围绕PRBTEK PKC7300高频电流探头，搭配适配设备构建了一套完整、安全且高效的测试系统，所有配置均贴合工业现场实际使用场景，无需复杂调试即可快速上手。

系统搭建与测试：简单易操作，新手也能快速上手

这套测试系统的搭建的核心的是“安全+精准”，步骤清晰且无需专业运维人员，实验室常规技术人员即可完成操作，全程兼顾便捷性与测试可靠性。

先做好安全准备，务必确保变频器完全断电，操作人员佩戴绝缘手套，避免高压环境带来的安全隐患——这一步看似基础，却是工业高压测试中不可省略的关键环节。

接着进行仪器连接，先将PKC7300的电源适配器接入市电，再插入探头主机的电源插口，确保供电稳定；随后用标配BNC连接线，将探头输出接口与示波器的CH1通道连接，插紧接口避免信号传输中断。

示波器设置直接影响测量精度，开启示波器后，一定要将对应通道的输入阻抗设置为1MΩ，若误设为50Ω会导致幅值严重失准，后续分析失去参考价值；再根据预估电流，将探头衰减比设置为10X（对应50A量程）或100X（对应300A量程）即可。

测试流程同样简单高效，先进行探头预校准，在不夹持任何导线的情况下，滑动探头开关控制杆至完全闭合（LOCK状态，此时钳口打开指示灯熄灭），按下“Degauss AutoZero”按钮，指示灯亮起后，探头会自动进行约5秒的消磁和调零，消除剩磁影响，提升直流测量精度，完成后会有提示音提醒。

然后根据变频器功率预估工作电流，初始测量建议选用50A量程，能获得更高的分辨率（10mA），若电流过大导致探头红灯亮、蜂鸣器报警，再切换至300A量程即可，过载保护功能能有效避免设备损坏。

夹持测量时，滑动开关控制杆打开探头钳口，将其钳入变频器输出的一相导线，确保导线位于钳口中心位置，再闭合钳口至LOCK状态，防止测试过程中探头松动；一切就绪后，为变频器上电并启动运行，在示波器上稳定触发并捕获电流波形即可。

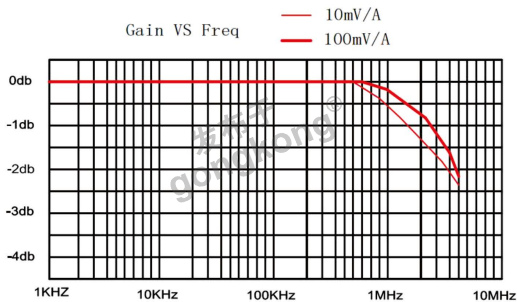

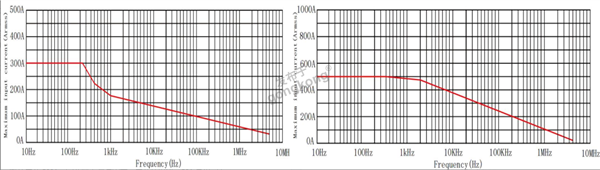

借助示波器的测量功能，可轻松读取电流有效值、峰值，同时观察波形是否存在畸变、毛刺等异常现象，而PKC7300的幅频特性，能保证8MHz带宽内信号的保真度，让高频瞬态信号也能清晰呈现，为故障分析提供精准依据。

实测验证：PKC7300适配工业变频器故障诊断全场景

这套以PKC7300为核心的测试方案，在该重工集团的实测中表现出色，完全达到预设测试目标，也印证了其在工业变频器故障诊断中的实用性。

测试过程中，我们成功捕获了变频器在不同负载和频率下的输出电流波形，尤其在50A量程下，清晰观测到IGBT开关引起的电流高频振荡（频率在1-2MHz范围内），波形上升时间测量值与探头本身的上升时间（≤44ns）完全相符，充分验证了PKC7300优异的高频响应能力，这也是精准分析IGBT开关特性的关键。

通过示波器的FFT功能分析，我们精准测得了电流的基波和各次谐波分量，为评估变频器谐波失真提供了关键数据，而谐波含量异常正是导致电机振动、设备过热的核心原因之一，这些数据能帮助技术人员快速定位故障根源。

整个测试过程中，PKC7300运行稳定，无任何发热现象，过载报警功能在电流超限时及时提示，有效保护了探头、示波器及变频器设备；同时，其与Keysight DSOX3054A示波器的无缝兼容，让信号采集全程流畅，无需额外调试，大幅提升了故障排查效率。
