轧机不停转，PROFIBUS光纤模块通信零故障的终极答案

1. 项目背景

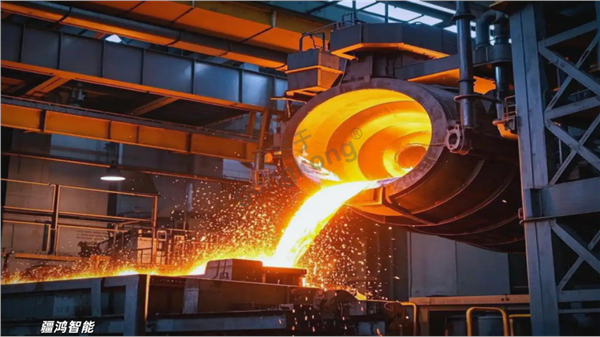

某大型钢铁加工制造厂热轧车间原控制系统面临严峻挑战：轧机区域PROFIBUS电缆长达200米，强电磁干扰导致PLC与远程I/O站通信频繁中断，每月平均故障达15次，严重影响生产连续性。传统铜缆在高温、震动环境下的信号衰减问题日益凸显，维护成本居高不下。

2. 解决方案

项目组创新性引入PROFIBUS光纤转换器组网方案。核心设备采用双通道冗余型OLM（光纤链路模块），将西门子S7-400H系列PLC的RS-485电信号转换为光信号传输。通过星型光纤拓扑连接5个轧机控制站，彻底隔离车间级电磁干扰，同时保留原有PROFIBUS-DP协议栈，无需修改PLC程序。

3. 实施过程与拓扑架构

实施分为三阶段：首先在PLC机柜侧安装主站光纤转换器，保留原有DP接头；随后沿轧机电缆桥架敷设6芯铠装光缆至各从站；最后在远程ET200M站加装从站端介质转换模块。

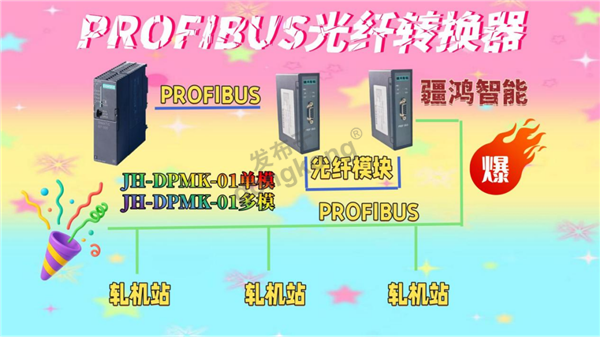

拓扑结构示意：

西门子PLC(主站) → PROFIBUS光纤转换器(电/光转换)

                         │

         ┌──────┬──────┬──────┐

         ▼        ▼        ▼       ▼

                光纤分路器(1:4)

         │         │        │        │

         ▼      ▼      ▼      ▼

   轧机1站  轧机2站  轧机3站  轧机4站

 (光纤转PROFIBUS) (同左结构)

4. 应用效果对比

改造前：

- 通信距离极限150米，实际故障率12次/月

- 信号抖动导致轧制厚度偏差±0.3mm

- 每月维护耗时约40工时

改造后：

- 光纤传输距离延伸至3公里无中继

- 通信故障降为0次/月，厚度控制精度提升至±0.1mm

- 抗干扰能力提升，支持轧机变频器近距离（<10m）并行布线

- 诊断功能增强：通过转换器LED状态可快速定位链路故障

协议适配关键点：

保持PROFIBUS-DP原有1.5Mbps速率不变，利用光纤转换器的透明传输特性，确保GSD文件无需重配置。特别优化了响应时间参数，使总线循环时间从85ms缩短至52ms，满足轧机毫秒级同步要求。

5. 行业推广与前景

本项目验证了传统PROFIBUS网络光纤化改造的可行性，为钢铁行业提供了新思路：

- 老旧产线升级：可在不更换核心控制设备前提下提升系统可靠性

- 智能工厂融合：光纤主干网为后续接入工业以太网预留通道

- 拓展应用场景：方案已推广至高炉配料系统、连铸机冷却水控制等场景

光纤接口：

1、 光纤波长：多模：850nm、1310 nm；

2、 单模：1310 nm、1550nm；

3、 传输光纤：多模：50/125、62.5/125、100/140um；

4、 单模：8.3/125、9/125um、10/125um；

5、 传输距离：多模2KM；单模：20KM；

6、 光纤接口类型：ST接口。

其它指标：

1、 电流电源：DC9-30V ；150mA；

2、 外形尺寸：40mm×110mm×74mm；

3、 工作温度：-10-70℃；

4、 相对湿度：≤90%(无冷凝)；

5、 存放温度：﹣40～80℃。

随着工业光通信成本下降，PROFIBUS（塑料光纤）混合组网将成为中型改造项目的优选方案。

创新总结

本项目的核心创新在于“协议延续性改造”理念：通过介质转换而非协议转换，既保留了钢铁企业熟悉的技术生态，又解决了现场顽疾。这种渐进式创新比全面更换为PROFINET方案节约60%投资，为传统制造业数字化转型提供了高性价比路径。实践证明，在新旧技术交替期，“桥接式创新”往往比颠覆式改造更具工程价值。
