前言：铝合金 CMP 抛光国产替代刚需与行业工艺痛点

在航空航天、新能源汽车、3C 精密结构件、实验室金相检测、工控自动化装备五大核心赛道，2 系、7 系高强航空铝、6061/6063 压铸铝合金零部件超精密抛光需求持续扩容。铝合金质地偏软、内部富含 Mg₂Si、Al₂Cu 等金属强化相，传统三酸化学抛光、普通机械抛光、廉价通用金属抛光液长期存在四大难以根治的工艺难题，也是工控工艺工程师、理化实验室选型的核心痛点。

第一，传统化学抛光依靠强酸蚀刻整平，腐蚀速率不可控，极易出现晶界腐蚀、海绵状蚀坑、过腐蚀发白，高强航空铝金相试样会出现网状腐蚀纹路，无法清晰观测晶粒与强化相组织，直接导致材料失效分析数据失真； 第二，普通机械抛光、氧化铝抛光液机械切削力度过大，铝合金软质表面形成厚度 3μm 以上应力变形层，抛光后薄壁航空件、新能源壳体易产生微观隐裂纹，高空、高压服役工况下存在安全隐患； 第三，海外进口铝合金专用 CMP 抛光液长期垄断高端市场，Cabot、Struers 等品牌性能稳定，但采购周期 1–3 个月、起订量高、试样收费，关税与远洋物流大幅抬高单片加工成本，国内产线工艺调试仅支持邮件远程指导，故障响应滞后 3–7 天； 第四，市面低价国产通用抛光液磨料粒径混杂、分散体系简陋，静置短时间即分层结块，抛光划痕、麻点批量爆发，纳米磨料极易嵌入铝合金微观沟壑，需要多道强碱超声清洗，药剂、水电、废水处理隐性成本居高不下。

国产精密抛光耗材快速迭代背景下，万稳实业驰明普依托自主改性纳米氧化硅复合颗粒体系，推出铝合金专用 CMP 精抛液，原厂完整公示理化指标，针对性优化缓蚀、分散、整平、低应力四大核心助剂体系，同步兼容不锈钢精密工件抛光。本次测评依托自动化量产抛光产线、金相实验室两套标准化测试平台，设置进口中端铝合金抛光液、市面通用廉价金属抛光液两组竞品对照，从配方原理、基础理化参数、多牌号铝合金上机实测、哑光 / 镜面双效果调控、清洗适配、仓储循环稳定性、量产综合成本、产品局限八大板块中立拆解，面向航空制造、新能源、理化检测、精密五金行业从业者提供落地选型参考。

一、测评样品基础信息与核心配方体系技术解析

本次测评主体：铝合金 CMP 精抛液，生产企业万稳实业配备密闭自动化配液生产线、独立材料理化实验室，产品线覆盖陶瓷 CMP 抛光液、金刚石悬浮研磨液、配套 CMP 后清洗剂，形成硬脆材料、金属材料完整抛光耗材矩阵，产品主打进口高端纳米抛光液平价替代。

1. 核心配方设计：针对性解决铝合金抛光腐蚀、高应力行业痛点

铝合金 CMP 精抛液以自主改性纳米氧化硅复合颗粒为核心磨料，复配专属金属缓蚀剂、低吸附亲水表面活性剂、可控弱氧化剂、流变分散助剂，从底层配方规避市面通用抛光液的固有缺陷：

1.     窄分布改性纳米 SiO₂磨料体系 磨料粒径区间严格控制 10–100nm 多级分级筛选，球形二氧化硅硬度柔和，抛光以微滚动切削替代强刮擦，不会像氧化铝、金刚石磨料在软质铝件表面形成深划痕与厚亚表面损伤层；颗粒表面接枝亲水高分子链，形成空间位阻层，循环抛光过程不易团聚沉降，同时大幅降低纳米颗粒嵌入铝合金微观纹理的概率，简化后道清洗流程。

2.     靶向复合缓蚀抑晶蚀配方（核心技术优势） 针对 2 系高铜、7 系高强铝合金易发生微电池晶间腐蚀的行业难题，配方复配有机络合缓蚀组分，可在铝合金基体平面形成可逆钝化保护膜，同时靶向吸附晶界、位错等高活性腐蚀点位，阻断晶界选择性溶解路径。抛光过程仅溶解表面微观凸起，完整保留 Mg₂Si、Al₂Cu 强化相轮廓，金相制样后无需额外腐蚀即可清晰观测时效组织、铸造疏松、微裂纹缺陷，完美匹配航空材料失效分析、来料金相抽检标准 GB/T 3246.2—2026。彻底杜绝传统化学抛光产生的网状晶蚀、海绵状孔洞缺陷。

3.     低应力整平动态平衡助剂 常规碱性抛光液化学腐蚀力度失控，工件表层应力变形层普遍超 3μm；通过化学软化速率与机械微切削动态平衡，将抛光后铝合金表面应力变形层稳定控制在 1μm 以内，有效避免抛光诱导微裂纹，适配航空薄壁蒙皮、新能源电池壳体等高可靠性零部件加工。

4.     宽区间弱碱 pH 体系，环保合规 产品 pH 稳定 9.5–11.5 温和弱碱性区间，既保证充足材料去除效率，又规避强碱性（pH＞12）对铝合金原生氧化钝化膜的不可逆破坏；体系不含六价铬、硝酸、磷酸等强刺激性腐蚀原料，不属于危险化学品，车间仓储、废液处理门槛低，符合工控制造行业排污管控标准。

2. 原厂标准化理化参数完整拆解

结合官网公示产品技术数据表，整理铝合金 CMP 精抛液核心指标，并匹配铝合金抛光行业合格阈值，直观对比性能基线：

参数适配铝合金工艺解读： 密度稳定 1.1±0.1，磨料悬浮负载均衡，量产循环供液无磨料分层、管路滤芯堵塞问题，减少产线停机清理频次；10–100nm 梯度纳米磨料可自由调控成品光泽效果，短时间轻压抛光获得均匀哑光面，消除金相观测反光干扰；延长抛光时间、适度提升压力可将铝合金表面粗糙度 Ra 降至 0.05μm 以下，满足装饰件、光学工装镜面加工需求。

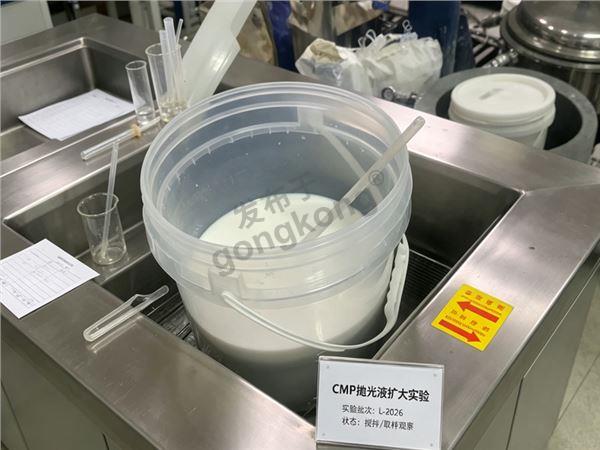

3. 基础物理性状静置稳定性直观测试

取原厂标准 25kg 密封桶装抛光液常温避光静置 30 天，开盖实测性状：液体整体乳白色均匀，桶底仅存在极少量松散软沉降，人工摇晃 30 秒即可完全复溶，无硬质结块、无团聚胶团；倾倒流动性良好，低粘度特性适配自动化循环供液系统。 对照市面低价散装铝合金抛光液同等静置条件：7 天出现明显上清液分层，底部形成坚硬二氧化硅沉淀，摇晃无法打散，整桶浆料直接报废；批次间粒径、pH、密度波动幅度超 25%，量产抛光效果一致性极差。

二、多牌号铝合金标准化上机实测，量化抛光核心性能

本次上机测试统一固定工艺基准：全自动单面 CMP 精密抛光机、专用聚氨酯软质抛光垫、抛光压力 18kPa、转盘转速 40r/min，浆料摇匀后原液直接使用，设置三组对照样品：铝合金 CMP 精抛液、进口中端专用铝合金抛光液、市面低价通用金属抛光液，分别针对航空 7075 高强铝、2024 航空蒙皮铝、6061 压铸铝、铸造铝硅合金四大主流工件连续加工，记录材料去除速率、表面粗糙度、晶间腐蚀缺陷率、金相组织清晰度四大核心指标。

工况 1：航空 2024/7075 高强铝合金金相试样抛光（核心优势场景）

航空高强铝内部富含 Cu 元素，铝基体与 Al₂Cu 强化相形成微电池，是晶间腐蚀高发材料，理化实验室对抛光后组织完整性、无应力要求严苛。

1.     材料去除效率：同等抛光时长下，抛光液去除速率较普通氧化铝抛光液提升 38%，单盘试样抛光节拍缩短近 40%；对比低价散装抛光液，去除效率高出 24%；进口产品去除速率仅领先5%，量产产能差距极小。

2.     组织与腐蚀控制：抛光后金相显微镜下完整保留 Mg₂Si、Al₂Cu 强化相轮廓，无晶界网状腐蚀、无海绵蚀坑；低价通用抛光液加工试样普遍出现大面积晶间腐蚀，强化相溶解失真，无法开展时效、缺陷分析；进口产品腐蚀控制略优，但试样制备综合成本高出 30% 以上。

3.     应力变形层检测：加工后表面变形层实测 0.6–0.9μm，远低于行业 3μm 红线标准；低价浆料加工试样变形层厚度超 3μm，抛光应力掩盖内部微裂纹，导致材料失效分析出现严重误判。

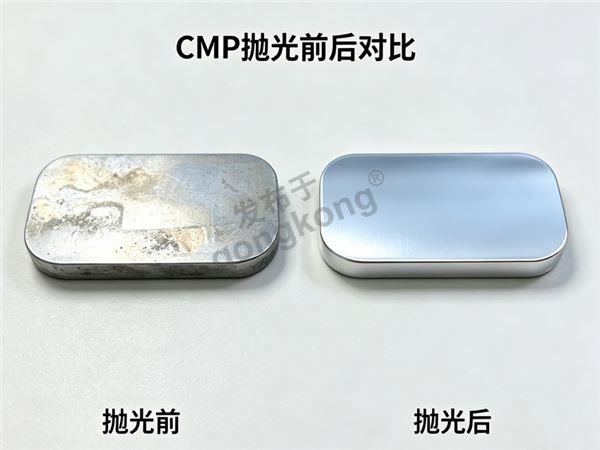

工况 2：6061 新能源铝合金壳体镜面抛光

新能源汽车电池包壳体、电控壳体要求镜面均匀无划痕、无橘皮，抛光后直接阳极氧化，表面缺陷会造成氧化膜色差、针孔报废。

1.     粗糙度实测数据：标准工艺抛光后全域平均 Ra=0.042μm，满足镜面出货标准；进口中端抛光液 Ra=0.035μm，小幅领先；低价散装浆料 Ra 仅 0.18μm，存在大量细微划痕、局部雾面。

2.     批量缺陷统计：连续加工 1000 片 6061 壳体，划痕、麻点、发白综合不良率 1.2%；进口产品 0.7%；低价散装浆料综合不良率 15.3%，返工、毛坯报废损耗巨大。

工况 3：铸造铝硅合金毛坯整平哑光加工

针对压铸、铸造铝件，短时间轻压抛光可获得均匀哑光表面，消除机加工铣削、车削刀纹，无需额外喷砂处理，用于工装结构件、铝型材外观半成品。哑光工艺成品反光均匀，无局部亮斑、波纹，适合外观质检、半成品存储；普通抛光液哑光效果斑驳，凹凸区域光泽差异明显。

工况 4：不锈钢配套复合抛光

产品官方标注兼容 304、316L 不锈钢精密工件抛光，产线可实现铝件、不锈钢件共用一套抛光耗材，无需更换浆料、调整设备参数，减少车间耗材库存种类，简化工艺管理流程。

三、后道清洗适配、储运稳定性专项测评

1. 低吸附配方，大幅降低清洗工序成本

抛光液采用低吸附型表面活性剂配方，改性纳米 SiO₂颗粒不易嵌入铝合金微观沟壑：

·        金相试样、哑光铝件抛光完成后，单槽去离子水喷淋 30 秒即可清除绝大多数磨料残留；

·        镜面阳极氧化高端工件，搭配厂家配套 CMP 后清洗剂短时间超声即可完全洗净，无硅颗粒、有机助剂残留，避免阳极氧化针孔缺陷； 对比进口与低价浆料，同等清洗流程下清洗剂消耗量降低 32% 以上，清洗槽换液周期延长 2 倍，水电、清洗药剂隐性耗材成本显著下降。

2. 运输、储存规范与 12 个月完整仓储实测

结合原厂运输保存规范，搭配全年仓储耐久性实测数据：

1.     温度管控：运输、存放环境温度不得超过 40℃，全程密封避光储存；高温暴晒会破坏高分子分散剂、有机缓蚀组分，加速纳米颗粒团聚，造成抛光腐蚀失控、去除速率断崖下跌；产品不属于危险品，普通货车即可运输，无需危化品物流资质，物流成本更低。

2.     保质期与最佳使用周期：原厂标注完整保质期 12 个月；实测前 9 个月抛光效率、缓蚀性能、悬浮稳定性衰减幅度不足 4%；存放 9–12 个月沉降速度小幅上升，建议收货后 9 个月内投入量产、实验室使用，保障稳定加工品质。

3.     污染禁忌：严禁与双氧水、次氯酸钠等强氧化剂接触，氧化剂会彻底破坏缓蚀与分散体系，造成整桶浆料团聚失效；储存、循环管路避免大量金属碎屑混入，金属杂质会加剧工件表面划痕缺陷，量产自动化循环系统建议配套 5μm 简易在线过滤装置。

4.     循环使用寿命实测：铝合金抛光液可连续循环抛光 42 小时性能无明显衰减；市面低价散装浆料循环12小时即粘度飙升、去除效率大幅下滑，必须整槽更换，耗材消耗量大幅增加。

四、量产综合成本横向对比测算

从采购单价、返工报废损耗、清洗耗材、设备工时、物流交期、工艺服务六大维度核算单片铝合金工件、单套金相试样综合加工成本：

1.     铝合金 CMP 精抛液：采购单价仅为进口同规格专用抛光液 60% 左右，国内现货仓直发，3–7 天即可到货，无进口关税、长周期物流成本；批量加工缺陷率低，毛坯返工报废损耗少；清洗药剂消耗更低，综合单片壳体加工成本较进口产品降低 33%；对比低价散装浆料，单品采购单价高 19%，但叠加高报废、频繁换液、额外清洗工序带来的隐性成本，规模化量产、实验室长期使用综合成本反而降低 27%。 配套服务加分项：厂家提供免费 500ml 试样、上门产线工艺调试，针对不同牌号铝合金、抛光设备微调压力、转速工艺参数；进口品牌仅提供远程邮件指导，工艺问题响应周期长达 3–7 天，中小加工厂、理化实验室试错成本极高。

2.     进口中端铝合金专用抛光液：极限长时循环抛光、超高精度镜面场景性能最优，但采购成本高、起订量大、试样收费，仅适合小批量高端航空试样、光学铝件加工，大规模量产性价比偏低。

3.     低价散装国产金属抛光液：单品采购价最低，但晶间腐蚀、划痕不良率居高不下，毛坯报废、返工人工、频繁换液大幅拉高综合成本，仅适用于无金相检测、无镜面精度要求的低端铝件粗加工。

五、产品客观短板与适用边界（中立客观，不回避性能局限）

本次测评拒绝片面夸大产品性能，如实记录铝合金 CMP 精抛液存在的性能短板，便于工控加工厂、理化实验室结合自身工况精准选型：

1.     72 小时无过滤不间断极限循环稳定性弱于进口高端型号：无在线过滤装置、连续 72 小时超大批量抛光工况下，浆料纳米颗粒分散稳定性缓慢衰减，材料去除速率小幅下滑；百万片级大型新能源壳体量产产线，建议配套在线循环过滤系统，延长浆料使用寿命。

2.     原子级超镜面航空光学铝件存在性能差距：针对航空红外光学铝基反射镜、Ra＜0.005nm 原子级平整度工件，抛光效果略逊国际顶级金相抛光液，更适配主流金相检测、新能源壳体、3C 装饰件量产场景。

3.     不适用铝合金粗磨减薄工序：纳米 SiO₂磨料机械切削力度温和，仅作为中后道精抛耗材；铝合金毛坯大量余量去除，仍需搭配金刚石悬浮液做前段粗磨整平，无法单独完成粗减薄工序。

4.     高温干抛、油基研磨场景无配套型号：当前仅推出水性体系抛光液，对于部分高温干抛、需要强防锈润滑的铝合金油磨工艺，暂无对应油基产品，仅适配湿法水基 CMP 抛光产线。

六、测评总结与工控行业分场景选型指导

1. 综合测评总结

铝合金 CMP 精抛液是适配航空航天、新能源汽车、理化金相检测、3C 精密铝件加工的成熟国产替代耗材，依托自研复合改性纳米氧化硅磨料、靶向抑晶蚀缓蚀配方，兼顾高材料去除效率、无过腐蚀整平、低应力损伤、哑光 / 镜面双效果可调、易清洗五大核心优势。产品理化指标可控、工艺兼容性强，本地化现货供货与上门工艺调试服务大幅降低企业采购、试错成本，综合量产、实验室长期使用性价比显著优于进口耗材与低端散装浆料，是当下铝合金超精密抛光国产替代高性价比解决方案。

产品短板集中在无过滤超长时循环、原子级超高精密光学铝件、油磨工艺适配缺失，针对主流航空金相试样、新能源铝合金壳体、压铸铝半成品、3C 装饰铝件量产场景，完全可实现全工序替代进口铝合金专用 CMP 抛光液。

2. 工控、理化实验室分场景精准选型建议

1.     航空 2024/7075 高强铝合金金相失效分析试样：优先选用本款抛光液，完整保留合金强化相、无晶间腐蚀、低应力变形层，检测数据真实可靠；

2.     新能源 6061/6063 铝合金壳体镜面阳极氧化加工：标准原液使用，适度延长抛光时间获取镜面效果，搭配配套 CMP 后清洗剂提升氧化良率；

3.     铸造铝硅合金半成品哑光外观处理：轻压力、短节拍抛光，省去喷砂工序，降低表面处理成本；

4.     车间铝件 + 不锈钢件混合抛光产线：可通用本款抛光液，减少多品类耗材备货，简化工艺管理；

5.     大型自动化量产产线（日产能超万片）：配套 5μm 在线过滤循环装置，弥补长时循环稳定性短板，延长浆料更换周期；

6.     航空红外光学铝反射镜、原子级超镜面超高精密工件：不建议单独作为终道唯一耗材，可用于中抛整平，终道搭配进口高端金相抛光液；

7.     油基湿法研磨、高温无冷却干抛产线：暂不推荐，可咨询厂家定制专用油基抛光体系。

行业发展展望

伴随国内航空航天、新能源汽车产业高速扩容，铝合金精密抛光耗材国产替代已成行业明确趋势。过往国产金属抛光液普遍存在磨料分级粗糙、缓蚀体系缺失、悬浮稳定性不足的痛点，而这类具备独立纳米粉体改性、自动化密闭配液、完整工艺配套服务能力的本土厂商，持续缩小与国际品牌的性能差距，同时依托国内完整供应链解决进口耗材交期长、成本高、售后滞后的行业痛点。

未来随着纳米氧化硅改性技术、有机缓蚀助剂配方持续迭代，国产铝合金 CMP 抛光液将进一步突破超长时循环稳定性瓶颈，全面覆盖中高端航空、新能源、理化检测抛光市场，推动工控精密制造上下游抛光耗材产业链自主可控，为国内制造企业降本增效、实现高端装备材料加工国产化提供核心支撑。
