01 技术方案概览

本系统的核心技术方案如下表所示,涵盖了通信协议、核心算法、传感器选型与数据存储等关键维度:

编辑

技术维度

具体方案

通信协议

USB

核心算法

FFT、低通滤波、队列

数据存储

数据库

02 硬件选型清单

系统涉及的关键硬件模块及型号如下:

类别

型号/规格

NI DAQ驱动

DAQmx

03 关键技术参数

从系统方案中提取的关键技术参数如下:

参数

数值

采样率

采样率 44.1 kHz

04 背景:示波器太贵,教学实验怎么办?

一台入门级数字示波器动辄几千元,带FFT分析、波形存储等高级功能的更是上万起步。对于高校实验室、创客空间、中小企业的研发部门来说,设备成本始终是绕不开的痛点。

更尴尬的是,很多基础教学场景根本用不上高端示波器的全部功能——我们需要的不过是一台能看波形、测频率、做简单FFT分析的设备。花几万块就为了这些基础功能,实在不值。

那么问题来了:有没有办法不花一分钱硬件成本,就能实现一个功能完备的数字示波器?

答案是肯定的——用你电脑上那块集成声卡,加上 LabVIEW,就能实现。

05 声卡为什么能当数据采集卡用?

很多人第一反应是:声卡不是用来放音乐的吗?怎么能当数据采集卡?

实际上,现代PC声卡本身就是一块高性能的模数转换(ADC)与数模转换(DAC)板卡,具备以下关键特性:

最关键的一点:声卡的16位精度,在测量低频小信号时,比很多12位采集卡更优秀。虽然采样率上限(44.1 kHz)限制了高频测量范围,但对于20 kHz以内的音频信号、振动信号、生物电信号等低频应用,声卡方案完全够用。

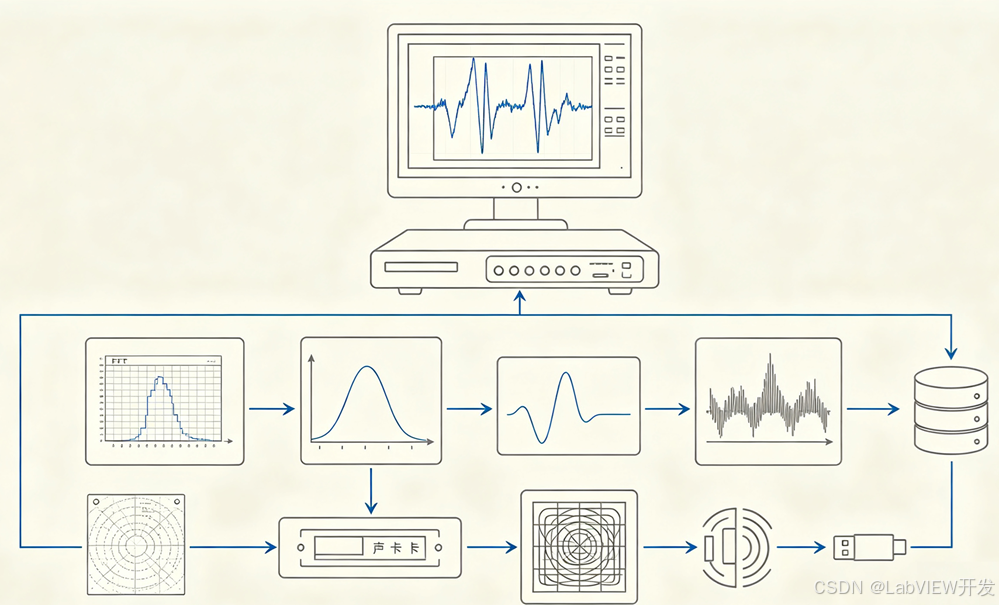

06 系统架构:6大模块

基于 LabVIEW 8.2 开发平台,这套虚拟示波器系统由6大功能模块构成:

┌─────────────────────────────────────────────────────┐

│                  虚拟示波器系统                       │

├───────────────┬─────────────────────────────────────┤

│  1. 前面板     │ 操作界面:波形图、按钮、参数显示       │

│  2. 数据采集   │ Sound Input 三兄弟:Configure→Read→Clear│

│  3. 数据处理   │ 四则运算 + FFT + 低通滤波 + 插值      │

│  4. 波形显示   │ Case结构:5种模式切换                  │

│  5. 参数测量   │ FFT算频率,约10次/s,误差~5Hz         │

│  6. 存储/回放  │ WAV保存、位图截图、波形回放            │

└───────────────┴─────────────────────────────────────┘

07 LabVIEW 实现详解:3个VI搞定数据采集

这是整套系统最精髓的部分。LabVIEW 的 Sound Input 函数面板提供了开箱即用的音频采集VI,数据采集流程仅需3个VI:

08 采集流程

Sound Input Configure.vi

Sound Input Read.vi  (循环读取)

Sound Input Clear.vi

09 VI 参数详解

技术要点:

  • 采样率44.1 kHz × 16位 × 双声道 = 1.411 Mbps 数据流

  • 每0.1秒读取4410个样本,配合队列技术可防止数据丢失

  • 16位ADC的动态范围理论值约为 96 dB,远超市面上多数12位采集卡的72 dB

10 数据处理流水线

采集到的原始数据需经过以下处理链路:

1. 四则运算:对双通道数据进行加、减、乘、除组合,生成A+B和波形、差值波形等

11 FFT频谱分析:

- FFT点数为 2^10 = 1024 点

- 使用 8位Hanning窗 减少频谱泄漏

- 频率分辨率 = 44.1k / 1024 ≈ 43 Hz

12 种显示模式切换(附技术细节)

这是本系统的一大亮点——通过 LabVIEW 的 Case结构 实现5种显示模式的无缝切换:

李萨如图形的硬核应用:

当两个同频信号分别输入左右声道时,XY模式下会显示李萨如图形。通过图形形状可以快速判断:

  • 直线:相位差0°或180°

  • 椭圆:相位差45°或135°

  • 正圆:相位差90°

判断频率比时,若图形上有n个水平切点和m个垂直切点,则:

f_A / f_B = m / n

这一功能在电机转速测量、音频设备相位校准等场景中极为实用。

13 误差分析

频率测量采用 FFT 峰值检测法,主要误差来源:

  • 频谱泄漏(Hanning窗可抑制,但不能完全消除)

  • 频率分辨率限制(43 Hz/点)

  • 信号信噪比影响

实测在 100 Hz~20 kHz 频段内,频率测量误差稳定在 ±5 Hz 以内,对于教学实验和一般工程测量完全可接受。

14 电压范围有限:最大输入仅约 ±1V,高于此需外接衰减电路

3. 采样率上限低:44.1 kHz 意味着理论上限频率约 22 kHz(奈奎斯特定理)

15 精度受声卡质量影响:板载声卡噪声较大,推荐使用 USB 外置声卡或专业音频接口

小贴士:输入保护电路建议用两个背对背的二极管(如1N4148)并联到地,将输入电压钳位在 ±0.7V,防止过压损坏声卡。

16 总结

用 LabVIEW + 声卡打造虚拟示波器,是一个非常经典且实用的低成本方案。它的核心价值在于:

17 适合教学与原型验证——让学生花时间在信号分析上,而不是折腾驱动

当然,如果您的项目需要更高的采样率(> 1 MHz)、支持直流测量、多通道同步采集,或者需要在工业现场长期稳定运行,专业的 NI 数据采集卡仍然是不可替代的选择。

LabVIEW 真正的优势在于:无论你用声卡还是专用采集卡,开发方式几乎一样。这就意味着,您可以用声卡方案快速验证算法原型,确认无误后再无缝迁移到高性能硬件平台——开发效率翻倍,试错成本几乎为零。
