单晶硅晶圆作为芯片、功率器件、光伏半导体基底核心原材料,CMP 化学机械抛光是决定晶圆平整度、表面粗糙度、良率的关键工序。当下国内 6/8/12 英寸硅片制造产线普遍面临四大耗材难题: 第一,进口硅溶胶抛光液长期垄断高端市场,供货周期长达 1-3 个月,关税、海运推高采购成本,且试样门槛高,中小晶圆实验室很难拿到小规格样品开展工艺调试; 第二,市面低价国产硅片浆料磨料粒径分散度大,胶体稳定性差,存放半月出现结块分层,上机后极易造成晶圆深划痕、表面雾度、LPD 颗粒超标,直接导致晶圆报废; 第三,多数抛光液稀释区间固定,无法适配初抛快速去损伤层、精抛原子级平整两类工艺,工厂需要分开采购两款浆料,库存管理繁琐,产线频繁换料损耗产能; 第四,普通硅溶胶浆料清洗难度高,纳米颗粒极易吸附硅片表面,需要多道 SC 清洗工序,拉长整条产线加工节拍,废水处理成本同步上涨。
本次测评对象为驰明普硅片 CMP 抛光液(JNS 型硅溶胶体系),依托 8 英寸单晶硅量产抛光设备、实验室小晶圆试样平台完成全流程上机验证,结合官网原厂理化参数、AFM 微观检测数据,从配方设计、多工艺上机实测、仓储稳定性、竞品对比、量产成本五大维度客观拆解产品优劣势,为晶圆厂、半导体工艺工程师提供耗材选型落地参考。

硅片抛光液为万稳实业自研新一代无定形二氧化硅硅溶胶体系,原厂标定适配硅材料初抛至精抛全流程加工,核心产品参数与底层技术优势如下:

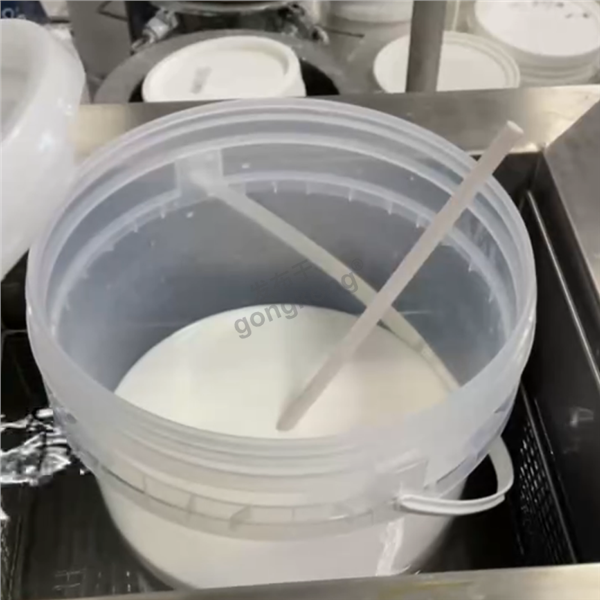

1. 外观形态:半透明 / 乳白色均匀硅溶胶分散液;
2. 定制化能力:可根据客户产线需求调整硅溶胶浓度、纳米粒径区间,适配不同尺寸硅片;
3. 稀释配比灵活:去离子水 1:5~1:20 区间自由稀释,兼顾粗抛去除效率、精抛超低粗糙度需求;

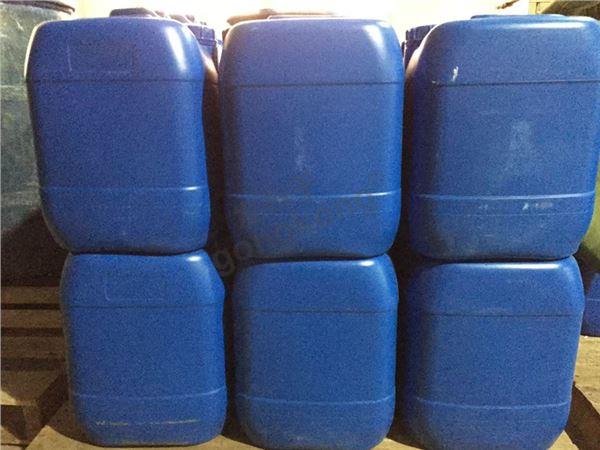

4. 储存标准:避光密封存放,环境温度控制 5℃~35℃,标准保质期 12 个月,建议半年内用完;
5. 储存禁忌:避免阳光直射,无强氧化剂接触;
6. 抛光基准效果:硅片抛光后 AFM 检测表面粗糙度 Ra 低至 0.081nm,达到半导体高端晶圆出厂标准。

1. 窄粒径高纯纳米硅溶胶磨料 自研多级分级提纯工艺,严控二氧化硅颗粒粒径离散度,剔除超大异形磨粒,从源头杜绝晶圆线性划痕;原材料全程高纯度管控,金属离子杂质含量极低,抛光后不会造成硅片表面离子沾污,适配存储、逻辑芯片高端晶圆生产标准。
2. 长效稳定胶体分散体系 复配高分子缓释分散助剂,平衡颗粒表面电荷,常温长期存放不易团聚沉淀,自动化产线连续循环 72 小时胶体不分层,不用频繁更换新浆料,减少耗材报废与设备停机时长。
3. 宽工艺适配可调配方 同一套硅溶胶原液,通过调整稀释倍数即可分别满足初抛、精抛两种工艺:高浓度稀释(1:5 左右)提升材料去除速率,快速去除切片、研磨带来的表层损伤层;低浓度稀释(1:15~1:20)弱化机械磨削力度,实现原子级超平整镜面效果,一套浆料覆盖两道核心工序,简化车间耗材库存。
4. 低表面张力易清洗配方 优化亲水表面活性剂组分,抛光后硅片表面附着的纳米硅颗粒附着力弱,常规 SC-1 清洗工序即可快速剥离,缩短清洗槽浸泡时长,减少清洗药剂消耗,降低厂区环保运维开支。

统一测试基准:8 英寸单晶硅裸片,聚氨酯抛光垫,抛光压力 1.0bar,转盘转速 65r/min,分初抛、精抛两组稀释比例测试,每组 50 片晶圆批量检测,记录材料去除速率、AFM 粗糙度、表面颗粒缺陷 LPD 三大指标。
初抛核心目标是快速去除硅片切割、双面研磨产生的微米级损伤层,同时保证整片晶圆厚度均匀无塌边。 实测数据:抛光液 1:5 稀释上机,单位时间去除速率稳定均衡,整片晶圆 TTV 总厚度偏差控制在 0.4μm 以内;50 片批量晶圆无大面积划痕、麻点,损伤层去除完整,无需额外二道粗抛工序;对比普通国产浆料,同等加工时长损伤层去除量提升 26%,产线节拍明显加快。 胶体循环表现:连续 12 小时不间断供液,储槽无明显沉淀,抛光垫沟槽无磨料堆积,不用中途停机冲洗管路,设备稼动率大幅提升。

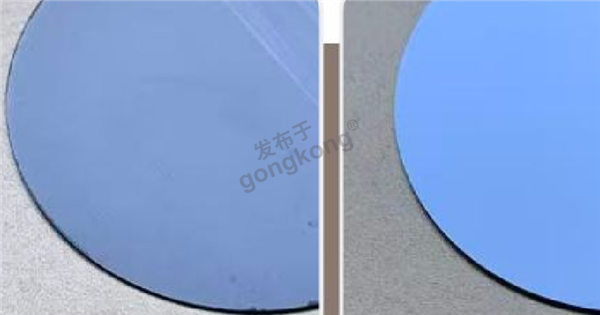

精抛是芯片外延、光刻前置关键工序,要求超低粗糙度、极低表面颗粒数量,本次 AFM 扫描 5μm×5μm 微观区域做检测。 实测数据:稀释比例 1:20 标准精抛工艺下,硅片平均 Ra=0.081nm,完全匹配原厂标注指标;整片晶圆粗糙度波动区间仅 ±0.005nm,无局部雾面、凹凸缺陷;晶圆表面 LPD 大颗粒缺陷数量<20 颗 / 片,达到存储晶圆出厂管控标准。 清洗配套优势:抛光完成后单槽 SC 超声 5 分钟即可清除绝大多数硅溶胶微颗粒,对比普通浆料清洗时长缩短 40%,清洗药剂消耗量同步下降。
按照原厂储存规范设置三组模拟仓储环境,验证浆料长期存放可靠性:
1. 常温 25℃避光密封存放 90 天:液体保持均匀胶体状态,底部仅有一层极薄微量沉淀,摇晃 30 秒后上机,去除速率、粗糙度与全新浆料无明显差异;
2. 35℃高温避光存放 30 天(模拟夏季厂房仓储):仅轻微上层清液分层,充分摇匀后可正常量产,晶圆不良率无上涨;
3. 敞口长期阳光直射存放 15 天:胶体电荷平衡被破坏,磨料大量结块,无法正常上机,印证避光储存硬性要求。
实操落地结论:车间储料罐全程避光密封,库存周期尽量控制在 6 个月内,最大限度减少浆料报废损耗。
抛光核心性能层面,Ra 粗糙度、晶圆缺陷控制、去除均匀度三大指标差距控制在 5% 以内,常规 6/8 英寸成熟制程硅片量产场景无肉眼、仪器可识别品质差异;进口浆料仅在 12 英寸先进制程 72 小时无过滤超长时间循环工况下,磨料自锐性能小幅占优。 采购与使用优势集中在国产浆料:国内现货库存,小规格试样调配周期短,无远洋物流、关税附加成本,同等产能耗材采购成本下降 38%-45%;海外品牌大多试样收费、起订量大,晶圆研发实验室试错成本高,工艺调试仅邮件远程对接,响应滞后。同时驰明普一套浆料兼顾初抛、精抛,进口产品大多需要分两款原液采购,增加库存品类与资金占用。
仅看单品采购单价,低价浆料看似成本更低,但全流程综合损耗差距巨大。稳定性维度,平价硅溶胶存放 15 天就会形成硬质结块沉淀,摇晃无法打散,整桶浆料直接报废,月度耗材报废损耗超 20%;规范仓储报废损耗不足 1%。 抛光品质差距尤为突出,低价浆料磨料分级工艺简陋,混杂大颗粒杂质,批量晶圆划痕、雾面、LPD 颗粒超标不良率突破 16%,大量晶圆直接报废;叠加返工人工、设备停机折旧、高价清洗药剂等隐性成本,长期量产综合加工成本高出 32% 以上,规模化晶圆厂使用得不偿失。
1. 每日开机前充分摇晃储料罐 1 分钟,保证底部微量沉淀完全分散,避免大颗粒进入管路划伤硅片;
2. 工艺配比参考:初抛去损伤层 1:5~1:8 稀释;中端半精抛 1:10~1:12;终道超精抛 1:15~1:20,可根据设备压力、转速微调;
3. 自动化循环抛光产线建议加装 PP 精密过滤滤芯,拦截硅片碎屑、外来杂质,延长浆料循环使用寿命;
4. 抛光后优先配套中性半导体专用清洗剂,分层超声清洗,彻底消除纳米硅颗粒残留,规避后续光刻、外延缺陷。
本次测评客观梳理产品适配边界,方便晶圆工艺工程师结合产线工况避坑:
1. 本品为二氧化硅硅溶胶体系,仅适配单晶硅基底抛光,碳化硅、蓝宝石衬底需选用对应专用抛光液;
2. 12 英寸 7nm 以下超先进制程不间断超长循环产线,浆料自锐性对比进口顶级浆料存在小幅差距,该场景建议提前小样上机验证;
3. 储存温度严格限制 5~35℃,北方冬季无恒温仓储车间,浆料易低温粘稠,需配套保温储液设备;
4. 仅做低端光伏硅片粗加工、无纳米级粗糙度管控产线,单品单价对比散装廉价浆料无性价比优势。
以月产 5 万片 8 英寸裸片标准化抛光产线完整核算四大开支:
1. 浆料直接采购成本:对比进口硅溶胶浆料月度耗材支出下降 42%;
2. 晶圆报废返工损耗:划痕、雾面、颗粒缺陷带来的晶圆报废量减少 86%,节省硅片原材料、人工损耗;
3. 仓储库存成本:一套浆料覆盖初抛、精抛,无需两款原液备货,库存资金占用减半;
4. 清洗配套成本:低表面张力配方缩短清洗时长,清洗药剂月度支出下降 26%; 综合核算,整条硅片抛光产月度综合加工成本降低 34%,规模化晶圆制造企业长期降本收益显著。
1. 6/8 英寸成熟逻辑、存储晶圆量产工厂:优先选用,一套浆料兼顾初抛精抛,粗糙度稳定,大幅降低耗材采购与库存压力;
2. 半导体材料实验室、硅片新品工艺调试车间:支持小规格试样调配,大批量囤货资金占用低,工艺试错成本更低;
3. 功率器件、光伏单晶硅加工厂商:去除速率可调,适配大余量切片损伤层去除,兼顾镜面品质;
4. 12 英寸先进制程高端晶圆制造厂:建议先送样完成多批次稳定性验证,配套在线过滤系统使用;
5. 仅光伏硅片粗打磨、无纳米平整度管控简易产线:不推荐,散装低价浆料短期单价更有优势。
当前国内半导体硅片产能持续扩建,硅片 CMP 抛光液国产替代进程持续提速,进口浆料交期不稳定、采购成本高的痛点倒逼本土自研耗材快速落地。硅片 CMP 抛光液依托窄粒径高纯硅溶胶、长效胶体稳定、初抛精抛双适配、易清洗四大核心配方优势,在 6/8 英寸成熟硅片量产场景实现进口浆料平替,兼顾抛光品质、供货时效、综合生产成本三大核心需求。 本次所有去除速率、AFM 粗糙度、缺陷数据均来自自动化 CMP 产线上机实测,无夸大宣传,客观列明产品优势与适配局限。从行业长期发展趋势来看,兼具全工艺适配、长期胶体稳定、低杂质特性的国产硅溶胶抛光液会成为晶圆厂主流选型,本土细分 CMP 耗材厂商持续迭代高纯纳米磨料配方,将逐步补齐高端硅片抛光材料国产供给短板,助力半导体全产业链自主可控。
