🔥 痛点引爆：传统开关交接电气试验效率低下，隐蔽故障难发现

某供电公司的电气设备测试中心遇到了一个普遍难题：开关交接电气是指用于控制电路的开关设备，当开关交接电气存在异常时会对设备、生产、安全和电力系统等方面产生严重影响。对开关交接电气试验进行测试可以验证开关交接电气中各个部件的正常工作状态，确保在发生电力异常时能够快速、准确地切换负载至备用电源。

但传统人工定期试验存在三大痛点：

2. 效率低下：耗时耗力，难以处理大量数据

4. 隐蔽故障难发现：人为试验容易漏检，影响系统稳定性

6. 响应速度慢：测试结果滞后或不准确，造成决策延误

更麻烦的是，现有自动化测试方法也存在缺陷——触发功能测试可能存在误差、噪声影响下测量误差较大、测试脚本设计不合理等。企业急需一套准确、高效、可靠的开关交接电气试验自动化测试系统。

💡 我们的解法：LabVIEW图形化平台 + GA-SVM异常诊断模型 + 并联型试验回路

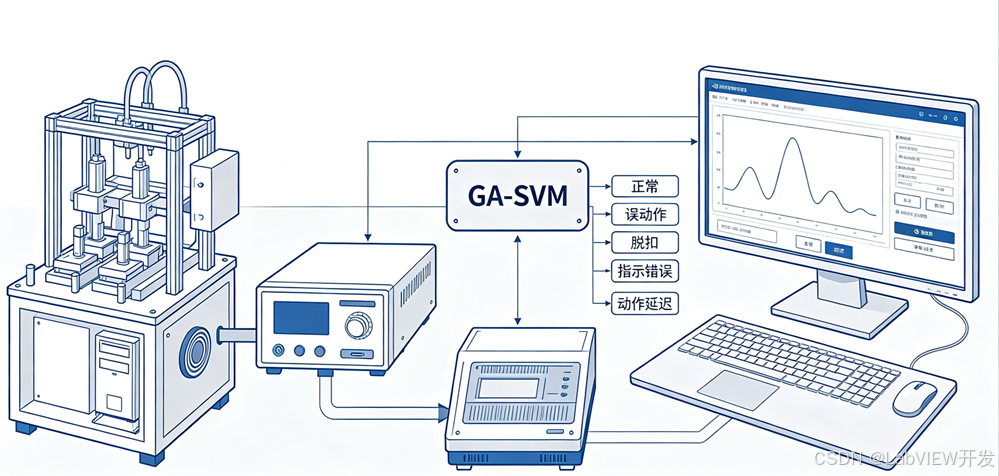

针对上述痛点，我们开发了一套基于LabVIEW的开关交接电气试验自动化测试系统，核心架构如下：

硬件架构

软件架构

• 开发平台：LabVIEW 8.5（图形化编程、模块化设计）

• 核心算法：GA-SVM模型（遗传算法优化支持向量机）

• 核函数：RBF核函数（避免维度爆炸）

• 诊断类型：5种异常分类（正常、误动作、脱扣、指示错误、过载不动作、动作延迟）

• 通信协议：RS232串口通信

这种"LabVIEW图形化平台 + GA-SVM异常诊断 + 并联型试验回路"的架构，从根本上解决了人工测试效率低和隐蔽故障难发现的问题。

🛠 核心技术详解

1. 为什么必须用并联型试验回路？

串联、并联是开关交接电气试验回路的两种基本连接形式。本文选取的开关交接电气试验回路为并联型，其优势在于：

• 独立运行：各个测试设备或元件可以独立运行，相互之间未直接关联

• 高灵活性：方便对每个设备进行独立调试和测试

• 安全性高：单个设备故障不影响其他设备

试验流程

2. 通过并联的方式将电流和电压源相连

4. 开关交接电气试验启动前，Q_Fa和Q_Fi应分别处于合闸与分闸状态

6. 在试验过程中通过自动测试系统将合闸指令传输至Q_Fi，使前端触头彼此接近

8. 当距离缩小至一定程度时，会受到电压源作用产生预击穿现象

10. 测试回路中的罗氏线圈可感应到预击穿电流并生成指令传递至上位机

12. 完成异常诊断，若无异常，自动测试系统通过上位机下发指令控制电流源主控开关关闭，实现电气开关控制

2. 参数采集模块：实时获取电压、电流、功率

前面板设计

通过LabVIEW的前面板功能，创建参数采集模块的用户界面，包括：

• 各种指示器

• 图表

• 按钮等控件

数据采集流程

2. 以多种参数测量方法为基础，搭载具备较高精度和自动化能力的智能检测器以及转矩转速传感器

4. 结合智能语音技术获取开关交接电气试验的各项原始数据

6. 将其传输至上位机

8. 运用内置多种数据分析处理功能对数据采集卡获取的数据进行分析推算

10. 依据获取结果可搭建相应的数据函数及模型

12. 借用LabVIEW提供的图形化软件展示测试系统的开关交接电气设备测试结果

14. 对不足之处进行及时调控，使电气设备可更好地应用于工作中

3. GA-SVM异常诊断模型：从数据采集到故障分类

SVM基本原理

作为建立在统计学理念上的模式分类识别的SVM，是利用核函数进行输入开关交接电气试验过程采集参数到高维特征空间的映射操作，其用于实现异常分类的线性可分类最优超平面是通过最大化分类间隔塑造的。

最优分类超平面分类线不仅要将两种类别正确区分，还要确保类别间的分类间隔具备最大化特点，以便保障具备较高分类正确性。

SVM数学模型

设定支持向量机的样本集合为(x_i, y_i), i=1,2,...,n，其中n表示样本总数，x_i为由数据采集卡获取的开关交接电气试验测试参数组成的输入向量，y_i为开关交接电气试验的异常分类结果，y_i∈[-1,1]。

SVM的多维空间线性判别函数表达式为：

g(x) = wx_i + b

式中，w、b分别用于描述分类超平面权值和偏置。

最优分类面求解问题转换成求取最小值问题：

min(1/2‖ω‖² + C∑ξ_i)

式中，C_i分别表示惩罚系数和松弛系数。

RBF核函数

为避免最优超平面求解时低维数据向高维空间映射过程中产生的维度呈爆炸式增长现象，在SVM模型中增加RBF核函数，通过该函数的非线性处理及高适应性优势，在低维空间中完成内积计算后，再向高维空间映射，避免维度爆炸现象。

k(x_i, x_j) = exp(-γ‖x_i - x_j‖²)

式中，x_i, x_j均为数据向量；k表示核函数；γ表示核函数参数。

遗传算法优化SVM

采用遗传算法(GA)对SVM模型进行优化，便于更好地实现开关交接电气试验过程中异常情况分类判断：

步骤1：确定SVM模型的待优化参数，即C和γ。将参数C和γ的优化问题转化为染色体空间，将寻优获取的最优参数量转换为具有某种结构的染色体个体。

步骤2：将二进制编码作为遗传算法个体编码方式。

步骤3：以随机化方式生成初始种群，包含个体数量为N，并进行遗传操作，生成次代种群。

步骤4：利用训练集训练SVM模型。

步骤5：检验训练完毕模型后，评价种群中全部个体的适应度。

步骤6：衡量是否达到结束条件，若达到该条件，跳转至步骤8，否则按顺序跳转至步骤7。

步骤7：通过二进制联赛择优操作对种群进行处理。

步骤8：将种群中适应度最高个体作为遗传算法优化后获取的最佳SVM参数，利用具备最佳参数的SVM模型进行开关交接电气过程中的异常诊断，获取开关交接电气试验自动化测试结果。

4. 多分类模型构建：从二分类到N类异常

为有效协助自动化测试系统诊断出开关交接电气过程中出现的异常情况，不仅需诊断出开关交接电气试验过程中存在的正常情况，还需判断出不同类型的异常情况，为此以二分类为基础，通过串联多个二分类SVM的形式延展出组合多分类模型。

以GA-SVM二分类器为基础，构建包括N种异常类型的异常分类器，将属于第i个分类器的GA-SVM异常训练样本归为一类，并标记类别标签为1，将此外的所有训练样本视为另外一类，标记标签为-1。

离线学习阶段

步骤1：依据自动测试系统数据采集模块，获取开关交接电气自动测试参数构建训练样本；

步骤2：依据开关交接电气试验异常类型，建立每个二分类SVM的训练样本，若异常类型为类别i，则设置标签为1，否则设置标签为-1；

步骤3：构建基于GA-SVM开关交接电气试验异常诊断模型，为各类异常情况建立异常分类器。

在线异常诊断决策阶段

步骤1：设置GA-SVM模型参数；

步骤2：将未知的开关交接电气试验样本作为模型输入，输出开关交接电气试验异常诊断结果，得到异常类型。

5. LabVIEW软件平台设计

开发环境

开关交接电气试验自动化测试系统软件的开发平台采用LabVIEW 8.5，其包含直观、简洁的显示界面，且数据分析函数种类多样，提供稳定且灵活的编程过程，同时程序设计和界面设计上均采用图形化设计。

模块化设计

鉴于当前电气设备均配置LabVIEW工具包和驱动程序，因此使用LabVIEW可更加有利于设计满足测试需求的测试系统。同时LabVIEW采取模块化、独立化的编程模式进行软件设计，可将各程序模块与测试功能一一对应，并依据实际情况进行测试程序修改。

软件流程

登录成功后进入测试系统任务选择界面，包含多种开关交接电气试验的自动化测试项目，可以根据测试需求进行不同的测试页面，并具备电源配置、数据回顾等功能。另外，每个页面均配备返回功能，便于返回主页面，可操作性极强。

📊 实战效果对比

测试对象

选取某公司生产的若干电弧故障保护电器（AFDD）和电气防火限流保护器为测试对象：

• AFDD：额定工作电压230V、电流32A

• 电气防火限流保护器：额定工作电压220V、电流10A

短路限流与过负荷保护测试

随机从若干电气防火限流保护器选取一台，采用本文系统对其进行开关交接电气中的短路限流异常自动测试。测试结果表明，应用该系统的电气防火限流保护器具有良好的短路限流和过负荷保护功能，具有快速响应和准确识别的能力，使得它能够在电气系统中发挥显著的防火保护作用。

GA-SVM异常诊断准确率验证

为验证本文系统应用GA-SVM模型进行开关交接电气试验异常诊断的效果，随机选取电弧故障保护电器(AFDD)和电气防火限流保护器各5台，进行开关交接电气试验，统计测试结果，并与实际情况进行对比：

结论：本文系统应用GA-SVM模型可以准确地测试出开关交接电气试验异常类型，与实际异常类型100%一致。这表明该系统能够更好地处理复杂的非线性问题，提高异常诊断的准确性和鲁棒性。

与传统测试方法对比

🚀 快速落地四步法

如果你也想在自己的电气测试场景中复制这套方案，可按以下步骤推进：

Step 1: 梳理测试需求

• 明确被测开关设备的类型（AFDD、限流保护器等）

• 确定需要诊断的异常类型（正常、误动作、脱扣、指示错误、过载不动作、动作延迟）

• 列出必须采集的参数（电压、电流、功率、预击穿电流等）

Step 2: 选型硬件平台

• 工控机：研华ACP-4230或同类产品

• 程控电源：支持RS232通信的可编程电源

• 参数采集模块：智能检测器 + 转矩转速传感器

• 罗氏线圈：用于感应预击穿电流

• 信号处理电路：电缆线传输压降信号转换

Step 3: 搭建LabVIEW程序框架

• 设计参数采集模块前面板（指示器、图表、按钮）

• 开发GA-SVM异常诊断VI（RBF核函数、遗传算法优化）

• 编写多分类模型构建VI（N种异常类型的二分类SVM串联）

• 集成软件测试流程（登录→任务选择→测试执行→结果展示）

• 实现数据回顾和电源配置功能

Step 4: 联调与验证

• 先单设备测试验证各参数采集正常

• 再GA-SVM模型训练验证诊断准确率

• 最后多设备批量测试统计与实际结果的一致性

• 验证系统在处理复杂非线性问题时的鲁棒性
