台积电在半导体行业什么地位不用多说了吧。有句话挺形象——如果说芯片是现代社会的“水电煤”，那台积电差不多就是掌握着通水通电阀门的那位。

天上飞的、路上跑的、家里摆的、手上拿的，哪个不需要芯片？而且不是一颗两颗，是亿颗级别。芯片需求这么大，意味着什么呢？

意味着检测需求也大得离谱。

晶圆制造环节有划痕、污染、光刻胶涂布不均，封装阶段有焊点缺陷、引线键合质量问题、内部空洞。先进制程下，任何微小缺陷都可能导致整颗芯片报废。这些缺陷肉眼根本看不到，得上高倍显微镜。

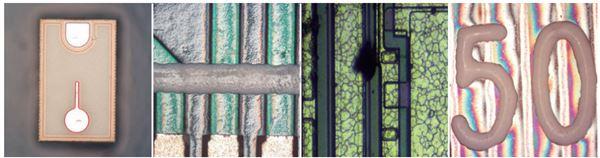

金相显微镜在半导体产线上算是“标配工具”了。它能干的活不少：检查晶圆表面缺陷、观察芯片电路结构、分析封装层厚度、排查失效原因。说白了就是从晶圆到封装，一路盯着。

具体到设备参数，以苏州汇光HX系列为例，光学放大倍率覆盖20倍到2000倍，从晶圆外观检查到芯片精细结构分析都能覆盖。支持明场、暗场、偏光、DIC微分干涉等多种观察模式。其中DIC模式比较实用——能把明场下看不清的微小高低差转化成高对比度的立体浮雕图像，芯片表面的细微缺陷一下就暴露了。该系列还支持最大300mm晶圆检测，标配6/8/12英寸多规格转盘。

总的来说，芯片越做越小，检测设备的需求只会越来越多。金相显微镜虽然不是最尖端的那种设备，但在产线日常质量监控这块，确实是个绕不开的角色。
