传导抗扰度测试是评估电子设备电磁兼容性(EMC)性能的重要环节，而电流注入探头作为该测试系统的核心组件，其性能直接影响测试结果的准确性和可靠性。本文将全面探讨电流注入探头在传导抗扰度测试系统中的应用原理、技术特点、实施方法以及实际案例分析。

一、传导抗扰度测试概述

1.1 测试目的与意义

传导抗扰度测试旨在评估电子设备在受到传导性电磁干扰时的性能稳定性。通过模拟现实环境中可能存在的各种传导干扰，验证设备在干扰条件下的工作可靠性，确保其在实际应用环境中能够正常运行。

1.2 测试基本原理

传导抗扰度测试通过向被测设备的电源线、信号线或控制线注入特定频率和幅度的干扰信号，观察设备是否出现性能下降或功能异常。测试过程中，干扰信号通过耦合装置注入被测线路，同时监测设备的响应情况。

二、电流注入探头的技术原理

2.1 基本结构与工作原理

电流注入探头本质上是一种宽频带电流互感器，由高磁导率磁芯和绕组构成。当探头夹住被测电缆时，通过电磁感应原理将干扰信号耦合到被测线路上。探头的一次侧连接干扰信号源，二次侧则与被测电缆形成电磁耦合回路。

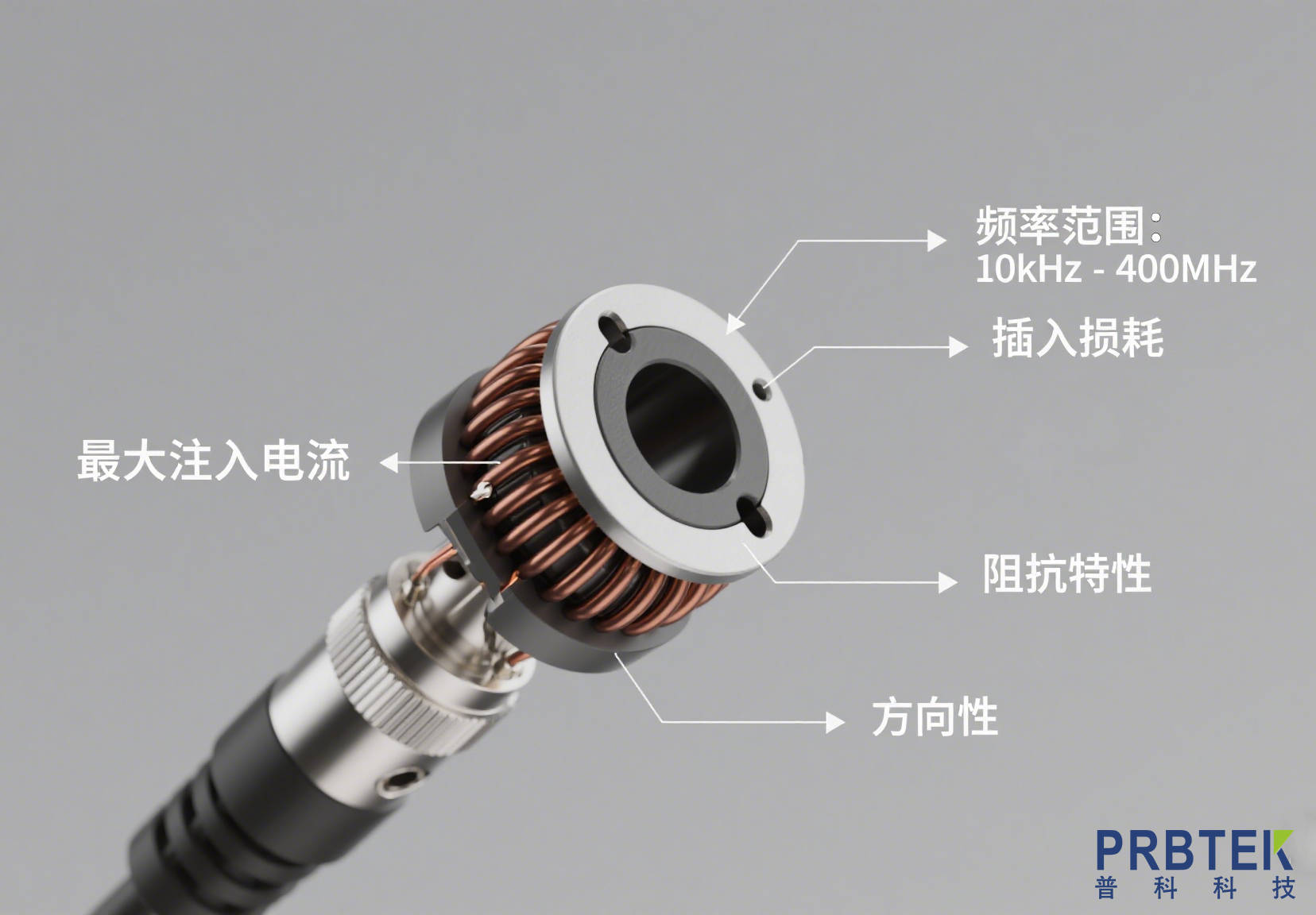

2.2 关键性能指标

1.频率范围：决定探头适用的测试频段，通常覆盖10kHz至400MHz

2.插入损耗：反映探头对信号传输效率的影响

3.最大注入电流：表征探头的功率处理能力

4.阻抗特性：影响信号传输质量和匹配程度

5.方向性：决定信号注入的单向性或双向性

2.3 探头类型与选择

根据应用场景不同，电流注入探头可分为：

大电流注入探头：用于高严酷等级测试

小电流注入探头：用于敏感设备测试

宽带注入探头：覆盖宽频率范围

窄带注入探头：针对特定频段优化

三、电流注入探头在测试系统中的应用

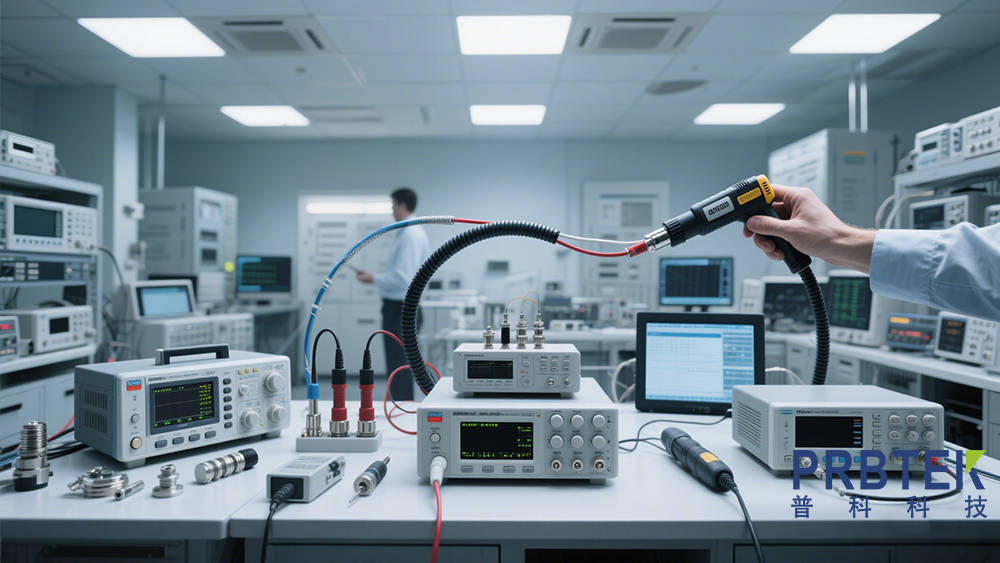

3.1 典型测试系统构成

一个完整的传导抗扰度测试系统通常包括：

1.信号发生器：产生所需干扰信号

2.功率放大器：放大信号至所需电平

3.电流注入探头：将干扰耦合到被测线路

4.监测设备：观察被测设备响应

5.辅助设备：包括衰减器、定向耦合器等

3.2 测试实施流程

1.系统搭建：按照标准要求连接各设备

2.探头安装：正确夹持被测电缆，确保良好接触

3.校准验证：确认系统各环节工作正常

4.测试执行：按照测试计划注入干扰信号

5.结果记录：详细记录设备响应情况

3.3 测试方法分类

根据注入方式不同，传导抗扰度测试可分为：

1.直接注入法：干扰信号直接注入被测线路

2.耦合/去耦网络法：通过专用网络实现信号注入

3.电流钳注入法：使用电流注入探头进行非接触式注入

四、关键技术问题与解决方案

4.1 常见技术挑战

1.信号失真问题：高频信号传输过程中的波形畸变

2.阻抗匹配问题：系统各部件间阻抗不匹配导致的信号反射

3.功率限制问题：高功率测试时的探头饱和现象

4.重复性问题：不同测试间结果的一致性保障

4.2 解决方案与实践经验

1.优化探头设计：采用高磁导率材料和特殊绕组结构

2.严格校准程序：定期进行系统校准和验证

3.合理系统配置：根据测试需求选择适当设备组合

4.环境控制：保持稳定的测试环境条件

五、行业应用案例分析

5.1 汽车电子领域应用

在汽车电子传导抗扰度测试中，电流注入探头用于模拟车载环境中可能出现的各种传导干扰。典型测试包括：

电源线传导抗扰度测试

信号线瞬态抗扰度测试

数据总线干扰注入测试

5.2 医疗设备测试应用

医疗设备对电磁干扰极为敏感，电流注入探头用于评估设备在电磁干扰环境下的工作稳定性。重点测试项目包括：

生命维持设备的抗干扰能力

医疗影像设备的信号完整性

植入式电子设备的可靠性

5.3 工业控制系统测试

工业环境电磁干扰复杂多样，电流注入探头用于验证控制系统的抗干扰性能。主要关注：

PLC系统的传导抗扰度

传感器信号的抗干扰能力

通信网络的稳定性

六、标准符合性与未来发展

6.1 相关测试标准

电流注入探头的应用需符合多项国际和国家标准，包括但不限于：

IEC 61000-4-6：传导抗扰度测试基本标准

ISO 11452-4：汽车电子大电流注入测试

GB/T 17626.6：中国国家标准等效采用IEC标准

6.2 技术发展趋势

1.更高频率范围：向GHz级发展以满足新型设备需求

2.智能化设计：集成自诊断和自动校准功能

3.多功能集成：结合多种测试功能于一体

4.材料创新：采用新型磁性材料提升性能

结论

电流注入探头作为传导抗扰度测试系统的关键部件，其性能直接影响测试结果的准确性和可靠性。随着电子设备复杂度提高和电磁环境日益复杂，对电流注入探头的性能要求也不断提升。未来，更高性能、更智能化的电流注入探头将继续推动传导抗扰度测试技术的发展，为电子设备的电磁兼容性保障提供更加可靠的技术支持。
