当PROFINET遇见EtherCAT一个网关解决新能源产线“语言不通”难题

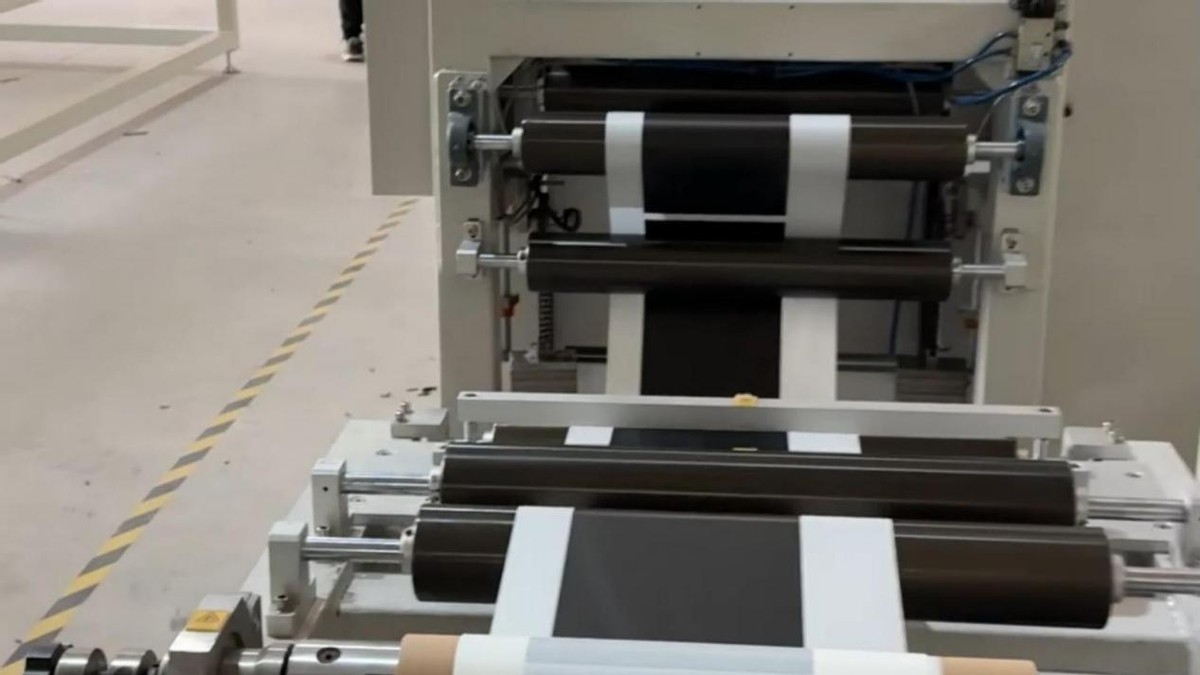

在新能源电池极片涂布产线中，前段涂布机由西门子PLC（PROFINET协议）控制，后段辊压设备则采用倍福PLC（EtherCAT协议）。两段工序需实时同步线速度与张力数据，但原生协议不兼容导致数据无法交互。操作工只能人工抄录参数、手动调节速度，产线频繁因张力波动导致极片褶皱，单日废品率一度超过8%。

网关：设备间的“同声传译”

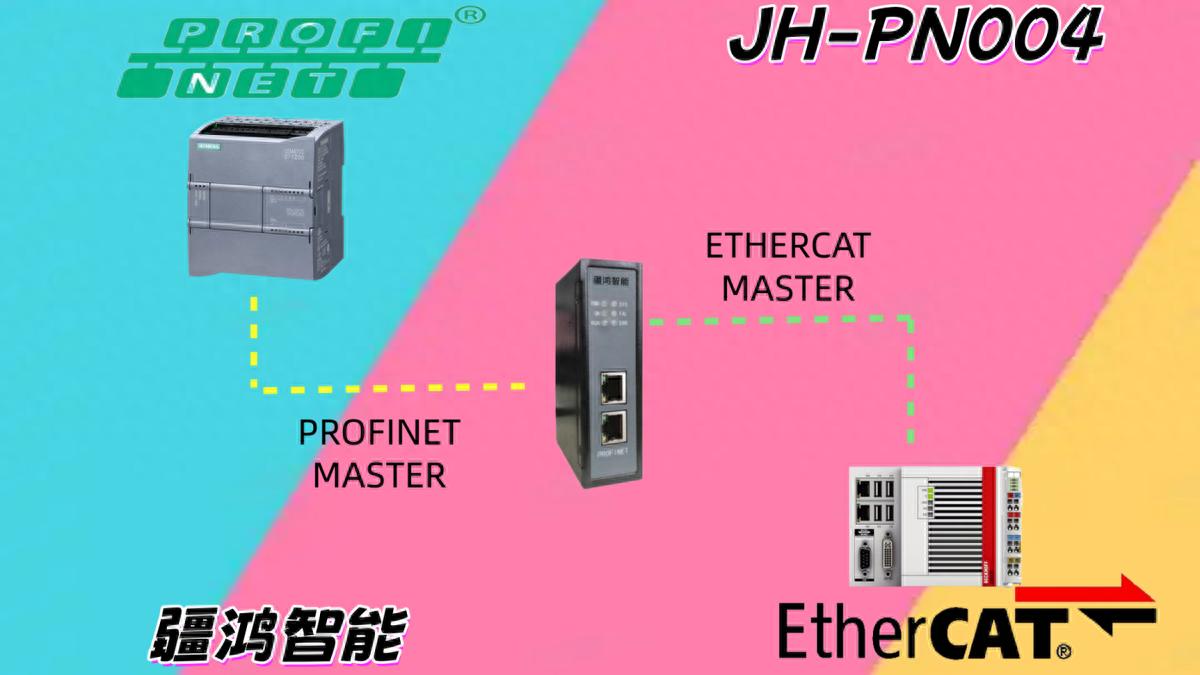

协议转换网关在此场景中扮演关键角色。它内置两大协议栈，通过数据映射机制完成双向解析：接收PROFINET的循环数据包，解包后封装成EtherCAT的子报文；反之亦然。更重要的是，网关硬件的独立内存区能缓存实时数据，避免因协议处理时延差异导致的数据错位。在电池产线上，网关还支持看门狗与诊断功能，一旦某个协议网络掉线，另一侧仍能保持安全状态输出，防止设备失控。

网关技术指标

供电： 24VDC( ±5％)， 最大功率 3.5W

工作环境温度： -25 ～55℃ , 湿度≤95%

外形尺寸： 34mm （宽） × 110mm （高） ×70mm （厚）

安装方式： 35mm 导轨

防护等级： IP20

改造前后对比

| 对比维度 | 改造前（无网关） | 改造后（经网关） |

|---------|----------------|----------------|

| 数据交互方式 | 人工抄表、手动录入 | 实时周期性传输（≤2ms） |

| 张力控制 | 滞后波动 ±8% | 闭环稳定，波动 ≤1.5% |

| 故障响应 | 停机排查半天 | 网关诊断定位至分钟级 |

| 产线废品率 | 约8% | 降至2.3% |

| 扩展性 | 需更换控制器 | 即插即用，支持多种协议混合 |

核心要点总结

在新能源设备快速迭代的背景下，单一PLC品牌难以覆盖整线最优方案。协议转换网关并非简单的物理转接头，而是工业互联中的“中间件逻辑节点”——它解耦了控制与应用层的硬绑定。对于PROFINET与EtherCAT这类非对等实时协议，网关需处理时序的偏差补偿和数据帧的丢包重连策略。实际应用中，优先选择具备独立实时内核和故障自愈能力的工业级网关，其价值不亚于更换一台控制器。协议不应该成为产线提速的瓶颈，而网关，正是打通这条通道最经济的“解锁匙”。
