PROFINET转ETHERCAT协议转换网关详解建议点赞收藏！

PROFINET： PROFINET 由 PROFI BUS 国际组织 （PROFI BUS International， PI） 推出， 是新一代基于工业以太网技术的自动化总线标准。

EtherCAT： 是一项高性能、低成本、应用简易、拓扑灵活的工业以太网技术， 可用于工业 现场级的超高速 I/O 网络。

概述

功能

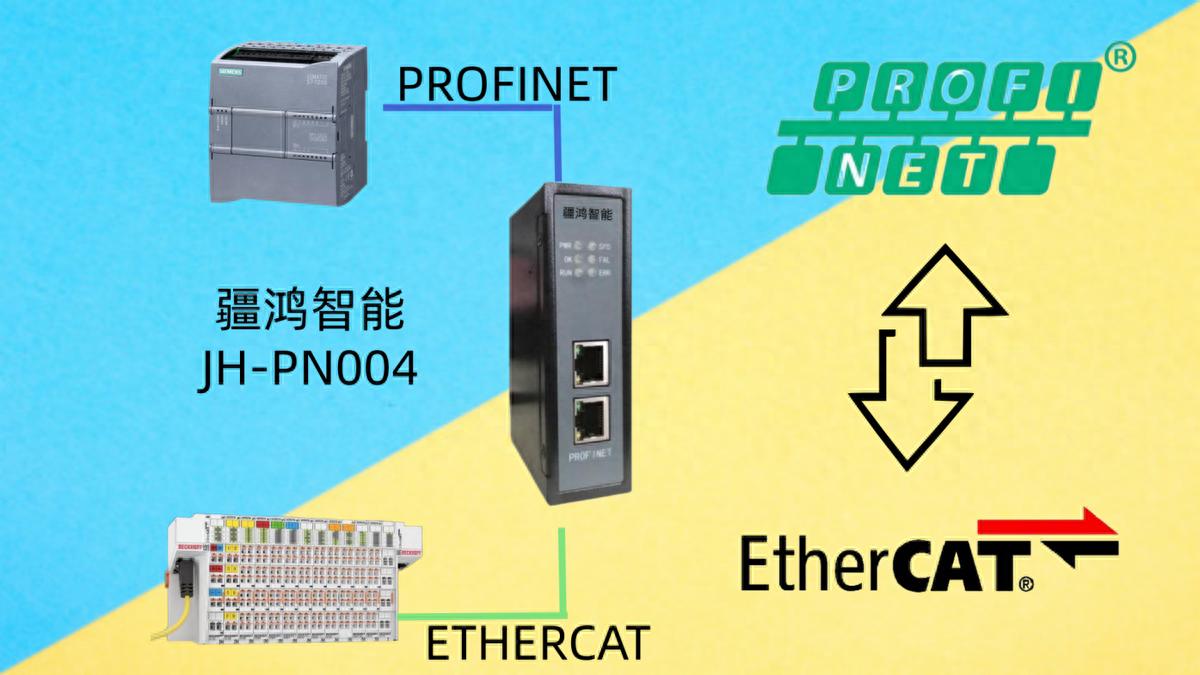

本产品实现EtherCAT 网络与 PROFINET 网络之间的数据通讯，可连接 PROFINET 网络到EtherCAT 网络。即将PROFINET 设备连接到 EtherCAT 网络。

网关特点

应用广泛： 应用于支持 PROFINET 接口的变频器、步进电机、伺服驱动器、仪表、PLC、DCS、FCS

等等。

配置简单：用户不必了解 PROFINET 和 EtherCAT 细节，只需要参考手册，根据要求就能配置网关，不需要复杂编程， 即可在短时间内实现连接功能。

技术指标

JH-PN004 在 EtherCAT 一侧为 EtherCAT 从站，在 PROFINET 一侧作为 PROFINET 从站。

EtherCAT 侧输入输出各式 512 字节

支持标准的 PROFINET/IO 协议

PROFINET 支持的最多 16 个槽位， 支持最大的输入字节数为 1440 字节， 最大的输出字节为 1440

字节， 输入输出字节的长度由 TIA Portal 设定

支持的模块类型

001 byte Input 001 word Input 001 Dword Input

002 Dword Input 004 Dword Input 008 Dword Input

016 Dword Input 032 Dword Input 064 Dword Input

128 Dword Input

001 byte Output 001 word Output 001 Dword Output

002 Dword Output 004 Dword Output 008 Dword Output

016 Dword Output 032 Dword Output 064 Dword Output

128 Dword Output

供电： 24VDC( ±5％)， 最大功率 3.5W

工作环境温度： -25 ～55℃ , 湿度≤95%

外形尺寸： 34mm （宽） × 110mm （高） ×70mm （厚）

安装方式： 35mm 导轨

防护等级： IP20
