一、项目背景

汽车智能制造是当前工业自动化领域最主流、增速稳健且前景广阔的核心赛道，焊装车间作为整车生产的核心工序，对设备协同精度、运行稳定性、数据互通性有着极高要求。国内某主流汽车主机厂为升级车身焊接精度、提升产线智能化水平，在原有焊装产线基础上，新增一套3D视觉引导高精度焊接单元，专门负责车身关键部位的自动化焊接作业。

该产线原有中央控制系统采用西门子S7-1500 PLC，依托Profinet总线协议实现整线焊装设备的集中调度、工艺参数下发、生产状态监控与故障报警，是整个车间的控制核心；新增的3D视觉引导焊接单元，选用欧姆龙（Omron）EtherCAT总线控制器，专门驱动高精度焊接机械臂，借助EtherCAT协议的高速同步性与实时性，保障3D视觉定位、机械臂运动、焊接执行三者的精准协同，确保车身焊接缝隙均匀、焊点精度达标。

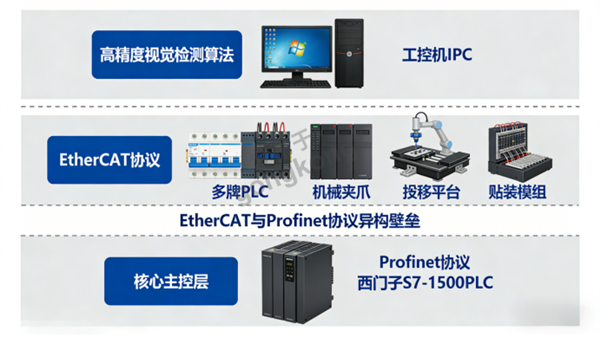

由于两大控制系统分别采用Profinet、EtherCAT两种不同的总线协议，底层通讯逻辑、数据传输格式完全不兼容，形成严重的协议壁垒，中央控制柜无法实时获取3D视觉焊接单元的定位数据、焊接电流、机械臂运行状态等核心信息，新增单元也无法接收中央系统的统一调度指令，导致新旧设备脱节，产线整体协同效率大打折扣，成为车间智能化升级的核心阻碍。

二、项目痛点

1.协议异构导致设备脱节：西门子S7-1500与欧姆龙EtherCAT控制器无法直接通讯，3D视觉焊接单元独立运行，中央系统无法统一调度，产线节拍混乱，生产效率远低于设计标准。

2.工艺数据无法互通：焊接电流、视觉定位偏差、机械臂运行轨迹等关键工艺参数无法实时回传至中央系统，缺乏数据监控，焊接次品率居高不下，后期质量追溯无依据。

3.工业物联网落地受阻：无专业物联网网关实现数据打通，数据采集器无法采集跨协议设备数据，车间工业物联网智能管控平台无法覆盖焊接单元，智能化升级进程滞后。

4.运维与故障排查困难：两套系统独立运行，故障信息无法同步，出现焊接异常时，运维人员需分别排查，耗时久、效率低，影响产线有效运转时长。

三、网关功能简介

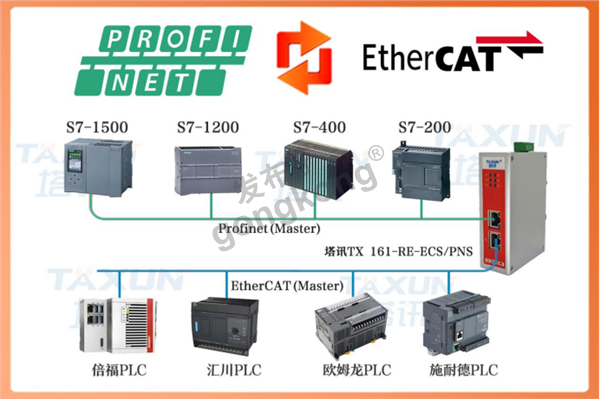

针对项目核心痛点，项目组选用塔讯TX 161-RE-ECS/PNS总线协议网关，作为跨协议通讯的核心设备，该网关是专为工业场景设计的工业网关与智能网关，核心实现EtherCAT从站转Profinet从站双向透明传输，完美适配汽车焊装车间高干扰、高实时性需求：

其一，纯硬件级协议转换，无需修改西门子、欧姆龙原有PLC程序，通讯延迟低，实现控制指令与工艺数据毫秒级交互；

其二，内置高性能数据采集器，可同步采集中央系统调度指令与焊接单元运行参数，支持数据标准化上传，打通工业物联网数据链路；

其三，工业级强抗干扰设计，可抵御焊装车间焊机、机械臂等设备的强电磁干扰，运行稳定可靠，具备断线重连功能；

其四，支持Profinet GSDML文件与EtherCAT ESI文件一键导入，配置简便，适配汽车行业设备快速部署需求，助力工业自动化升级。

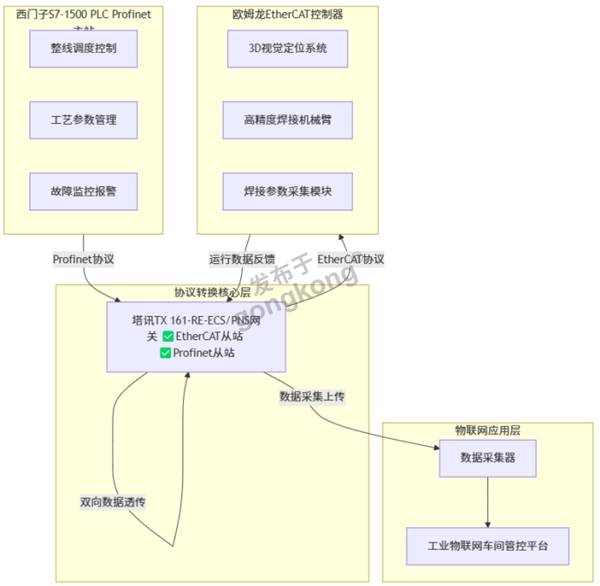

四、系统结构拓扑图

五、现场设备实施配置步骤

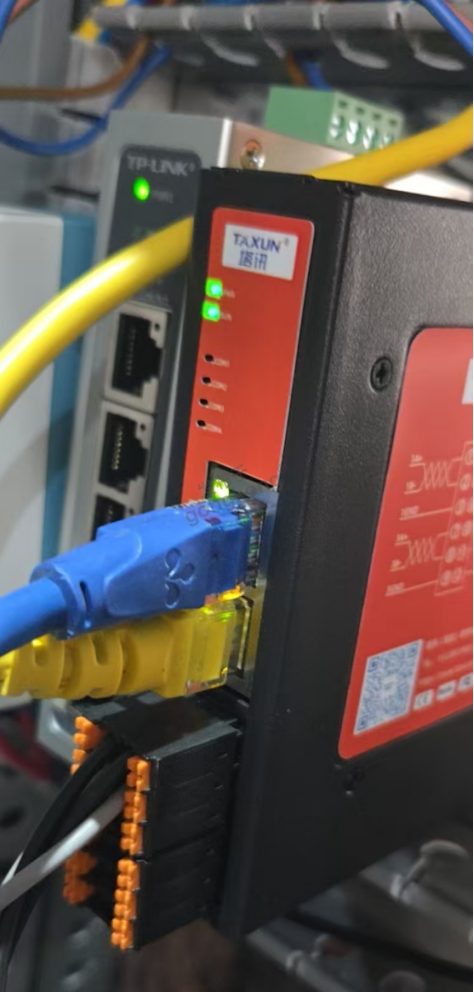

1.硬件安装部署：将塔讯TX 161-RE-ECS/PNS网关安装在焊装车间中央控制柜内，远离焊机、变频器等强电磁干扰源；采用工业级屏蔽以太网线，将网关Profinet端口与西门子S7-1500 PLC的Profinet接口连接，EtherCAT端口与欧姆龙EtherCAT控制器总线对接；接通24V直流工业电源，检查网关电源、双协议通讯指示灯，确认正常亮起后完成硬件部署。

2.协议参数配置：使用调试电脑接入网关配置网口，登录网页端可视化配置界面；首先导入西门子S7-1500适配的Profinet GSDML文件，设置网关Profinet从站IP地址、站点名称，匹配中央PLC通讯周期；随后导入欧姆龙EtherCAT控制器ESI配置文件，配置EtherCAT从站地址与通讯参数，完成双协议底层兼容设置。

3.数据映射与调试：在网关界面建立双向数据映射关系，将西门子中央系统的焊接工艺参数、启停指令映射至欧姆龙控制器的控制寄存器；将3D视觉定位数据、焊接电流、机械臂状态等反馈数据映射至西门子PLC数据区；配置完成后保存重启，先进行单设备调试，再开展整线联动试运行，连续运行8小时，验证数据传输无丢包、无延迟，指令响应精准。

六、应用效果

通过塔讯TX 161-RE-ECS/PNS网关部署实施后，彻底解决焊装车间跨协议通讯难题，工业自动化与工业物联网深度落地：

一是实现西门子与欧姆龙设备无缝协同，产线焊接节拍提升25%，达到设计产能标准；

二是焊接工艺参数实时监控、闭环调控，车身焊接次品率下降60%，产品质量大幅提升；

三是数据采集器实现全流程数据稳定采集，工业物联网平台成功覆盖焊接单元，实现远程监控、质量追溯与工艺优化；

四是故障信息实时同步，运维排查时间缩短70%，产线有效运转率显著提升，完全满足汽车焊装车间高效、精准、智能的生产需求。

七、项目实施前后效果对比

八、案例总结

汽车智能制造作为工业自动化的核心主流赛道，多品牌、多协议设备共存是行业普遍现状，总线协议异构成为制约产线升级的关键痛点。本次汽车焊装车间项目中，塔讯TX 161-RE-ECS/PNS总线协议网关凭借稳定的硬件级协议转换能力，成功实现EtherCAT从站转Profinet从站双向通讯，完美打通西门子中央控制系统与欧姆龙3D视觉焊接单元的数据壁垒。

该方案不仅解决了设备协同、数据互通的核心问题，更借助物联网网关与数据采集器，助力企业完成工业物联网升级，实现了焊装工序的智能化、高效化管控，充分体现了协议转换在工业自动化升级中的核心价值。该方案可快速复制到汽车整车制造、零部件加工等相关场景，为同类多协议设备融合改造提供了成熟、可落地的实战参考。

（相关技术交流咨询售后请与王工留言）
