一条指令，两种语言：网关如何为汽车喷涂线架起PROFINET转ETHERNET IP隐形桥梁

项目背景

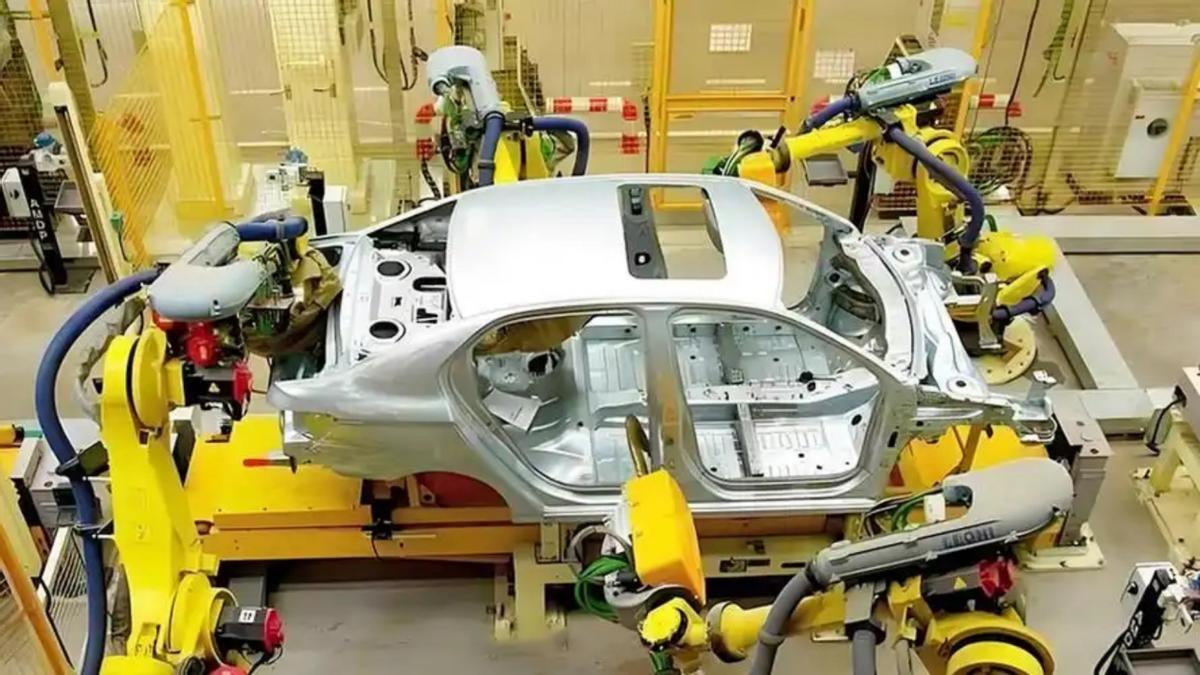

在汽车涂装与涂胶生产线，发那科机器人是喷涂、涂胶的核心执行单元，西门子PLC则是统筹全线的主控大脑。改造前，前者基于EtherNet/IP协议通信，后者遵循PROFINET协议——两种协议体系天然“语言不通”，导致机器人与PLC之间的指令下达、状态反馈只能依赖硬接线和离散信号，不仅布线密集，且难以传输位姿、运行参数等复杂数据。

改造痛点

协议不匹配首当其冲——发那科机器人作为EtherNet/IP主站，其数据帧格式与西门子PLC的PROFINET IO通信机制无法直接互通。若更换机器人主站板卡或改造PLC协议栈，不仅硬件投入高昂，更意味着产线停机改造周期难以接受。此外，硬接线方式信号点有限，涂胶轨迹精度、喷涂压力等关键工艺参数无法实时反馈到PLC，限制了整线节拍的优化空间。

网关核心功能

疆鸿智能JH-PN-EIPM网关解决了这一“语言鸿沟”。网关在PROFINET侧作为（从站）接入西门子PLC，在EtherNet/IP侧同样作为从站连接发那科机器人，实现双向协议转换与数据透明映射。网关支持最大输入输出各490字节的数据交换能力，内置双RJ45以太网接口，支持链式组网和环网冗余，满足涂装产线对通信可靠性的严苛要求。

软硬件配置

硬件侧：网关采用35mm导轨安装，接入24V DC电源，将PROFINET接口连接至西门子PLC交换机，EtherNet/IP接口直连发那科机器人控制柜，IP地址需配置在同一子网内。软件侧：在TIA Portal中导入网关的GSDML文件，将其添加为PROFINET IO设备并分配设备名称与IP地址；在机器人端通过示教器进入I/O > EtherNet/IP菜单，配置Connection参数中的输入/输出数据长度，并生成EDS文件供网关解析；通过网关配置工具完成数据映射，将机器人I/O点位映射至PLC的输入输出数据区。

技术参数

在ProfiNet一侧为ProfiNet Slave；

支持标准的ProfiNet I/O协议

ProfiNet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

支持西门子 200smart、西门子 300、西门子 1200、西门子 1500，自动生成 GSD 文件，支持 S7 和博图，支持 Modubs TCP，集成具有交换功能的网口。

在EtherNet/IP侧，该设备将作为支持EtherNet/IP通讯主站。

最大连接数X个从站

基于标准以太网：利用现有的以太网基础设施，支持10Mbps、100Mbps和1Gbps的传输速率。

CIP协议：采用CIP应用层协议，支持统一的设备和服务模型，适用于多个工业网络

解决了什么问题

网关以零改动PLC程序和机器人程序的方式，实现了两个异构协议网络的实时数据互通，改造工期大幅缩短。通信丢包率显著降低，喷漆与涂胶节拍得到有效提升。更重要的是，PLC可通过PROFINET直接读写机器人内部工艺参数，为后续喷涂质量追溯与产线柔性化升级提供了数据通路。

总结

协议不通，不是换设备，而是加网关。疆鸿智能JH-PN-EIPM用一块工业级模块，打通了发那科机器人与西门子PLC之间的“最后一公里”。真正高效的智造升级，往往并非大刀阔斧地替换设备，而是用最低的改造成本让现有设备“学会对话”。
