遥测终端机

-HBJH-C01

第一章 产品简介

1、背景介绍

HBJH-C01遥测终端机是一款功能强大的工业低功耗电池供电设备，休眠电流14uA@3.6V;采用电池供电通讯持续1分钟，每次实测0.55mAh@3.6V)，有外部太阳能或者市电供电（5-18V）时，自动优先使用外部电源；通过4G网络传输。它采用稳定可靠的工业方案，提供高效可靠的网络连接体验。该产品适用于水利、农业、电网、交通、消防、工业生产、气象环境、农林、矿产等行业没有外部供电的场景。

具有工业级设计，硬件性能优异，在恶劣环境下能正常运行。通过灵活配置连接方式；支持TCP、UDP、HTTP、MQTT 协议透传，方便与其他设备进行数据通信。该产品具备软硬件双重看门狗保护机制，确保系统稳定运行。

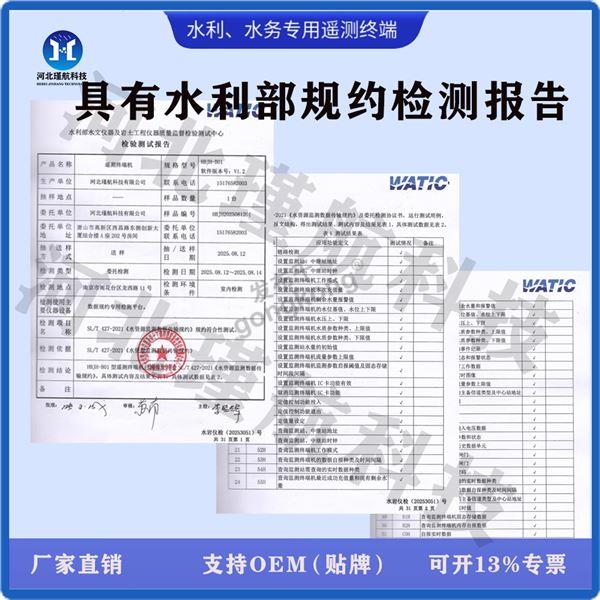

2、RTU协议支持

支持SZY206-2012、SZY206-2016、SL427-2021、SL651-2014、国家地表水自动监测系统通信协议、modbus协议等多种协议，可以直接将现场流量计、水位计、水质设备、压力变送器，太阳能控制器、水位计、雨量计、箱门状态、PLC、闸阀状态等传输到中心平台；

3、商品卖点

1、独立电池供电;可以不用任何外部供电运行；

2、休眠电流14uA@3.6V(无对外供电下);附录Ⅰ有测试记录

采用有效期10年电池锂电池；

同时支持外部供电(5-18V),有外部电源时优先使用外部电源；

电池容量可定制，默认19Ah 可支持 19/38/57/76/95/104AH等多种选择；根据使用年限要求以及对外供电要求，选择配置；可提供1-6年使用配置；

3、支持最多五个通道，通道之间采用数据隔离机制

4、可选配对外供电和电池容量；

5、全部支持远程设参和升级，节约现场费用；

6、协议支持定制，提前和公司商务沟通即可

7、面膜和型号支持定制

8、省市自定义协议，支持免费开发

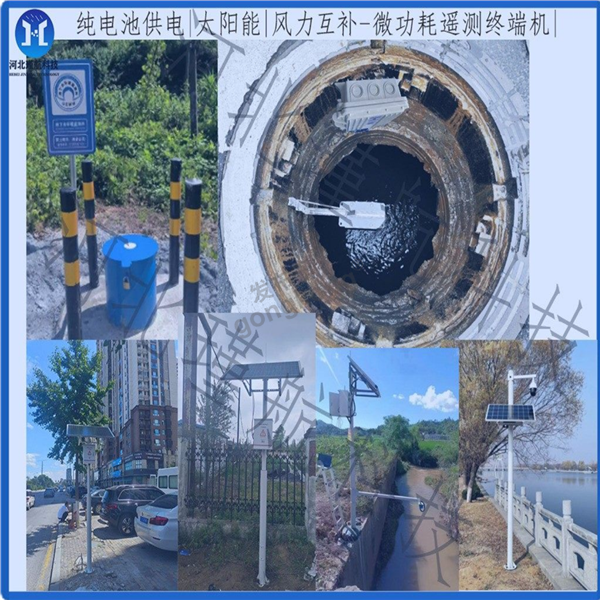

4、应用领域

 适用于电力供应不足的地方，设备不需要外部提供供电，也可和风力和太阳能进行互补使用；

● 地下水水文监测（地下水水位、水质、流量等）

● 供水管网监测（监测压力、流量、水质等）

● 排/污水管网监测(监测水位、流量、水质等)

● 窨井监测（监测水位、流量、水质等）

● 排污口监测（监测水位、流量、水质等）

●水文水资源监测

● 中小河流监测系统

● 河湖监测系统

● 山洪灾害监测系统

● 墒情监测系统

● 渠道监测系统

● 工业数据采集控制系统

● 灌区控制系统

● 地下水资源超采监测系统

● 水源井水资源监测系统

● 水库大坝水资源监测系统

● 高标准农田监测系统

● 农田病虫害监测系统

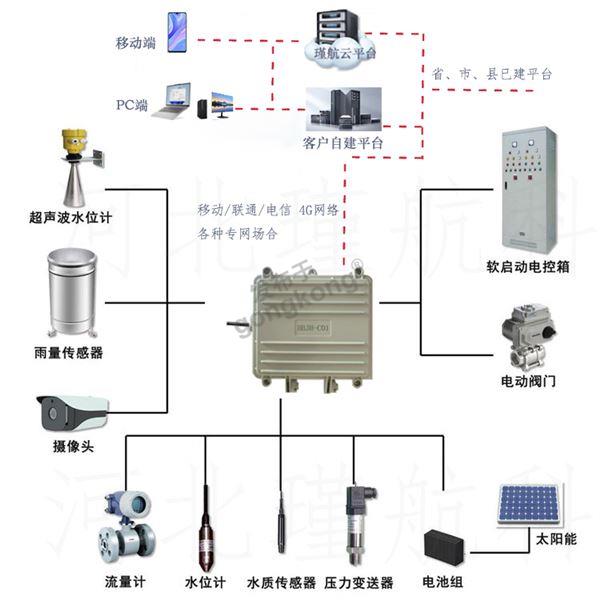

5、应用流程图

第二章 产品规格

1、4G传输

2、硬件接口

因为是低功耗设备，需要那些功能提前和商务沟通，确定方案；

3、电气特性

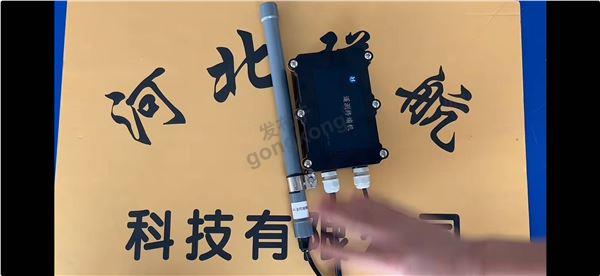

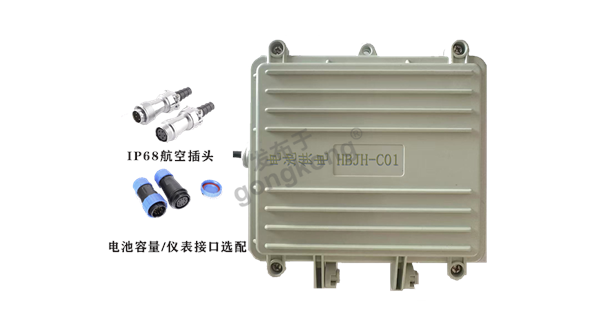

4、硬件图片

外观尺寸以及多种壳体根据不同项目和需求，大小也会相应不同，但都是IP68！

164*147*70

174*160*75

197*190*90

253*250*100

第三章 产品功能

l 控制外围设备供电(只有工作是对外供电)，一般为12V也可根据现场情景修改

l 定时数据采集、存储及上报

l 支持电池、太阳能、市电供电；太阳能和市电供电优先；

l IP68防护等级，防水、防潮、防浸泡;

l 支持远程设置工作参数，只需一部手机就可以进行远程读取数据和设置参数

l 支持同类别组态软件和用户自行开发软件系统

l 支持多种通讯方式4G全网通、Cat1、NB-IOT、GPRS、短消息等通讯方式,默认Cat1

l 支持与多中心进行数据通信。

l 支持定时唤醒、周期唤醒、实时在线两种工作模式。

l 采集功能：具有采集温度、流量、热量变送器的标准信号；采集脉冲表的流量数据；采集其它现场信号。

l 远程管理功能：远程查询实时数据，支持远程参数设置、程序升级。

l 报警功能：监测数据越限，电池低电压，立即上报告警信息。

l 存储功能：本机循环存储监测数据，掉电不丢失。

l 存储容量：4M。

l 供电电源：电池供电：3.6VDC；太阳能或市电供电：5-18V DC。

l 电池寿命：1～6年（与数据发送频率有关）。

l 安装方式：壁挂式数据传输：

l 支持4G数据传输，最多支持5个中心同时数据传输，互相隔离

l 采集：支持一路485采集，一路232数据采集，2路ttl；如流量计、采集器、PLC、水质等

l 模拟量数据采集：支持4路AD采集，12位精度；默认采集4-20毫安；如果需要0-5V\0-10V,0-20mA需要提前说明定制；如采集压力、液位等传感器信号;其中两路固定监测锂电池电压和外部供电电压(选配)

l 开关量采集：支持四路开关量采集，采集各种开关量，比如设备运行状态、供电及箱门开关等(选配)

l 继电器控制：支持四路继电器控制，控制闸阀开关，水泵启停等(选配)

l 支持时间段轮询采集：例如 每5分钟采集一次数据；结合太阳能供电等场合使用

l 支持定时采集：例如 每天8:00 上报一次数据；结合太阳能供电等场合使用

l 远程管理：支持关注公众号设参；包括读取设备实时数据、实时控制、设置参数等

l 自定义：支持登录帧(注册)、数据链路帧(心跳)配置，心跳间隔等；实现于组态王、力控、自研组态结合；

l 自动重启功能：产品内置看门狗，支持故障自动重启

l 自带供电电压监测、CSQ信号质量监测、SIM卡编号监测，为运行诊断提供依据

l 支持域名传输，自动解析域名为IP地址，防止换IP还要设参

l 支持APN设置；订货前前联系销售

l 内置modbusRTU协议解析，如果需要其他厂家自定义协议，提前联系销售

l MQTT直接定时上报采集量，以json串上报，降低软件开发难度

l 支持存储的历史数据，进行数据补录功能；

l 目前支持往安徽省水资源平台、四川省水资源平台等多个省市平台传输数据，往省市平台传输时，请先联系商务

第四章 发货清单

发货清单 主产品一个，出厂合格证；

天线根据应用场景选配；

第五章 设备运维

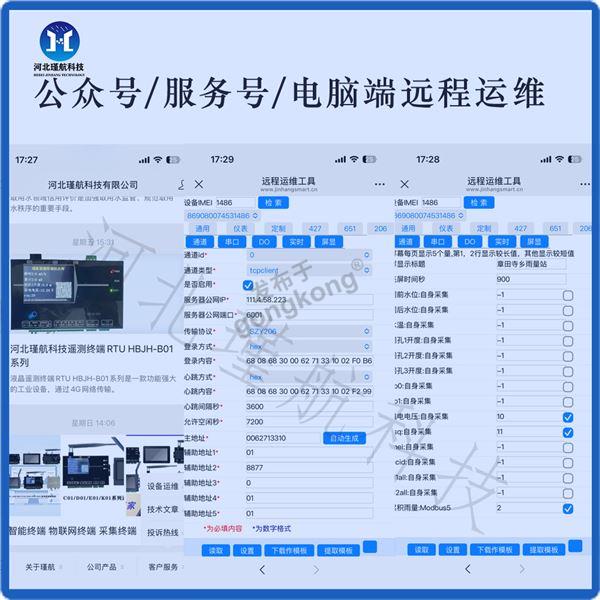

1、远程设参

设备支持公众号和PC网址两种远程运维方式；

PC端访问：直接通过浏览器登录即可

公众号：只需要关注公众号，即可进行远程设参；

详细参照产品使用说明书

第六章 系统融合

A)如果您自己开发平台软件或者已经有了平台

1)客户要求硬件直传

可以咨询技术部：进行设备兼容咨询，提供技术指导；

上传省/市平台，预定硬件，免费定制协议

2)调取上传客户平台

      2.1 平台调取

 如果您已经购买了我方中心平台，直接提供了对外接口，将接口提供新平台即可

  2.2 调取平台

     需要平台提供协议，我方开发软件进行推送；

B)如果您还没有中心平台：

本公司有自己的数据平台，如果您还没有，可以联系厂家电话：133 7017 6583咨询；支持【水资源平台】、【水库大坝安防平台】、【雨水情平台】、【智慧灌区平台】、【高标准粮田平台】、【数字孪生平台】、【大屏综合系统】等；

第七章 附录

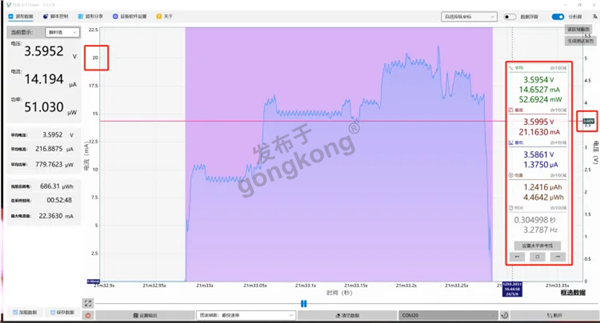

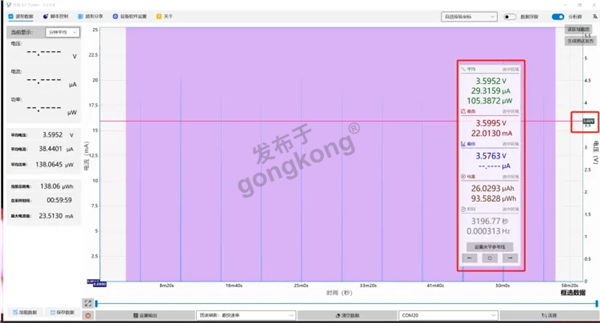

附录Ⅰ 功耗测试结果

①无负载时300s唤醒平均功率
