测试设备与参数

PLC型号：汇川H5U*2台

触摸屏：MCGS-TPC7031KT*1台

无线通讯终端：达泰DTD419MB*2块

主从关系：1主2从

通讯接口：RJ45接口

供电：12-24VDC

通讯协议：ModbusTCP/IP

传输距离：100米，1KM

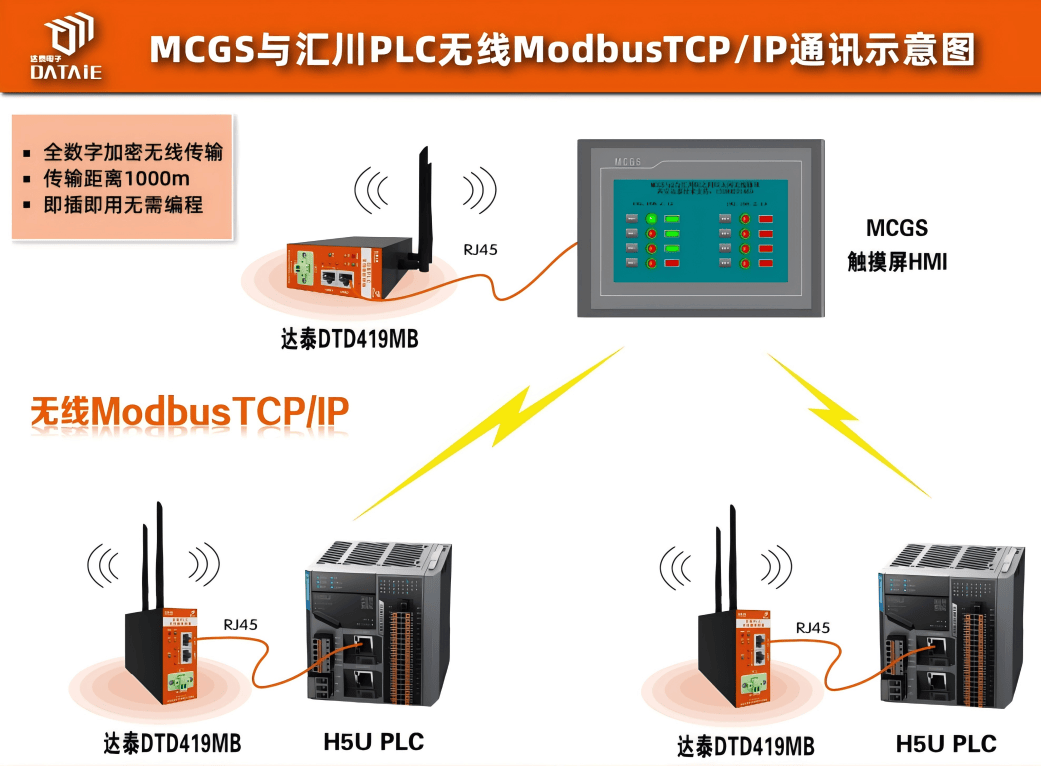

本方案聚焦于MCGS触摸屏与汇川H5U PLC之间的无线以太网通信架构，基于ModbusTCP/IP协议，构建稳定可靠的自组网无线传输通道。通过引入达泰日系PLC无线通讯终端DTD419MB作为核心硬件，实现无需布线的即插即用式连接，为智能制造车间提供一套经济实用、快速落地的无线通讯解决方案。

接线方式

1触摸屏与DTD418MB接线

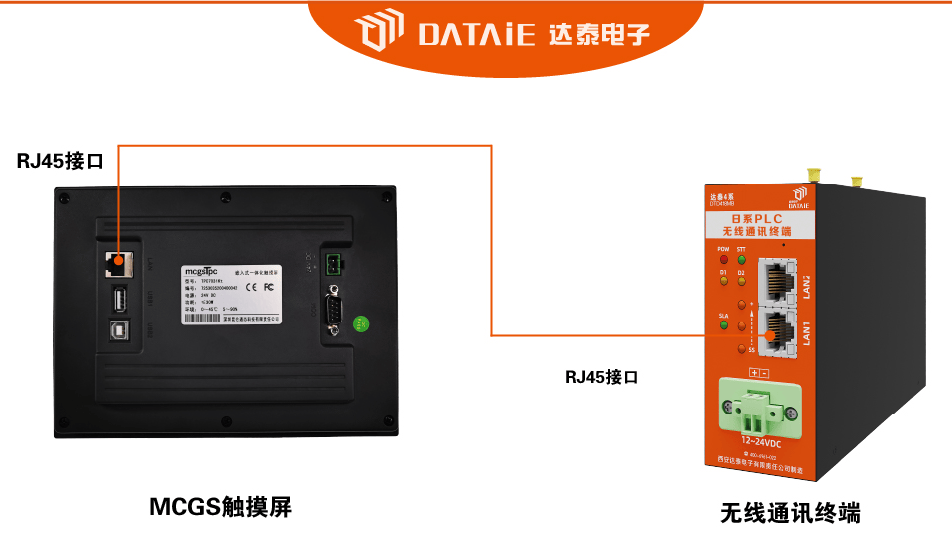

用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入上位机的RJ45接口。

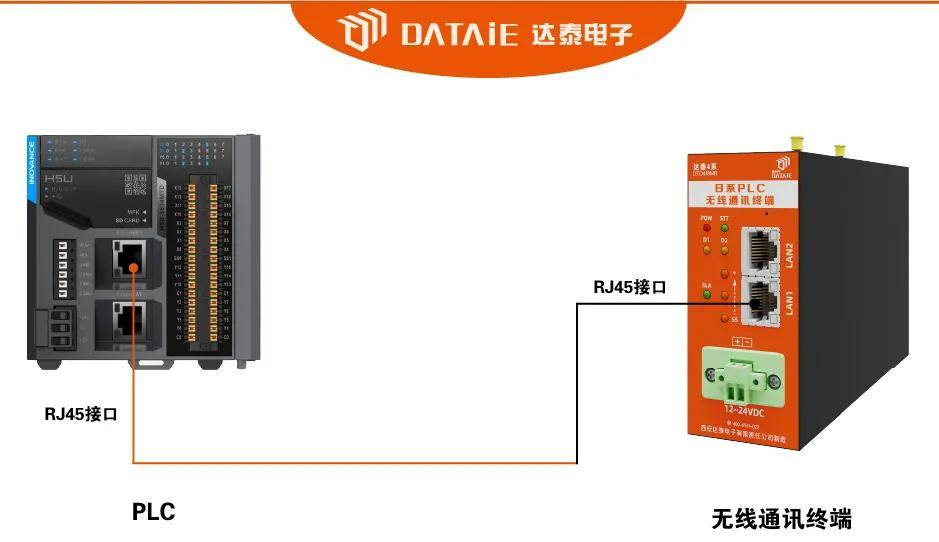

2汇川PLC与达泰DTD419MB接线

用一根通讯线，一端接入DTD419MB的RJ45接口，另一端接入H5U的RJ45接口。

触摸屏配置

程序源代码在文件夹中，可通过达泰技术人员索要学习交流。

1.系统参数设置

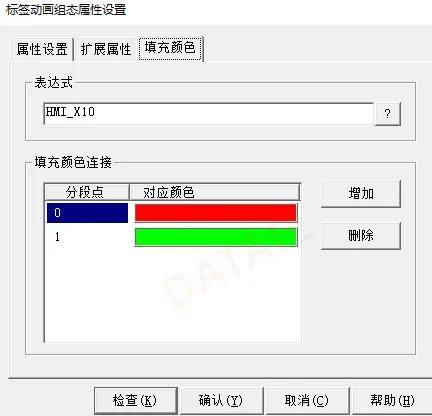

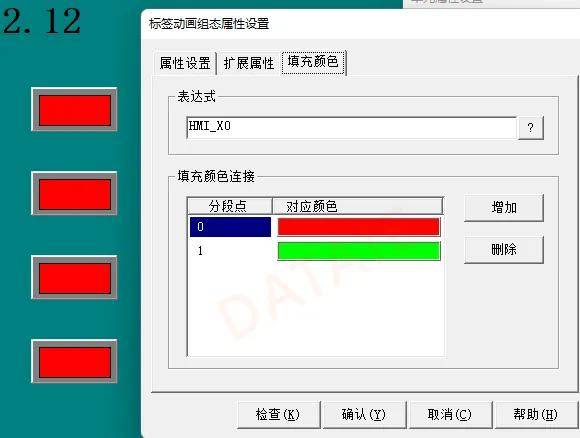

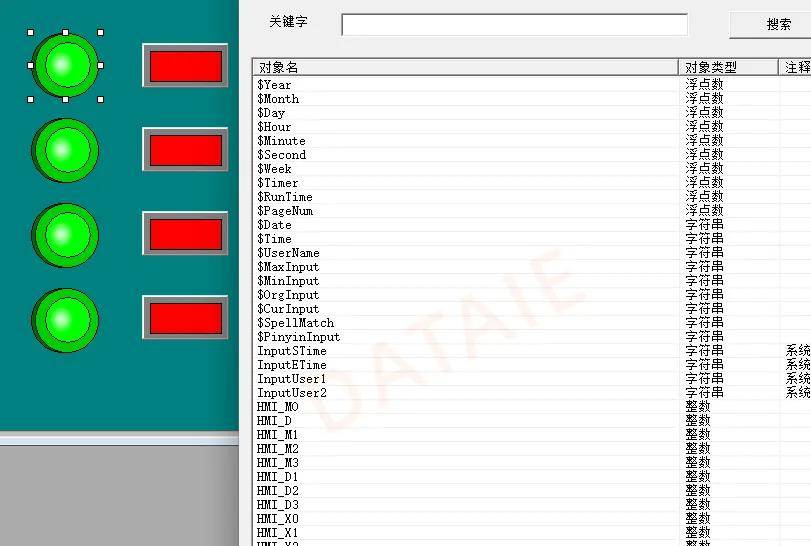

2.触摸屏画面的制作

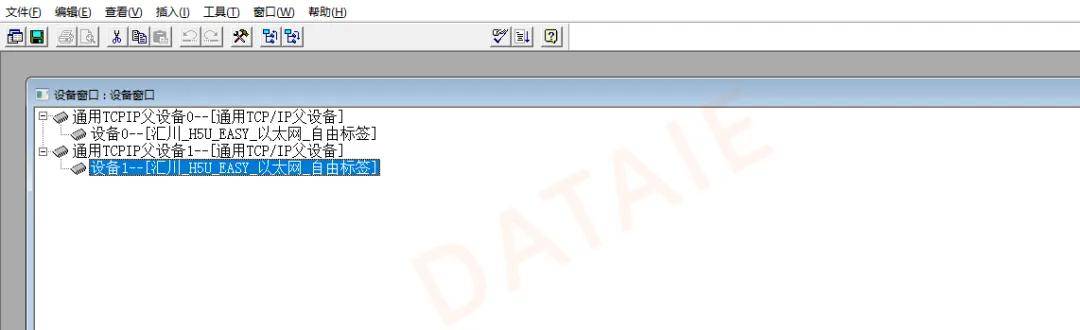

3.从站设置

1号从站的I点设置

1号从站的Q点设置

2号从站的I点设置

2号从站的Q点设置

PLC程序的下载

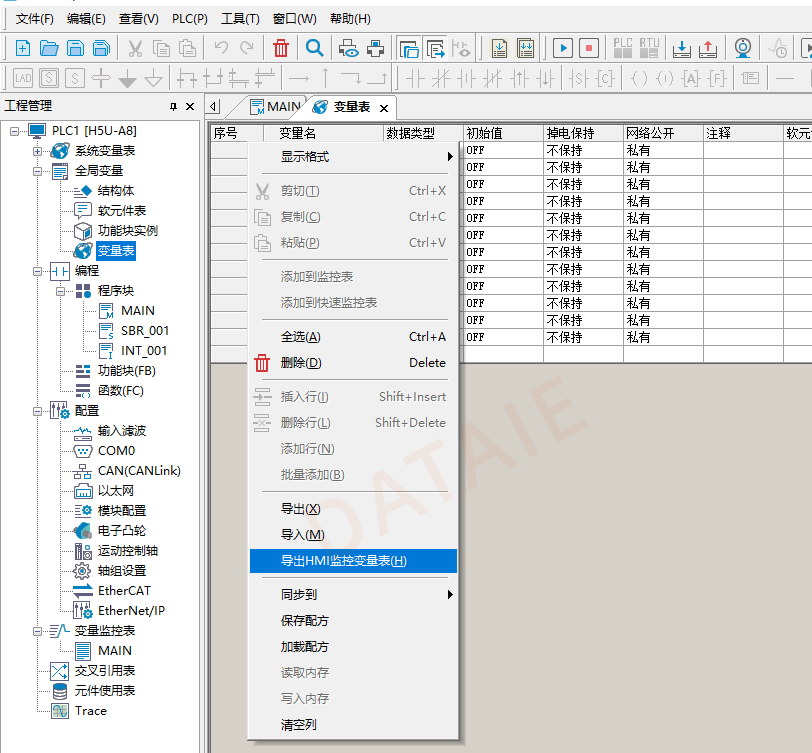

1.简单程序编写

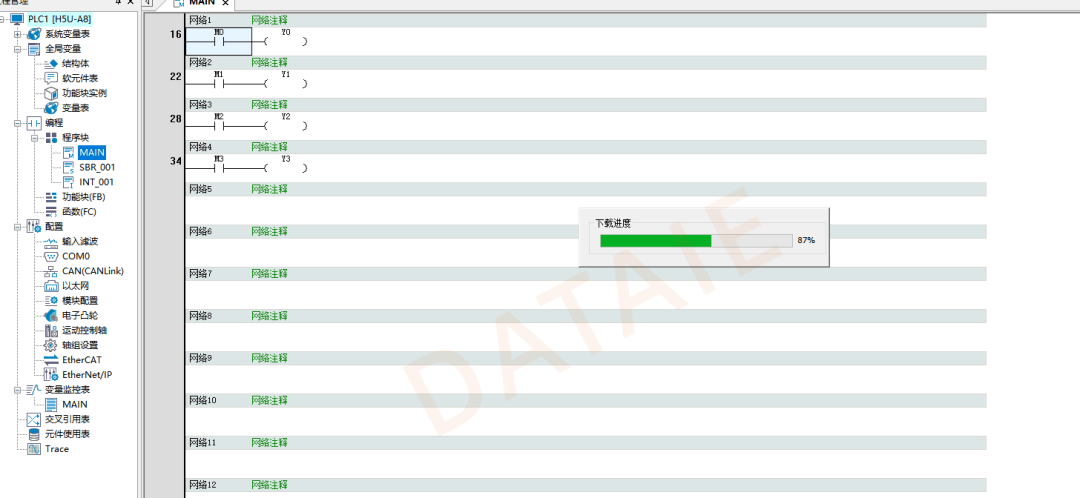

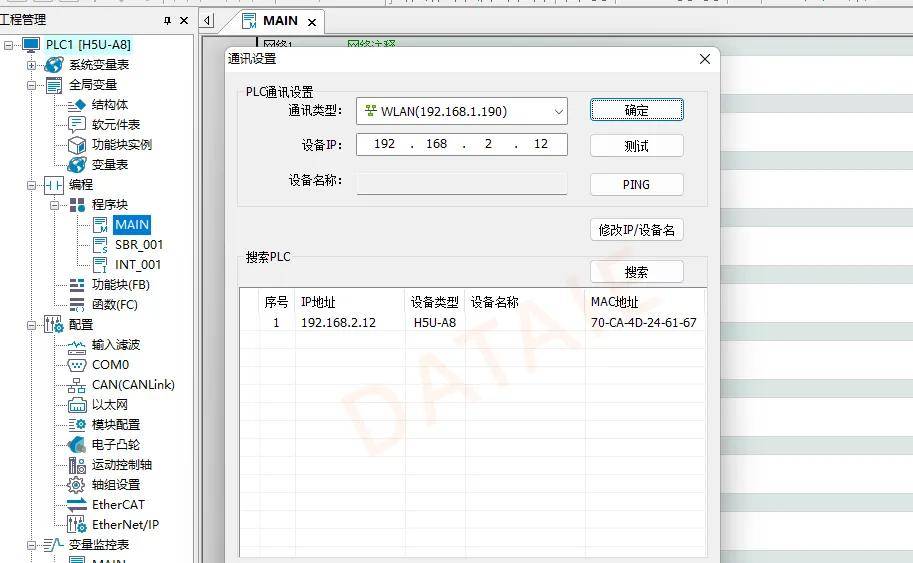

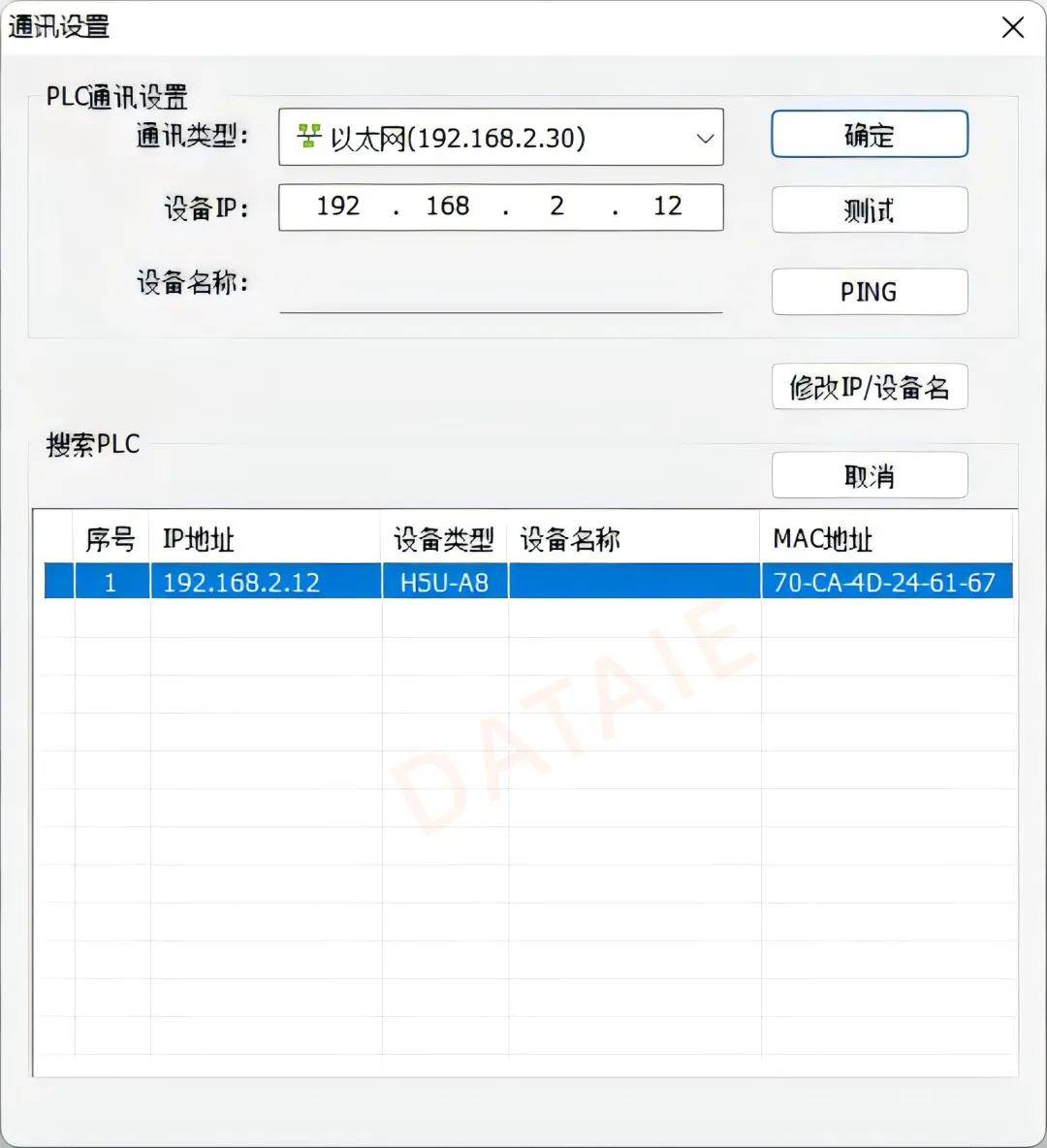

2.下载程序到CPU

测试方法

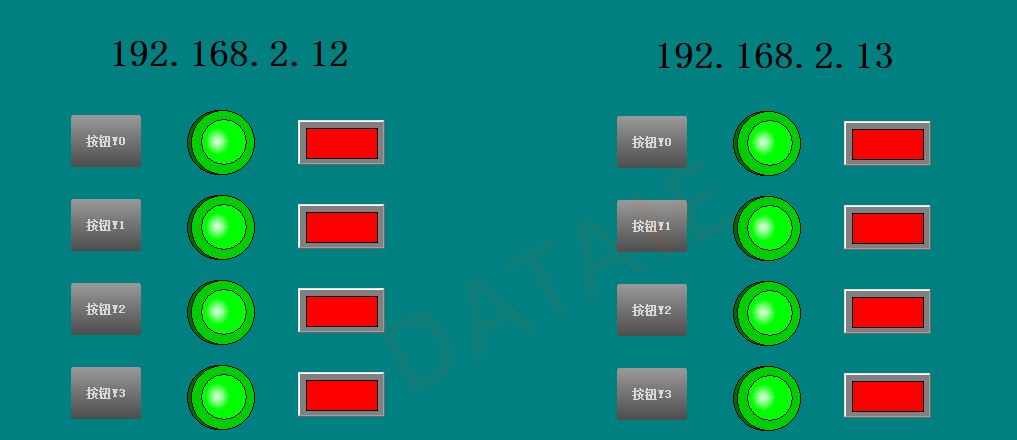

1. 触摸屏的指示灯可以监测PLC的输入点状态；

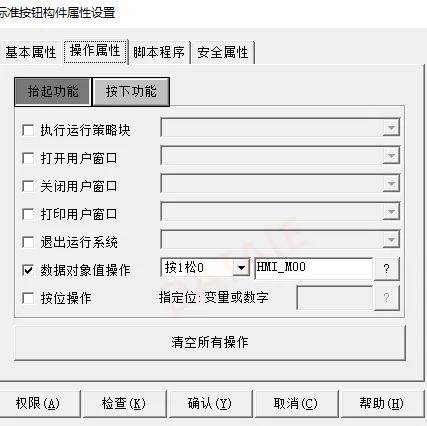

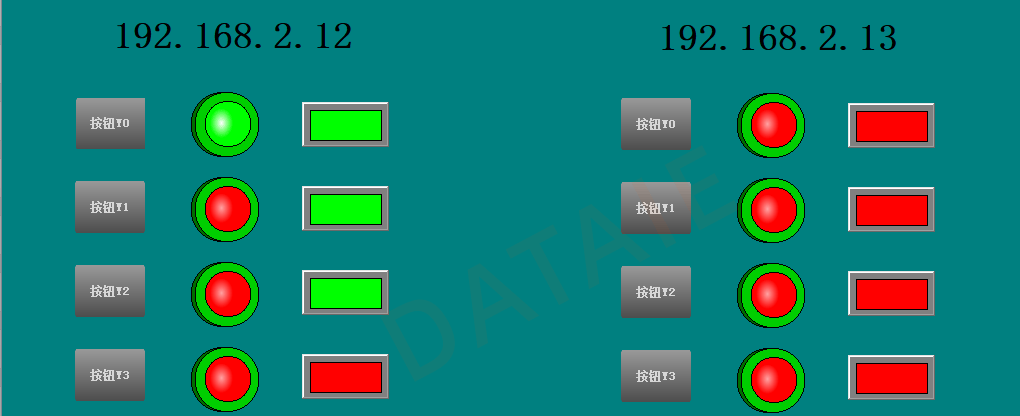

2. 触摸屏上按钮可以控制PLC的输出点。
