高共模干扰环境下电压测量解决方案-光隔离探头

新能源行业的快速崛起，让光伏、风电、电动汽车等领域的电力电子半导体器件迎来了爆发式发展。技术迭代中，电力电子器件不断向更高电压、更快开关频率、更低损耗靠拢，但随之而来的高压、高频带来的研发难题也愈发突出。尤其是复杂电磁场环境下，共模干扰信号对电子测量的影响越来越大，如何在这种场景下保证电压测量的准确性，成为很多研发人员的核心困扰。

聊到高压高频环境下的测量干扰，就不得不先搞清楚——共模干扰到底是什么。其实任何两根电源线上的干扰，都能分为共模干扰和差模干扰两类，两者的区别很明显，也直接决定了对测量的影响程度。

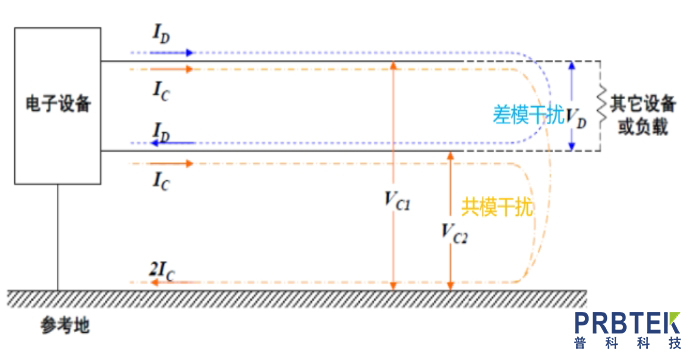

共模干扰是在导线与地（机壳）之间传输的，属于非对称性干扰，简单说就是任何载流导体与参考地之间，不该出现的电位差；而差模干扰则是在两根导线之间传输，属于对称性干扰，也就是两个载流导体之间多余的电位差。

实际应用中，共模干扰的麻烦程度远大于差模干扰——它幅度大、频率高，还能通过导线产生辐射，对测量的干扰更为显著；反观差模干扰，幅度小、频率低，对测量的影响基本可以忽略不计。

了解了共模干扰的本质，我们再看看它常见的产生原因，搞懂根源才能更好地解决问题。

最常见的就是电网本身串入的共模干扰电压，这是外部干扰的主要来源。其次是辐射干扰，比如雷电、设备电弧，还有附近的电台、大功率辐射源，这些都会在信号线上感应出共模干扰，核心原因就是交变磁场会产生交变电流，进而引发干扰。

除此之外，布线和接地不当也会产生共模干扰。比如地线-零线回路面积与地线-火线回路面积不一致，两个回路的阻抗不同，就会导致电流大小有差异，进而引发干扰；不同位置的接地电压不一样，这种电位差也会造就共模干扰。另外，设备内部线路对电源线的干扰，也可能产生共模干扰，属于设备自身的内部干扰。

面对共模干扰对测量的影响，行业内有一些常规的应对方法，比如采用屏蔽双绞线并有效接地，在强电场环境下额外增加屏蔽措施；布线时避开高压线，绝对不能把高压电源线和信号线捆在一起走线；避免和高频开关设备等易产生干扰的设备共用一个电源，优先选用线性稳压电源或高品质开关电源，减少纹波干扰；也可以采用差分或隔离电路来抑制干扰。

在电子测量中，差分探头是大家常用的抑制共模干扰的工具，但它也有明显的局限性——受高频环境限制，高频抑制能力普遍不高，在高压高频的复杂场景下，很难满足精准测量的需求。

其实还有比差分探头更靠谱的解决方案，那就是光隔离探头。它采用光电隔离的方式，将测量前端通过光信号与后端电路连接，相当于完全切断了共模干扰信号的传输路径，从根源上避免了干扰的影响。这也就意味着，光隔离探头的共模干扰抑制能力（CMRR），不会受到电压和频率的限制，哪怕在高压高频环境下，也能保持稳定的抑制效果。

举个实际应用场景就能明白它的优势：在高速列车的VVVF变频调速器中，上桥臂开关器件的门级电压Vge，很容易因为共模干扰和浮地的影响，出现波形形变严重、幅值波动大的问题，这会让研发人员难以判断，到底是测量本身出了问题，还是驱动电路存在故障。而用光隔离探头，就能完美解决这个痛点，精准捕捉真实的电压波形，为问题分析提供可靠依据。

值得一提的是，在高压环境下测量，除了要解决共模干扰，人员和设备的安全也是重中之重。光隔离探头实现的完全电气隔离，不仅能保证测量精准，还能充分保障人员和设备的安全；同时，它还能满足远距离测量的需求，适配更多复杂的测试场景。

目前，光隔离探头的应用范围已经十分广泛，只要是存在高压、高频共模干扰的场景，基本都能看到它的身影，比如电网GIS特高压空气开关、高铁/车载/船舶高压设备、风力发电机安装与调试、高压变频器测量，还有半导体设备、医疗设备以及高能物理实验等领域，都在依靠它实现精准、安全的电压测量。
