在工业自动化领域，三菱CC-Link IE与Modbus RTU设备的协议互通是产线升级、老旧设备改造中的常见需求，耐达讯自动化的专用协议网关可高效实现两者稳定数据交互，核心是网关一边做CC-Link IE从站、一边做Modbus RTU主站。

一、核心原理与角色

- CC-Link IE侧：作为IE Field Basic/TSN从站接入三菱PLC主站，用RX/RY（位）、RWr/RWw（字） 做数据映射。

- Modbus RTU侧：作为Modbus主站（RS485），轮询最多32台从站，支持01/02/03/04/05/06/0F/10等标准功能码。

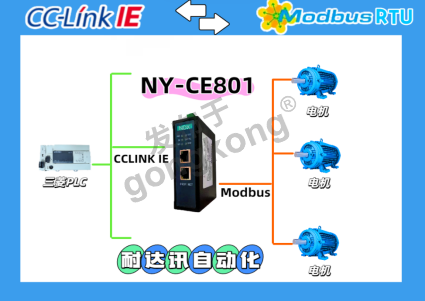

- 双向透明转换：PLC指令→网关转Modbus→设备执行；设备数据→网关打包上送CC-Link IE。

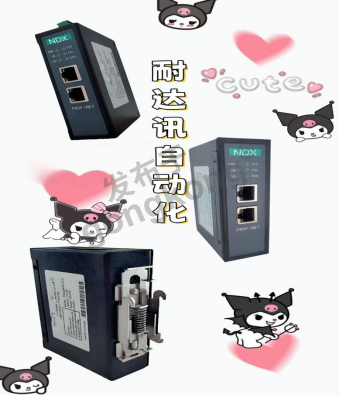

二、关键参数（以耐达讯NY-C801为例）

- 数据容量：CC-Link IE输入/输出各最大500字节

- Modbus从站数：≤32台

- 刷新周期：100–500ms可配

- 串口：RS485，波特率2400–115200，可设校验/数据位/停止位

- 工作温度：-40℃~85℃，DIN导轨安装

三、硬件接线（极简）

1. 电源：24V DC（注意正负极）

2. CC-Link IE：网线接PLC主站/交换机

3. Modbus RTU：RS485 A/B接变频器、仪表、传感器等从站（总线型，加终端电阻）

四、快速配置步骤

1. 网关参数：用网页/专用软件设Modbus波特率、校验、从站地址，建立寄存器映射表（Modbus地址 ↔ CC-Link IE RWr/RWw）

2. PLC组态：GX Works3添加网关为CC-Link IE从站，分配站号与软元件，下载运行

3. 设备侧：确保从站地址、通信参数与网关一致，核对寄存器地址

五、典型应用场景

- 三菱PLC控制Modbus RTU变频器、温控表、电量表

- 老旧Modbus设备升级接入CC-Link IE，保护投资

- 工厂数据采集：传感器、流量计、伺服数据上传SCADA

- AGV、机械手、物流线多协议设备集成

六、优势

- ✅ 低成本：不用换设备，网关即插即用

- ✅ 低PLC负载：网关主动轮询，解放PLC CPU

- ✅ 稳定可靠：断线续传、数据校验、抗干扰强

- ✅ 易维护：标准化映射，调试简单

总结

耐达讯自动化CC-Link IE转Modbus RTU网关，专为工业现场多协议兼容场景设计，能够快速打通以太网总线与串口Modbus设备的通信壁垒，在不改动原有设备架构的前提下实现数据互联互通，兼具稳定性与易用性，有效降低系统集成成本与调试难度，适用于智能制造、产线改造、设备联网等多种工业自动化场景。
