一、项目背景

某新能源企业电池 PACK 自动化产线以西门子 S7-1500 PLC为核心控制中枢，承担产线电芯上料、模组组装、焊接检测、成品封装等全工序的逻辑控制、节拍调度与安全联锁，产线配套多台工艺设备及采集终端，采用 Profinet 工业以太网完成现场设备联动。企业已部署 MES 生产执行系统，核心需求是实现 S7-1500 PLC 与 MES 系统的高速通讯互联，完成生产任务下发、工艺参数同步、设备状态采集、生产数据追溯等全流程数据交互，同时需兼容现场部分三菱 MC 协议设备的数据上传至 MES 系统。

原有通讯方式采用传统 OPC 服务器对接，存在部署复杂、数据传输延迟高、稳定性差、维护成本高等问题，且无法直接整合 MC 协议设备数据，导致 MES 系统数据采集不全、生产指令下发不及时，难以满足产线高节拍、高精准的数字化管理要求。为搭建标准化、高可靠的 PLC 与 MES 通讯链路，企业选用 Profinet 总线协议转换网关作为核心通讯设备，实现多协议数据整合与 PLC-MES 系统的无缝互联。

二、解决方案

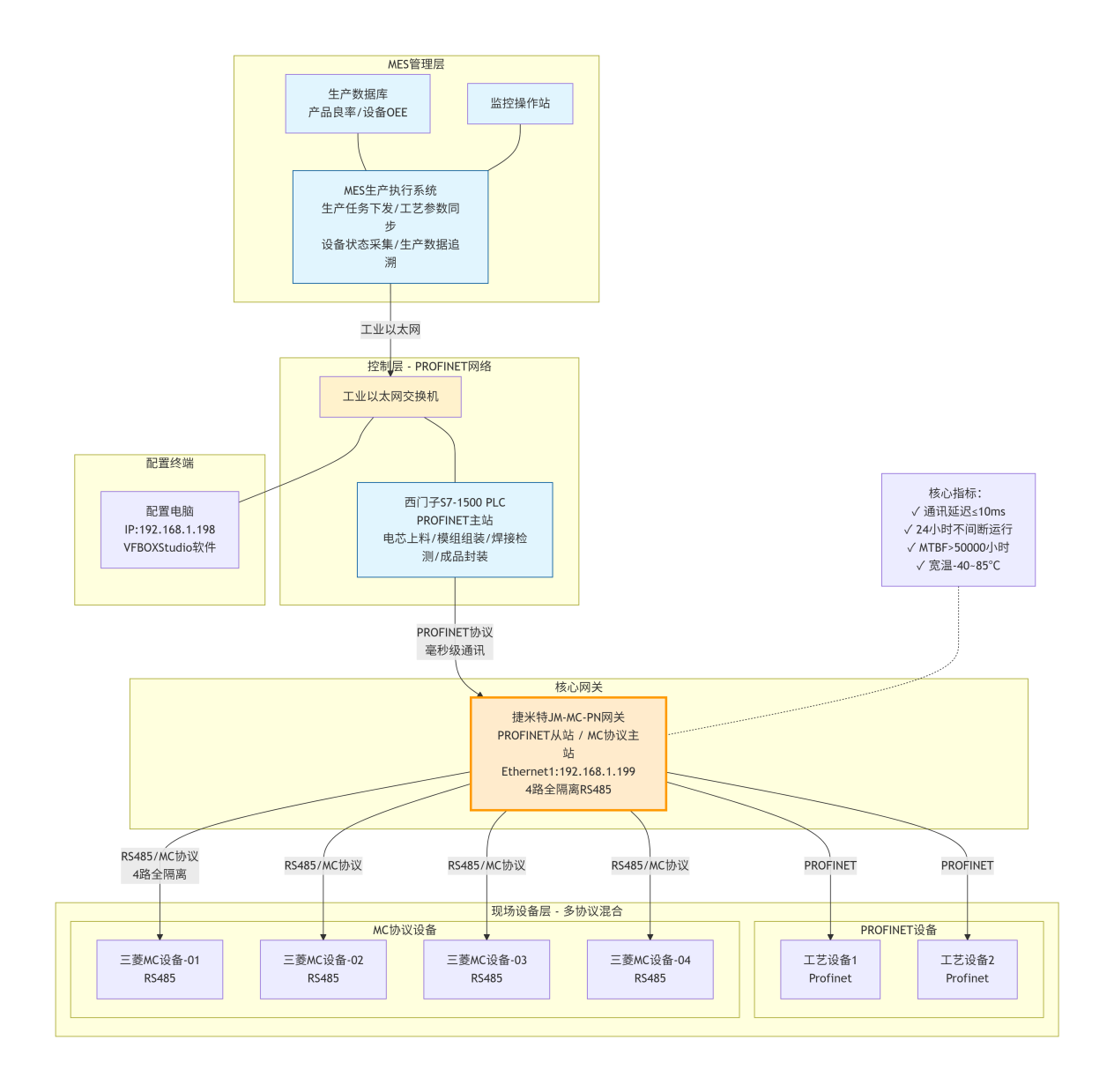

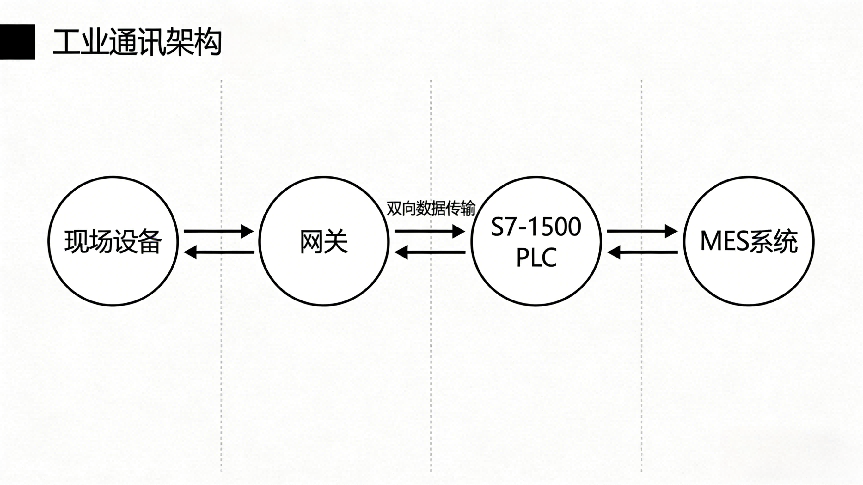

本项目以Profinet 总线协议转换网关为数据交互核心，构建 “现场设备→网关→西门子 S7-1500 PLC→MES 系统” 的双向通讯架构，既实现 PLC 与 MES 系统的 Profinet 高速通讯，又完成现场异协议设备数据的统一采集与转发，全程无需修改 S7-1500 PLC 原有控制程序，最大限度降低改造成本与调试周期。

1. 硬件架构部署

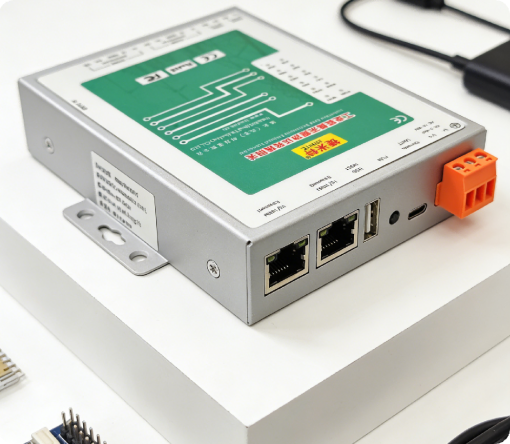

Profinet 总线协议转换网关采用DIN 导轨安装方式，集成至产线中央控制柜，与西门子 S7-1500 PLC 共用 9-30V 直流宽电压电源，整机功耗≤5W，适配工业现场 - 40～85℃宽温工作环境。网关 Ethernet1 网口（默认 IP：192.168.1.199）以 Profinet 从站身份接入 S7-1500 PLC 的 Profinet 主网，实现与 PLC 的毫秒级数据交互；网关 4 路全隔离 RS485 接口对接现场三菱 MC 协议工艺设备，完成异协议设备数据采集；网关 Ethernet2 网口作为备用通讯口，预留后期产线扩展需求。

网关配备 POWER/SYS 电源系统指示灯、串口收发指示灯，运维人员可通过指示灯实时判断设备供电及通讯状态，网口与 RS485 接口均做抗雷、抗干扰防护，有效解决车间复杂电磁环境下的通讯干扰问题，满足产线 24 小时不间断运行要求。

2. 软件精细化配置

（1）前期准备

将电脑 IP 设置为 192.168.1.198，与网关 Ethernet1 网口处于同一网段，通过工业以太网线连接电脑与网关，安装 VFBOXStudio 网关配置软件，以管理员身份启动软件并 ping 通网关 IP，完成软件与网关的初始连通。

（2）数据采集与映射配置

在 VFBOXStudio 软件中新建工程，设备类型选择捷米特 JM-MC-PN，点击「新建设备」，分别添加Profinet 主站驱动（对接 S7-1500 PLC）与Mitsubishi Ethernet 驱动（对接 MC 协议设备）；

针对三菱 MC 协议设备，输入设备 IP 与端口号，添加生产数据点位，涵盖设备运行状态、工艺参数、故障代码等，数据类型匹配现场设备寄存器类型（Float/Short/Boolean）；

新建用户标签，对采集的原始数据进行逻辑处理与格式转换，确保数据与 PLC、MES 系统的解析要求一致，用户标签不占用采集点位，不影响数据采集效率；

将 PLC 需上传至 MES 的产线数据（生产计数、工序完成状态、设备运行参数）与现场异协议设备数据统一映射至网关 Profinet Input/Output Module，设置唯一数据偏移地址，实现数据分类管理。

（3）Profinet 协议与 PLC 组态

在 VFBOXStudio 软件中打开「Profinet」配置界面，启用 Profinet 功能，绑定 Ethernet1 网口，设备名称命名为Battery_Pack_Gateway，输入输出存储区大小设为 512，满足产线大数据量交互需求；

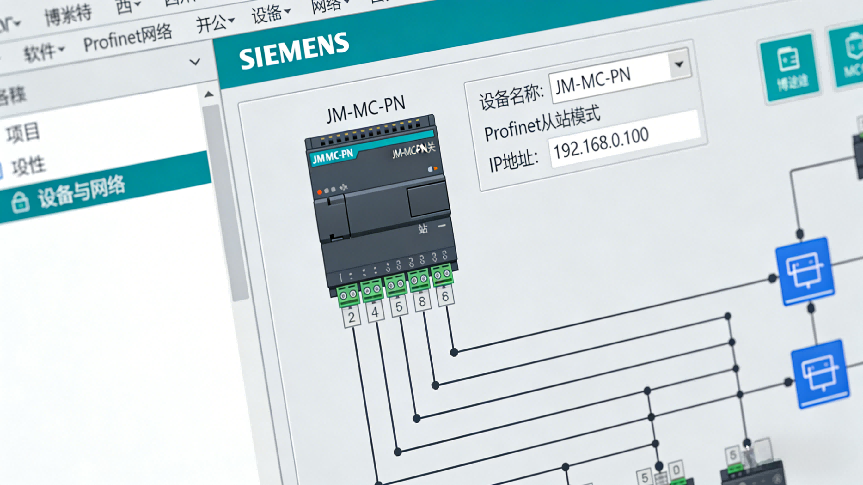

配置完成后将工程下载至网关，点击「Generate GSDML File」生成 GSD 文件，将其导入西门子博途 V17 软件；

在博途软件中，将Profinet 总线协议转换网关添加为 S7-1500 PLC 的 Profinet 从站，手动设置网关 IP 为 192.168.1.199，设备名称与 VFBOXStudio 配置保持一致；

为网关添加 Input/Output Module，分配 IO 起始地址，完成 PLC 与网关的 Profinet 组态，实现 S7-1500 PLC 对网关整合数据的实时读取与指令下发。

（4）PLC 与 MES 系统通讯互联

西门子 S7-1500 PLC 通过 Profinet 总线读取网关整合的全量现场数据，经内部逻辑处理后，通过工业以太网将标准化生产数据（生产任务进度、产品良率、设备 OEE、工艺参数等）上传至 MES 系统；

MES 系统将生产计划、工艺调整指令、设备启停命令等下发至 S7-1500 PLC，PLC 通过网关将指令转发至对应现场设备，实现 MES 系统对产线的远程管控与精准调度；

网关模块支持数据透传与断点续传，确保 PLC 与 MES 系统的数据交互无丢包、无延迟，同时保留数据日志，便于后期数据追溯与故障排查。

3. 方案核心优势

一站式数据整合：既实现西门子 S7-1500 PLC 与 MES 系统的高速通讯，又兼容现场异协议设备数据采集，无需额外部署多台协议转换设备，简化系统架构；

工业级稳定性：网关多核 CPU+8G eMMC 存储设计，支持 24 小时不间断运行，抗干扰、抗雷防护设计适配工业复杂现场，平均无故障时间超 50000 小时；

部署便捷成本低：全程软件配置，无需修改 PLC 原有程序，无需定制开发通讯接口，调试周期短，相比传统 OPC 服务器方案，实施成本降低 60% 以上；

扩展性强：网关支持 32/64/512 等多档位点位采集，预留网口与串口，可无缝接入后期新增产线设备，满足企业数字化升级的持续需求。

三、应用效果

通讯互联无缝打通：成功实现西门子 S7-1500 PLC 与 MES 系统的毫秒级双向通讯，数据传输延迟≤10ms，生产指令下发响应及时，彻底解决原有 OPC 服务器方案延迟高、稳定性差的问题，实现产线数据的全量、实时交互。

生产管理数字化升级：MES 系统可实时获取产线全流程数据，实现生产任务进度可视化、工艺参数精准追溯、设备状态远程监控，产品良率追溯准确率达 100%，设备故障预警响应时间缩短 80%。

产线效率显著提升：MES 系统通过 PLC 实现对产线的远程精准调度，生产任务下发无需人工现场操作，单条产线生产调度效率提升 50%，产线整体节拍提升 20%，有效提升产能。

数据整合高效便捷：实现现场 Profinet、MC 等多协议数据的统一采集与标准化上传，MES 系统数据维度全面丰富，为企业生产优化、成本管控、工艺改进提供精准的数据支撑，推动产线从 “自动化” 向 “智能化” 升级。

维护成本大幅降低：网关免维护设计，现场无机械磨损部件，运维人员可通过指示灯快速排查通讯故障，相比传统方案，设备维护成本降低 70%，大幅减少人力投入。

四、项目总结

本项目通过Profinet 总线协议转换网关，成功搭建了新能源电池 PACK 产线西门子 S7-1500 PLC 与 MES 系统的标准化、高可靠通讯链路，同时实现了现场异协议设备数据的统一整合与上传。方案充分发挥了网关的协议兼容性、部署便捷性、工业稳定性优势，在不改造原有控制系统的前提下，解决了 PLC 与 MES 系统通讯互联的核心问题，实现了生产数据的全量采集、实时传输与智能化管理。

该方案不仅满足了新能源产线高节拍、高精准的数字化管理要求，还为多协议、多品牌设备的工业现场提供了一站式通讯解决方案，可广泛复制至汽车制造、3C 电子、精密加工等行业的 PLC 与 MES 系统通讯互联场景，为企业数字化转型提供了高性价比的技术支撑。
