一、项目背景与痛点

某锂电池正极材料烧结车间，原采用西门子S7-300 PLC（CPU315-2DP）控制辊道炉温度曲线，通过MPI接口连接西门子KTP700 Basic触摸屏进行本地操作。现需实现：

1. 与车间新建的S7-1200 PLC（接入MES系统）进行以太网通讯，上传温度、压力等工艺参数

2. 采集驱动炉体传动电机的三菱FR-E740系列变频器数据（运行频率、电流、故障代码）

3. 严格保持原触摸屏监控功能不受任何影响

项目痛点

- ❌ 接口瓶颈：S7-300仅有MPI口，无以太网接口，无法直连S7-1200

- ❌ 端口占用：MPI接口已被KTP700触摸屏独占，物理上无空闲接口

- ❌ 协议异构：三菱FR-E740变频器仅支持MODBUS RTU（RS485），与西门子生态不兼容

- ❌ 生产连续性：烧结炉需24小时恒温运行，改造窗口期极短（≤4小时），不允许停机扩展硬件

- ❌ 成本约束：若采用西门子原厂CP343-1以太网模块（约6000元）加串口模块方案，成本超预算且需硬件组态变更

二、远创智控MPI-ETH-YC02 Plus功能简介

该模块是专为解决西门子老旧PLC联网难题设计的以太网桥接器，核心特性：

MPI转以太网：内置MPI协议栈，通过DB9口透明传输S7-300数据，虚拟成以太网PLC供S7-1200访问，波特率自适应187.5Kbps

双口扩展：配备扩展DB9母口，可并联接入原触摸屏，实现多主站共存（PLC+HMI+模块）

集成RS485串口：可直接采集MODBUS RTU设备，免去额外串口转以太网模块

多协议支持：网口同时支持S7 TCP（与S7-1200通讯）和Modbus TCP（可扩展上位机监控）

磁耦隔离：工业级设计，抗干扰能力强，适用于变频器密集的新能源车间

三、解决方案与实施过程

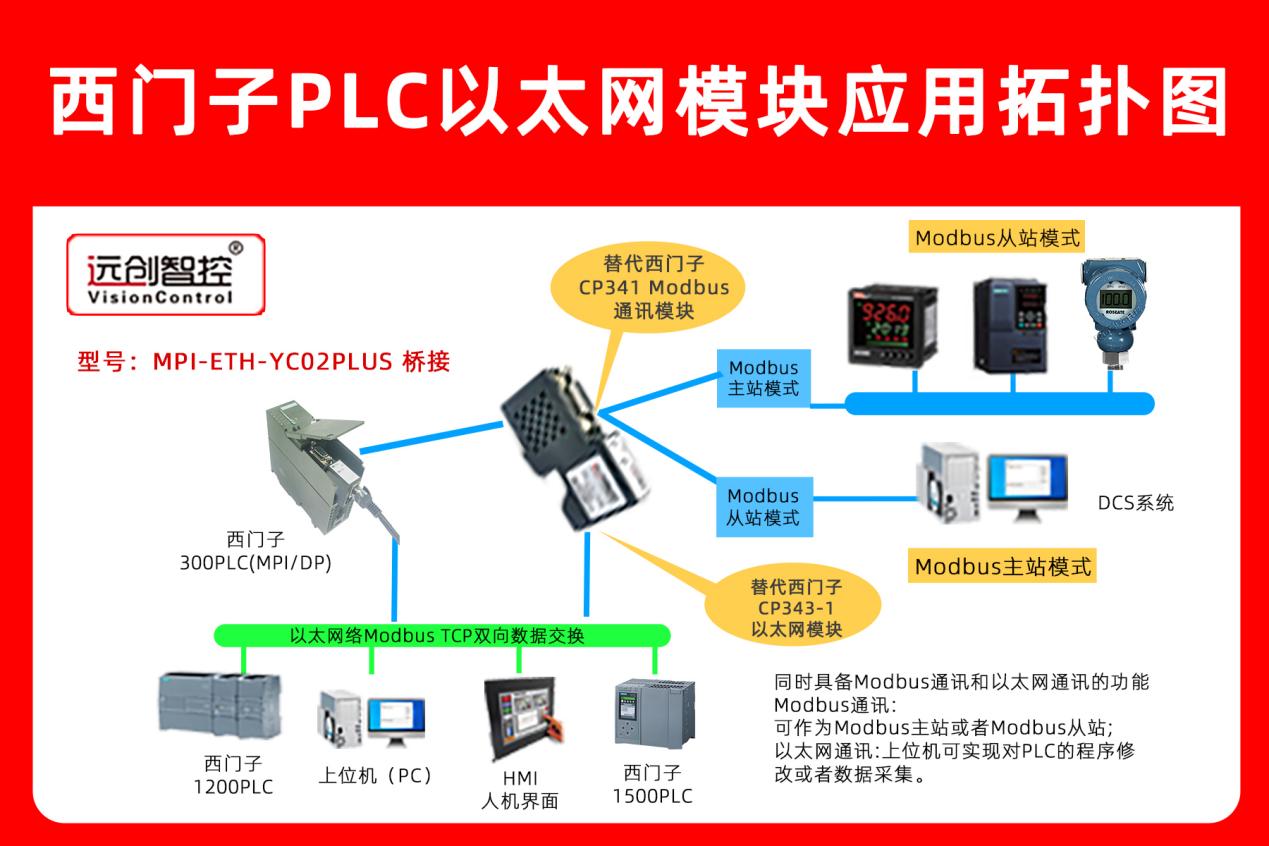

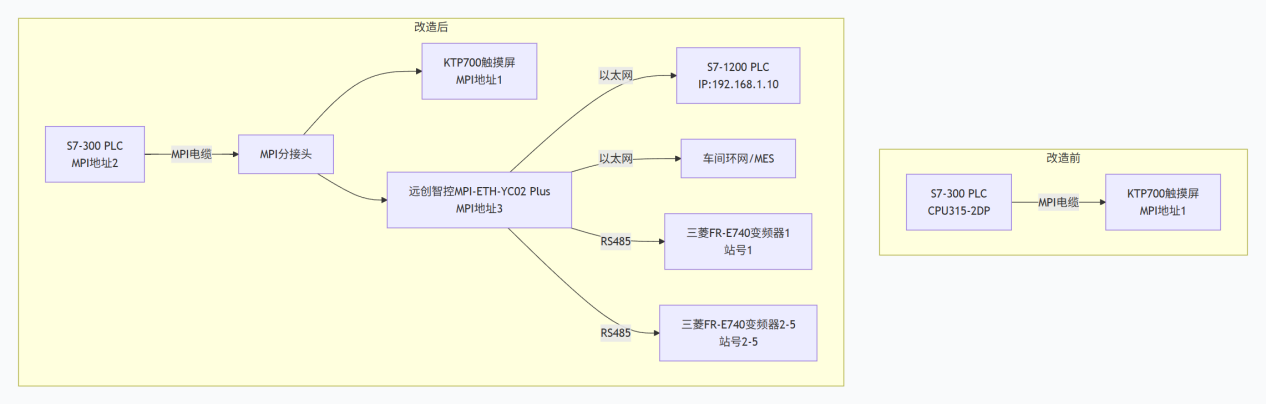

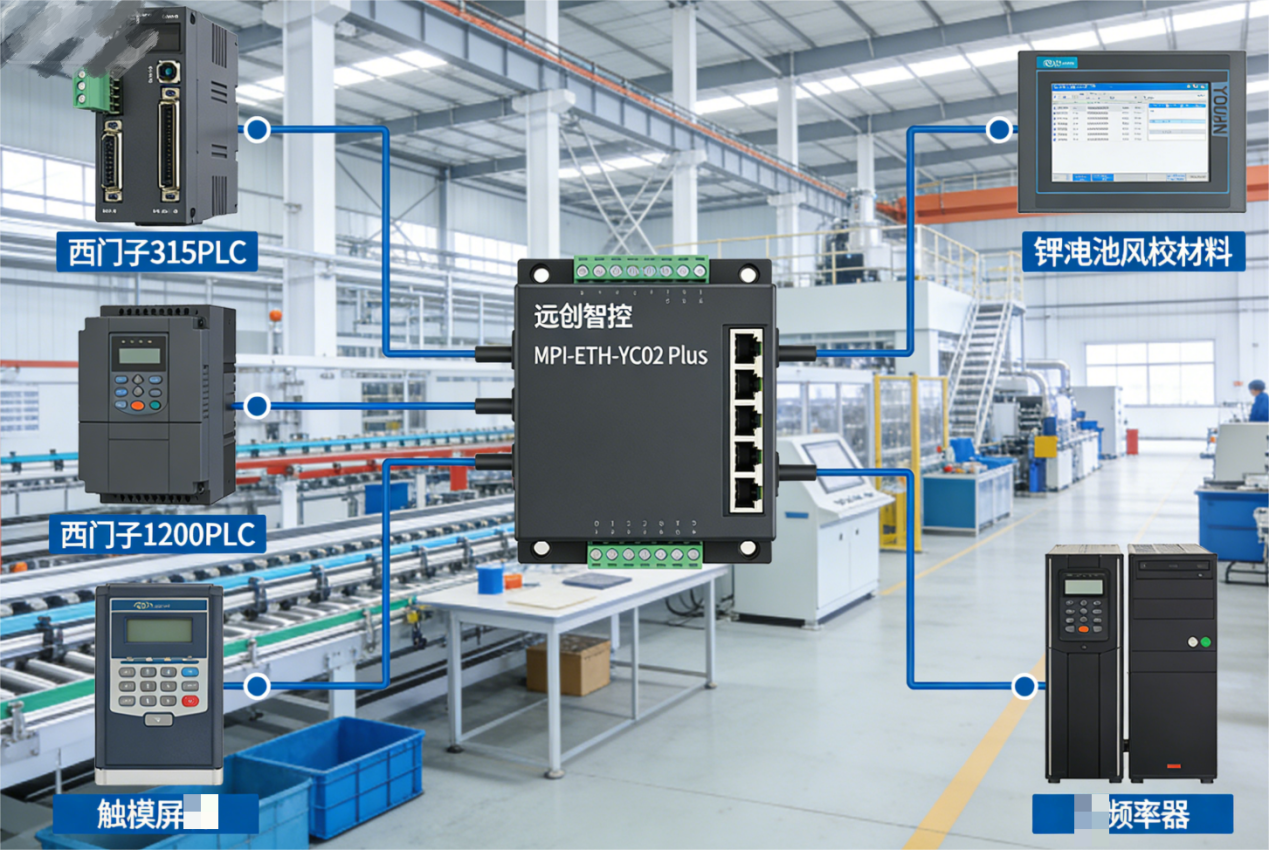

网络拓扑结构

详细实施步骤

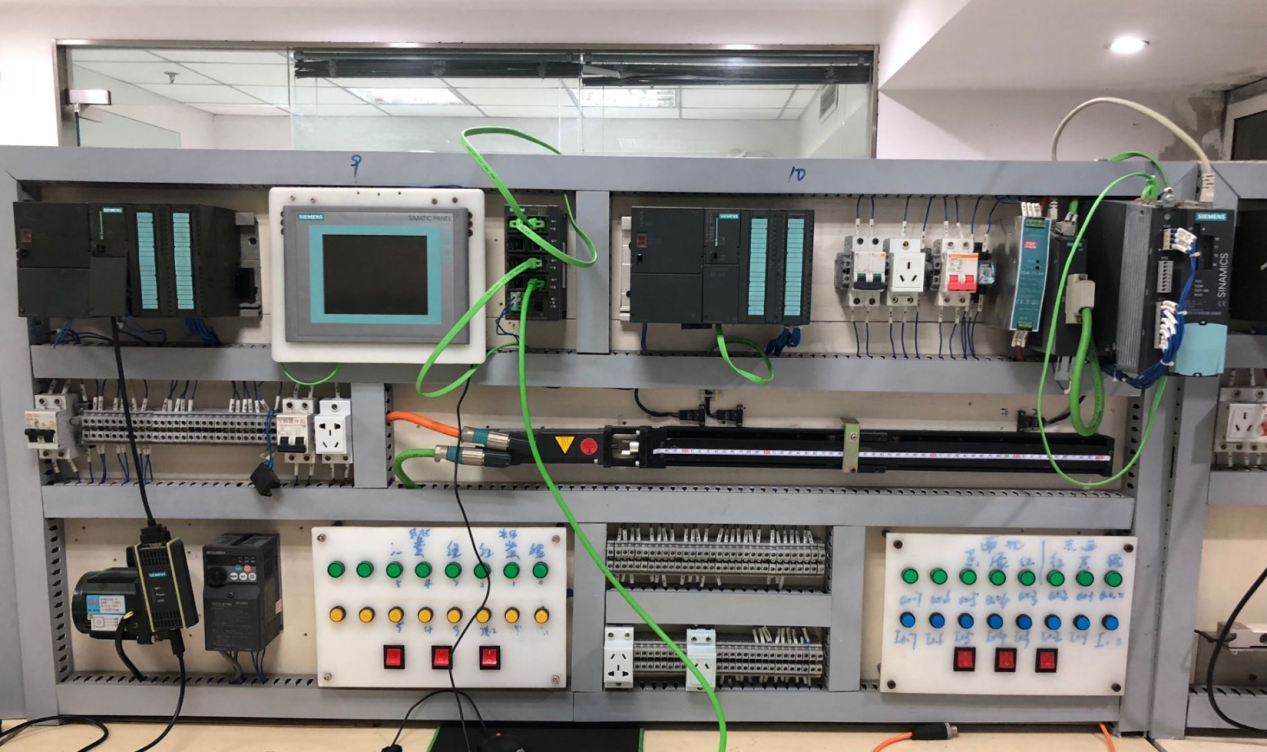

第一阶段：硬件部署

1. 断电安全：关闭辊道炉控制柜电源，挂牌上锁

2. MPI分支接入：

   - 断开S7-300原MPI电缆，安装MPI分接头（总线连接器带进出线口）

   - 主线接回S7-300，分支1接KTP700触摸屏，分支2接MPI-ETH-YC02 Plus的MPI口

   - 模块MPI地址通过拨码开关设为3（与原PLC地址2、HMI地址1不矛盾）

3. 以太网连接：

   - 模块LAN1口接S7-1200（直连网线）

   - 模块LAN2口预留接入车间环网（可选）

4. 变频器接线：

   - 模块RS485端子（A+/B-）接至变频器PU口

   - 5台变频器采用手拉手接线，首末端终端电阻拨至ON

第二阶段：软件配置

1. 模块参数设置：

   - 笔记本直连模块LAN口，浏览器访问192.168.1.100（默认IP）

   - 配置项：

     - 以太网IP：192.168.1.99（与S7-1200同网段）

     - MPI参数：波特率187.5Kbps，地址3

     启用MODBUS主站：9600bps/8/N/1，轮询5个站

     保存并重启

2. S7-1200编程（博途V17）：

   - 添加新设备，组态S7-300为非指定伙伴，IP指向192.168.1.99

   - 使用PUT/GET指令读写S7-300的DB块（如DB10.DBW0读取温度）

   - 通过MB_CLOCK指令读取模块内部缓存区变频器数据

3. 触摸屏验证：

   - 下载原项目至KTP700（MPI参数不变）

   - 验证所有操作画面正常，无延迟卡顿

第三阶段：联调测试

S7通讯测试：监控S7-1200变量表，确认温度、压力数据实时刷新（周期≤200ms）

MODBUS采集测试：读取变频器运行频率（40001地址），与现场面板显示一致

断线重连测试：拔插网线，恢复后数据自动续传，无丢失

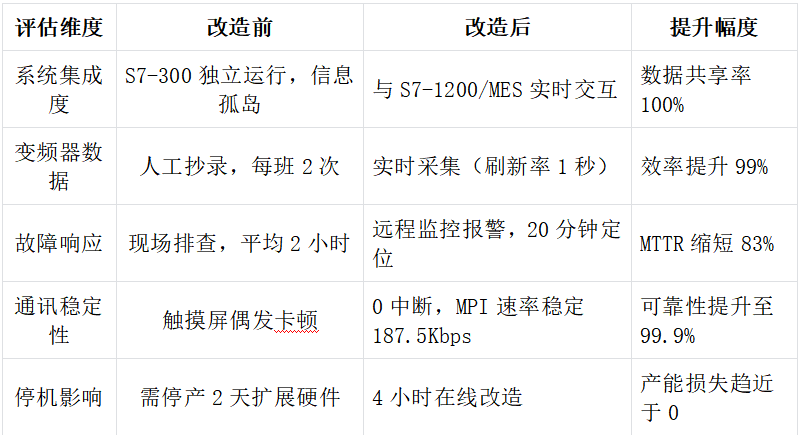

四、应用效果对比

五、行业前景与推荐

1.光伏：全球碳中和核心赛道，2025年设备市场规模破千亿，年增速超60%，产线智能化改造需求爆发，老旧PLC占比高达45%

2.新能源：2026年景气度持续上行，“太空光伏”等新赛道打开成长空间，储能、锂电材料扩产迅猛，设备互联需求迫切

3.生物医药：处于右侧行情起点，CRO/医疗器械景气回升，GMP合规要求驱动数据追溯，但验证周期较长

4.工业制造：存量市场大，但增速平缓，设备更新换代需求稳定

推荐理由：

光伏/新能源：设备密集、协议多样、扩产快速，对串口转以太网、以太网转换器等通讯改造工具需求旺盛，投资回收期<6个月

医药行业虽前景向好，但GMP验证周期长达3-6个月，短期项目落地较慢

六、总结

本方案通过远创智控MPI-ETH-YC02 Plus这一高性能以太网桥接器，实现了三大突破：

1. MPI网络无损扩展：在保留原触摸屏通讯的前提下，为S7-300开辟以太网通道，解决接口瓶颈

2. 多协议一站式融合：模块集串口转以太网功能于一体，同时解决S7 TCP通讯与MODBUS RTU采集需求，避免了多设备堆叠

3. 低成本快速改造：无需更换PLC、无需增加通讯处理器，4小时完成产线智能化升级

随着制造业数字化转型深化，设备通讯协议转换将成为老旧生产线升级的标准配置。在光伏、新能源等高景气行业，此类以太网转换器解决方案将助力企业以最低成本打通工业4.0数据通道，实现存量设备价值最大化。

相关技术交流请给武工留言
