标准技术风EtherCAT转Profinet网关与伺服器的使用点滴

西门子S7-1200与EtherCAT伺服驱动器通讯配置易错点解析

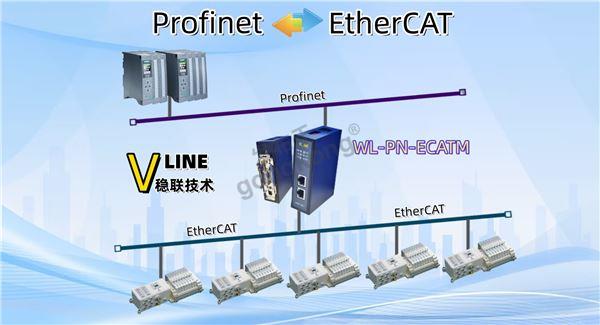

西门子S7-1200PLC通过EtherCAT转Profinet主站网关对接EtherCAT伺服驱动器时，通讯故障主要集中于物理接线不规范与伺服参数配置疏漏，其中网关EtherCAT主站端与伺服驱动器的接线细节、伺服参数设置是核心把控点，以下结合实操规范，重点说明易忽视细节与常见问题。

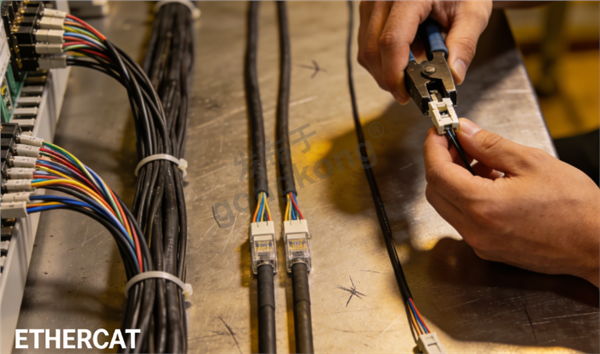

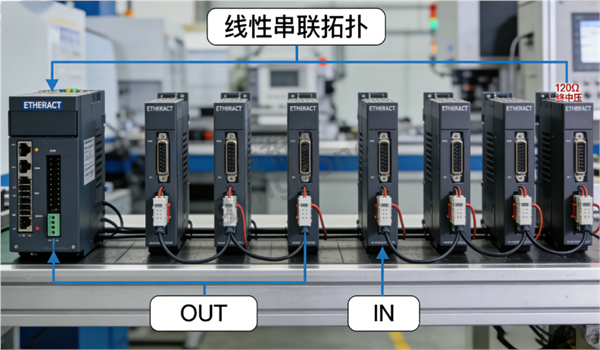

EtherCAT总线为高速差分串行总线，接线规范性直接决定通讯稳定性与控制精度，核心易忽视细节如下：一，是端口方向不可接反，网关EtherCAT主站的OUT端口需与伺服驱动器的IN端口对应连接，下一台伺服的IN端口接前一台的OUT端口，严禁IN/OUT反接，否则总线无法建立连接；二，是拓扑结构严格遵循线性，需采用“EtherCAT转Profinet网关→伺服→伺服→…伺服”的串联方式，禁止星形、树形接线，不可使用交换机分叉连接，避免信号反射导致通讯丢包；三，是终端电阻配置，总线两端必须接入120Ω终端电阻，网关端与最末端伺服驱动器均需启用，未配置或配置错误会引发通讯抖动、伺服响应滞后。

此外，屏蔽层接地与电缆选型易被忽视：需采用EtherCAT专用双绞屏蔽电缆，严禁用普通网线替代，电缆需远离伺服动力线（间距≥30cm），避免电磁干扰；屏蔽层采用“单端接地”，仅在网关侧接入接地端子排，伺服端屏蔽层悬空绝缘，防止地环流干扰伺服控制信号。端子压接需选用匹配线径的冷压端子，确保线芯无松动、虚接，避免伺服运行振动导致接线脱落。

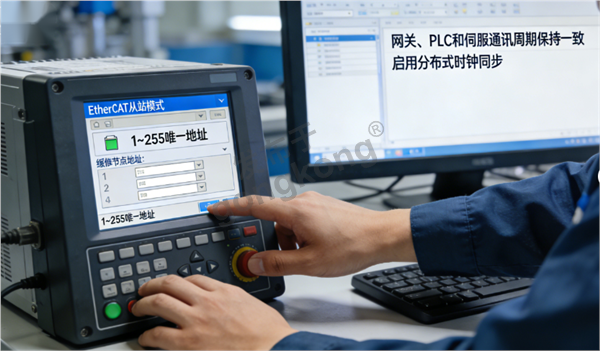

伺服驱动器设置直接影响通讯成败与控制精度，重点关注以下易忽视要点：一，是伺服需切换至EtherCAT从站模式，部分伺服默认是本地控制模式，需通过面板或软件启用EtherCAT从站功能，未启用则EtherCAT转Profinet网关无法扫描到设备；二，是节点地址唯一，伺服节点地址设为1~255之间的唯一值，与网关配置的从站地址严格一致，避免地址重复导致总线冲突；三，是通讯周期与时钟同步，伺服通讯周期需与网关、PLC保持一致（建议50ms以内），启用分布式时钟同步，确保指令下发与状态反馈同步，避免伺服定位偏差。

同时，需正确配置伺服PDO映射，将伺服位置、速度、扭矩等状态信号映射至网关输入区，将PLC下发的控制指令（启停、调速、定位）映射至EtherCAT转Profinet网关输出区，映射错位会导致控制失效；参数设置完成后需保存并重启伺服，未保存则断电后参数恢复默认，通讯中断。

常见故障排查：网关扫不到伺服，优先检查端口接线、终端电阻、从站模式；通讯连上但伺服无响应，核对节点地址、PDO映射、通讯周期；伺服定位偏差大，检查时钟同步、电缆干扰、端子接触。规范接线与精准配置，可确保伺服驱动器稳定运行，实现精准定位与调速控制。
