疆鸿智能PROFINET转CANopen让西门子与台达在锂电产线“无缝对话”

 1. 引言

在工业4.0和智能制造的浪潮下，工厂自动化的核心在于数据的互联互通。然而，由于历史原因和技术演进的差异，工业现场往往存在着两种不同的“语言”。

在高端装备制造中，控制器（PLC）通常采用实时以太网协议，如西门子主推的PROFINET；而执行层，如伺服驱动器，则多采用经典的现场总线，如CANopen。特别是在锂电新能源制造这种高精度、高速度的产线上，如何让西门子PLC与台达伺服驱动器高效对话，成为了系统集成的关键。疆鸿智能PROFINET转CANopen（JH-PN-COPM)网关正是解决这一痛点的桥梁。

 2. 协议背景：为什么需要转换？

   PROFINET (PN): 作为基于工业以太网的自动化标准，PROFINET广泛应用于控制器层级，具有高带宽、实时性强、易于集成到IT网络的特点。

   CANopen: 源于运动控制领域，基于CAN总线，以其高实时性、抗干扰性强和线缆成本低而著称。台达的ASDA-A2、A3等系列伺服驱动器均标配CANopen通讯接口。

在锂电设备（如涂布机、卷绕机、模切机）中，控制器往往选用带有PROFINET接口的PLC，而驱动电机则选用台达伺服。直接连接是不可能的，因此必须通过协议转换网关来进行数据映射。

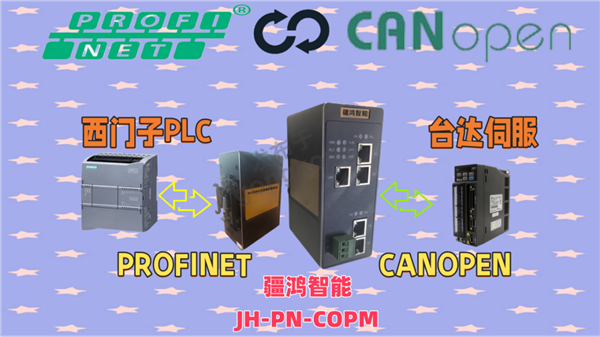

3. 系统架构：硬件的“握手”

为了实现通讯，典型的系统架构包含以下几个部分：

1.  主站设备： 西门子S7-1200/S7-1500 PLC（PROFINET控制器）。

2.  转换核心： PROFINET转CANopen网关（如捷米特JM-PN-COP、Anybus等品牌）。

3.  从站设备： 台达ASDA-A2系列伺服驱动器（CANopen从站）。

4.  拓扑结构：

       PN侧： PLC通过网线连接网关，PLC作为PROFINET Controller，网关作为PROFINET Device。

       CANopen侧： 网关作为CANopen主站，通过双绞线连接多台台达伺服。每个伺服驱动器需设置不同的Node ID（节点ID，通常由拨码开关设定）。

 4. 配置实战：让台达伺服动起来

要实现通讯，关键步骤在于对象字典（OD）的映射。CANopen通讯基于PDO（过程数据对象）和SDO（服务数据对象）。

 步骤一：驱动器端配置（使用台达ASDA-Soft软件）

   设置站号：例如将第一台伺服设为Node ID = 1，第二台设为Node ID = 2。

   设置波特率：与网关侧一致（通常为500kbps或1Mbps）。

   PDO配置：根据控制需求，定义TPDO（发送）和RPDO（接收）的映射。通常需要映射控制字（6040h）、目标位置（607Ah）、状态字（6041h）、实际位置（6064h）等。

 步骤二：网关配置

   PROFINET端： 在西门子博途（TIA Portal）中安装网关的GSDML文件。将网关添加到设备网络视图，分配IP地址。通过标准PN通讯，将控制数据（如速度、位置）写入网关的输入/输出缓存区。

   CANopen端： 在网关的配置软件中，将PROFINET侧的数据地址与CANopen的PDO进行链接。例如：

       将PLC发送的第1-2个字节（控制字）映射到伺服1的RPDO1（6040h）。

       将PLC发送的第3-6个字节（目标位置）映射到伺服1的RPDO1（607Ah）。

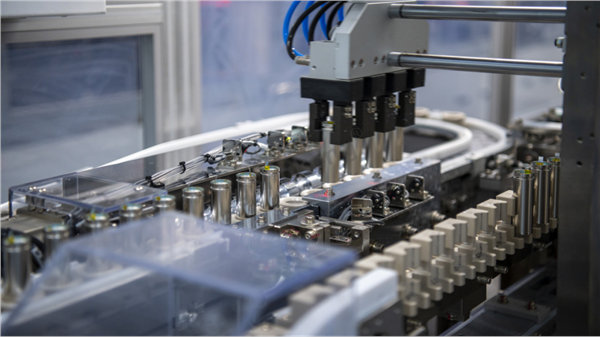

 5. 锂电行业典型应用场景

在锂电新能源制造的核心工序中，这种协议转换方案尤为重要：

   极片卷绕机： 极片张力控制要求极高响应速度。CANopen的同步PDO模式能保证多轴之间的同步性。通过PROFINET接收上位机的位置指令，转换为CANopen命令驱动台达伺服进行高速收放卷，确保极片不起皱、不断带。

   模切机： 需要精确的定位控制。PROFINET负责逻辑控制，网关将定位指令广播至CANopen网络，多台台达伺服协同完成极耳的成型切割。

   叠片机： 在Z字型叠片过程中，频繁的启停和定位需要通讯具有极低的延迟。通过网关的快速数据转发，实现了控制器与驱动器之间的实时交互。

 6. 技术总结与优势分析

在锂电新能源制造中采用PROFINET转CANopen方案，具有以下几个显著的优势与总结：

1.  异构系统融合： 它解决了高端PLC（PROFINET）与高性价比执行层（CANopen）之间的“代沟”，既保留了上层网络的IT开放性，又发挥了下层总线的实时稳定性。

2.  降低布线成本： CANopen的串行总线结构相比传统脉冲控制，大大减少了线缆数量。在长距离、多工位的锂电设备中，这能显著降低故障点和施工难度。

3.  数据交互丰富： 相比于脉冲控制仅能传递位置和方向，CANopen可以实时上传伺服的实际电流、温度、扭矩、报警代码等参数，为设备的预测性维护提供了数据基础。

4.  高实时性与同步性： 锂电工艺对多轴同步要求极高（如张力控制）。CANopen的SYNC同步报文机制，结合网关的实时转发，确保了多台伺服动作的微秒级同步，这是锂电生产高质量产品的技术保障。

5.  系统扩展灵活： 当产线需要增加工位时，只需在CANopen总线侧挂接新的伺服，修改网关配置即可，无需改动PLC的主站网络结构。

综上所述，PROFINET转CANopen网关作为工业通讯的“翻译官”，在新能源电池制造这一高精度、高效率的领域中扮演着不可替代的角色。它不仅实现了设备的互联，更优化了控制性能，是智能制造底层数据贯通的关键一环。
