打破国外企业垄断 广州赛影成功生产碰撞假人用腹部压力传感器 点击：2 | 回复：0
赛影（SINE）系列APTS（腹部压力传感器）是深入评估儿童及成人约束系统的重要工具。这是一种独特的传感器，用于评估腹部损伤和潜艇乘员 预测。符合联合国欧洲经济 第 R129 号法规规定了 APTS 的用途。

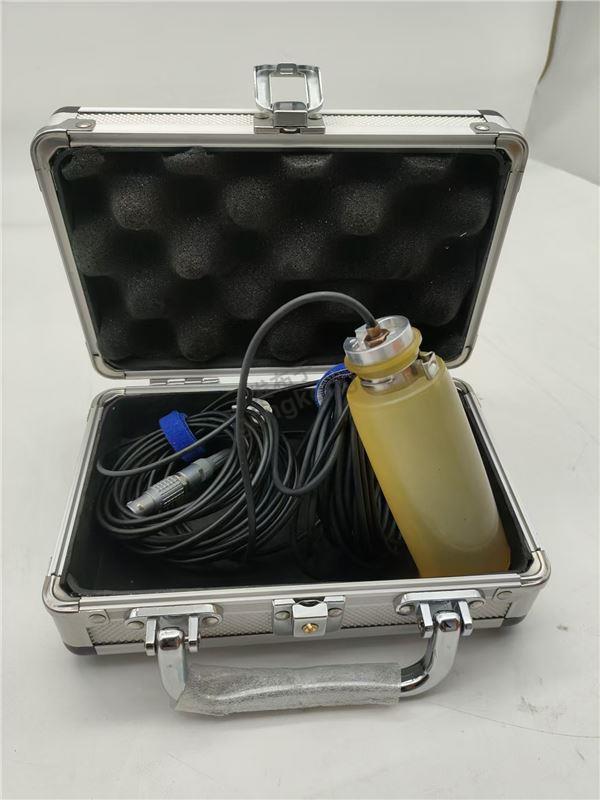

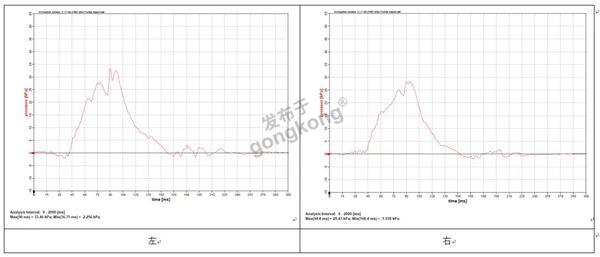

此外，世界范围内的大多数 NCAP 项目在其损伤评估能力中使用的 Q假人，新一代THOR假人碰撞测试同样适用。每个传感器都由柔软而坚固的圆柱形弹性体囊制成，其中填充有特定的液体，并用金属紧固件密封。传感器包括微型压力传感器和信号调节装置。流体弹性体组件的关键设计实现了非常高的生物逼真度和腹部组织的真实硬度。在碰撞测试中，传感器成对垂直插入腹部。通过记录碰撞冲击期间腹部内的压力，来评估约束系统满足伤害法规标准的能力。
它们有 3 种型号可供选择:
APTS-D30适用于 Q1 和 Q1.5 儿童假人
APTS-D40 用于 Q3和 Q6 儿童假人
THOR 5F小型女性碰撞假人
THOR AV 5F女性碰撞假人
APTS-D50用于Q10 儿童假人 THOR-AV-50M男性假人
▎技术参数
性能、环境和电子特性
范围 (bar/psi/kPa) | 5 / 73 / 500 | 温度 (°C) | -20 to 70 |
安全过载率 | 150% | 补偿温度 (°C) | 0 to 50 |
额定输出 (mV/bar) | 2.27 ±20% | 零点温度影响 (%RO/°C) | ±1% |
非线性 (%RO) | ±1.5% max. | 激励 (VDC) | 2.4 to 12 |
磁滞 (%RO) | ±1% max. | 桥路电阻 (Ω) | 2000-4000 ±10% |
线缆 | 长度 9m, PTFE 涂层, 铜线 6 x AWG 28/7 | ||

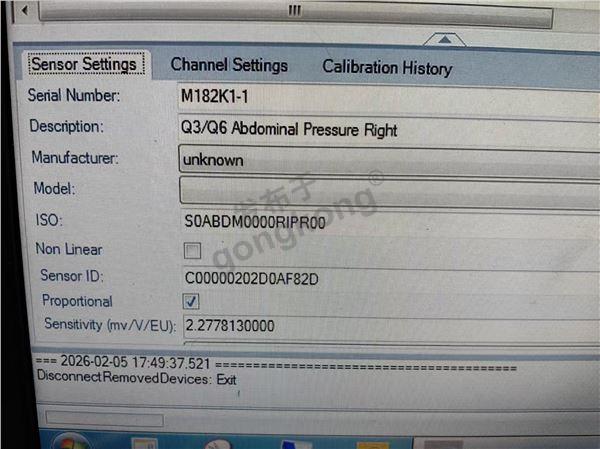

插头 | 35Z | TEDS (IEEE P1451.4) | DS2431 1024-bit EEPROM 芯片 |
APTS特性
传感器类型 | APTS-D30 | APTS-D40 | APTS-D50 |
尺寸：长x直径 (mm) | 105x30 | 125x40 | 141x50 |
重量 (g) | 81±2% | 160±2% | 272±2% |
生物保真度（bar/mm） | 1.01/10.81 +/- 10% | 0.67/16.51 +/- 10% | 0.60/15.81 +/- 10% |
保修期：产品交付后的12个月 | |||
