LabVIEW实现零件图像采集、预处理、型号识别、尺寸标定测量全流程一体化开发，兼顾工业现场的实用性与操作便捷性，适配多类型工业零件的检测需求。

硬件适配选型

基于 LabVIEW 的硬件无缝适配特性，完成系统硬件选型与搭建，硬件组合需满足图像采集的清晰度、传输的实时性及光源的稳定性要求，且所有硬件均能通过 LabVIEW 驱动模块实现快速配置与通讯调试：

1. 工业相机：选用 CMOS 工业相机，支持 1394B 接口，LabVIEW 可通过 IMAQdx 驱动直接实现相机参数（曝光、增益、分辨率）的可视化调节，无需复杂底层编程；

2. 光学配件：搭配变焦镜头、圆形漫反射 LED 光源及亮度调节器，LabVIEW 可联动控制光源亮度，适配不同零件表面的成像需求；

3. 采集与计算：采用 PCI-E 总线图像采集卡，LabVIEW 的 IMAQ 采集模块支持高速图像传输与缓存，配合工业计算机，满足图像实时处理与算法运算需求；

4. 辅助硬件：定制实验台架与漫反射底板，减少图像拍摄的反光与抖动干扰，保障成像质量。

LabVIEW 软件架构

依托 LabVIEW 视觉开发模块（IMAQ Vision）搭建四层软件架构，各模块通过 LabVIEW 的数据流编程模式实现无缝衔接，模块间数据交互高效，且支持实时调试与参数修改，完全贴合工程师的操作习惯：

1. 图像采集层：基于 LabVIEW 的 IMAQ Init、IMAQ Snap 等函数，实现单帧 / 连续图像采集，支持采集参数的一键保存与调用，可自定义采集触发方式；

2. 图像预处理层：调用 LabVIEW 视觉工具集，集成对比度增强、滤波、二值化等功能，函数参数可视化调节，处理效果实时预览；

3. 识别测量层：分设零件识别与尺寸测量两个子模块，通过 LabVIEW 的条件结构与事件结构实现功能切换，算法逻辑以图形化程序框图呈现，便于调试与优化；

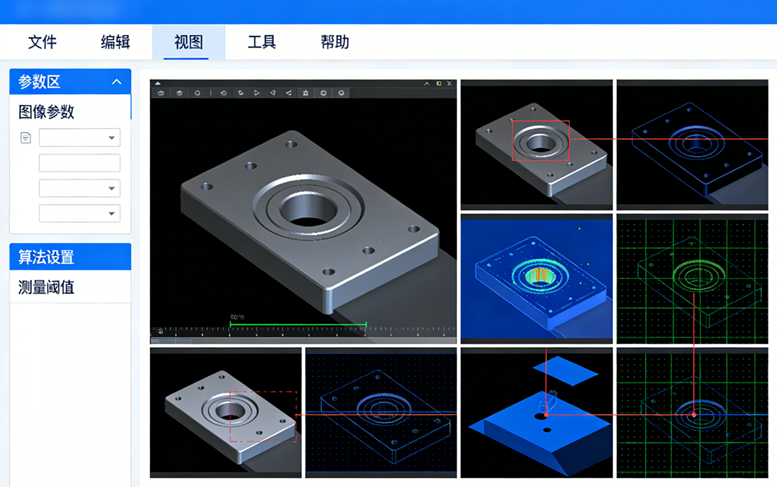

4. 结果输出层：利用 LabVIEW 的前面板控件，实现识别结果（零件型号）、测量数据（物理尺寸）的实时显示、数据存储与异常报警，支持与 PLC、DCS 等设备的数字 I/O 通讯。

图像预处理实现

基于 LabVIEW 的 Image Processing 函数库，完成零件图像的多环节预处理，解决图像噪声、对比度低、边缘模糊等问题，为后续识别与测量奠定基础，所有处理算法均通过 LabVIEW 封装函数实现，无需手动编写复杂算法，仅需调节参数即可适配不同零件图像：

1. 对比度增强：调用 LabVIEW 的查找表变换函数，通过自定义灰度值转换规则，拉伸零件与背景的灰度差，处理效果实时对比；

2. 图像滤波：选用中值滤波函数，有效滤除图像椒盐噪声，同时保留零件边缘信息，LabVIEW 支持自定义滤波模板大小，适配不同噪声类型；

3. 二值化处理：采用全局阈值二值化函数，结合 LabVIEW 的灰度直方图分析功能，自动确定最佳阈值，实现零件与背景的快速分离；

4. 边缘处理：调用 Sobel 边缘检测算子与形态学开运算函数，先提取零件边缘，再滤除边缘毛刺，LabVIEW 提供多种边缘检测算子与形态学结构元，可按需选择。

零件识别开发

基于 LabVIEW 的机器视觉模板匹配功能，设计高可靠性的零件灰度识别方案，针对传统灰度匹配计算量大、速度慢的问题，通过 LabVIEW 的算法优化与逻辑编程，实现识别效率与准确率的双重提升，适配 800 余种零件的型号识别需求：

1. 模板制作：利用 LabVIEW Vision Assistant 工具，完成零件标准模板的制作与保存，支持模板特征区域自定义、匹配参数（匹配度、偏移量）预设，且可自动生成 LabVIEW 程序框图，直接集成到系统中；

2. 二次分类：通过 LabVIEW 的圆拟合函数，根据零件内外圆直径对零件进行二次分类，同时划定匹配区域，大幅减少匹配计算量，圆拟合函数支持最小二乘法，拟合精度高；

3. 灰度匹配：调用 LabVIEW 的归一化互相关系数（NCC）匹配函数，有效克服光照变化带来的识别误差，匹配过程中通过 LabVIEW 的循环结构，实现模板旋转匹配，解决零件摆放角度不固定的问题；

4. 结果判定：利用 LabVIEW 的条件结构与数值运算功能，对匹配结果进行分析，输出零件型号，识别准确率≥99.5%，单零件识别耗时≤1 秒，满足工业现场的检测速度要求。

系统标定实现

依托 LabVIEW 的相机标定工具包，完成线性与非线性系统模型的标定，解决镜头畸变、像素坐标与物理坐标转换问题，标定过程可视化、操作简单，标定结果可保存为文件，后续测量可直接调用，大幅提升测量精度：

1. 标定原理：通过 LabVIEW 建立世界坐标系、摄像机坐标系、像平面坐标系与计算机图像坐标系的转换关系，支持一阶径向畸变修正，有效消除镜头畸变带来的测量误差；

2. 标定操作：选用点阵标定板，LabVIEW 可自动提取标定板圆点特征，自定义标定参数（相邻圆点物理距离、畸变系数个数），实时显示标定效果，生成标定数据报表；

3. 坐标转换：通过 LabVIEW 的数学运算函数，将标定得到的转换关系封装为子 VI，实现像素坐标到物理坐标的一键转换，无需手动计算，简化测量流程。

尺寸测量开发

基于 LabVIEW 的边缘检测与几何运算功能，结合系统标定结果，实现零件尺寸的高精度测量，测量过程全程由 LabVIEW 程序自动控制，仅需少量人工干预，测量精度可达 ±0.05mm，满足工业精密测量需求：

1. 边缘提取：调用 LabVIEW 的 Sobel 算子与边缘检测线段函数，结合人工划定感兴趣区域（ROI），精准提取零件圆形边缘点，减少干扰点影响；

2. 圆拟合运算：利用 LabVIEW 的最小二乘法圆拟合函数，对提取的边缘点进行拟合，得到零件圆形边界的像素坐标，拟合结果实时显示；

3. 物理测量：调用标定子 VI，将像素坐标转换为实际物理坐标，通过 LabVIEW 的数值计算函数，自动换算出零件的直径、半径等尺寸参数，测量数据支持实时显示、Excel 导出与历史查询；

4. 实验验证：通过 LabVIEW 的对比分析功能，将标定前后的测量结果与标准尺寸进行对比，直观展示标定对测量精度的提升效果，标定后测量误差显著降低，满足工业检测要求。

LabVIEW优势

本系统的开发与落地，充分发挥了 LabVIEW 在机器视觉领域的技术优势，其图形化编程与专业化的视觉函数库，大幅降低了机器视觉系统的开发门槛，提升了开发效率与系统稳定性，核心优势体现在：

1. 图形化编程：无需大量代码编写，以程序框图与前面板实现系统逻辑设计与人机交互界面开发，工程师可快速上手，系统调试与修改便捷；

2. 丰富视觉库：集成 IMAQ Vision 全套视觉函数，涵盖图像采集、预处理、特征提取、模板匹配、标定测量等全流程，函数封装度高，参数可调，适配多种机器视觉应用场景；

3. 硬件高适配：支持主流工业相机、图像采集卡、光源等硬件的驱动，可通过 Measurement & Automation 工具实现硬件的一键配置与通讯，大幅减少硬件适配时间；

4. 模块化设计：系统各功能模块可封装为独立子 VI，支持模块的灵活组合与拓展，后续可根据检测需求，快速添加新的零件识别模板或测量功能；

5. 实时性强：数据流编程模式保障模块间数据交互的实时性，配合高速图像采集与处理函数，满足工业现场的实时检测需求；

6. 交互友好：前面板支持可视化操作与结果显示，可自定义界面布局，适配工业现场工程师的操作习惯，同时支持数据存储、报警与远程通讯。

系统优化方向

结合工业现场的最新应用需求，以 LabVIEW 为基础，对系统进行进一步优化与升级，提升系统的智能化、自动化与适配性，满足更多复杂场景的检测需求：

1. 算法优化：利用 LabVIEW 的图像金字塔函数，对零件图像与模板进行多尺度缩放，进一步提升模板匹配速度，同时结合深度学习工具包，实现复杂表面零件的特征识别；

2. 自动 ROI：通过 LabVIEW 的特征提取与区域生长函数，实现感兴趣区域的自动划定，减少人工干预，提升测量的自动化程度；

3. 硬件升级：适配更高分辨率的 CCD 相机与无畸变镜头，利用 LabVIEW 的多相机采集功能，实现多视角零件图像的同步采集与融合，提升识别与测量的全面性；

4. 网络化拓展：利用 LabVIEW 的 TCP/IP 与 OPC UA 通讯功能，实现系统与工业物联网平台的对接，完成检测数据的远程传输、监控与分析，打造智能化检测系统；

5. 批量检测：结合 LabVIEW 的运动控制模块，与机械手、传送带等设备联动，实现零件的自动上料、检测与下料，打造全自动化的零件检测产线。
