新能源汽车行业高速发展背景下，充电环节的安全性、高效性与电池状态监测精度成为行业关注核心，传统充电检测手段存在数据采集抗干扰性差、参数监测不实时、SOC 预测精度不足等问题，难以适配直流快充的高要求。LabVIEW具备模块化编程、硬件适配性强、数据处理与可视化一体化的优势，结合数据采集硬件与智能算法，可构建一套高可靠性、高实时性的新能源汽车充电检测系统，实现充电全流程关键参数的采集、分析、记录与预测，适配不同温度工况下的直流快充检测需求。

设计思路

系统以 LabVIEW 为软件核心，搭配高精度数据采集卡、各类传感器搭建软硬件一体化检测架构，核心设计围绕实时数据采集、智能信号处理、参数可视化展示、数据存储分析四大维度展开。软件端依托 LabVIEW 的图形化编程环境，开发单通道检测模块，集成滤波、数据保存、算法运算等功能；硬件端通过传感器采集充电电流、电压、电池包温度、内阻等信号，经数据采集卡完成模 / 数转换后传输至 PC 端，由 LabVIEW 进行信号处理。同时引入改进 BP 神经网络算法，将电池内阻纳入输入层参数，提升 SOC 预测精度，实现 - 20℃~40℃全温区工况下的充电过程全参数监测，系统整体达成软硬件协同、算法与检测深度融合的设计目标。

LabVIEW 硬件适配

系统硬件层的核心适配由 LabVIEW 完成，其原生支持 NI 系列数据采集卡，本系统选用 USB-6251 数据采集卡，LabVIEW 为其提供专用驱动程序，无需额外开发驱动，大幅降低硬件适配成本与开发周期。LabVIEW 通过 DAQ 助手功能模块，实现与传感器、数据采集卡的快速通信，支持 RSE 信号采集模式，可对电流、电压、温度、内阻等模拟信号进行精准采集，采样频率可根据测试需求灵活调整，同时具备强抗干扰能力，能有效过滤试验台架的环境干扰信号，保证采集数据的准确性。

此外，LabVIEW 支持硬件设备的模块化管理，可在软件界面直接完成硬件参数配置、通道选择、信号校准等操作，无需手动调试硬件，实现硬件状态的软件化管控，当检测硬件需要拓展时，仅需在 LabVIEW 中添加对应采集通道，即可完成硬件拓展适配，具备良好的系统可扩展性。

LabVIEW 软件功能

LabVIEW 作为系统软件核心，实现了充电检测的全功能开发，其功能模块围绕检测需求进行定制化设计，核心功能如下：

实时数据采集：通过 DAQ 助手模块搭建采集通道，对电池包水温、电池包温度、充电电流、电压、SOC 等信号进行实时采集，采集数据实时传输至 LabVIEW 前面板，实现参数的动态显示；
信号滤波处理：开发专用滤波程序，依托 LabVIEW 的 Filter Signal 模块，根据测试信号的频率范围实时调整滤波器参数，有效抑制频率干扰，保证采集信号的平滑性与准确性，为后续数据分析提供高质量数据基础；
数据存储管理：设计自动化数据保存程序，可在 LabVIEW 界面自定义存储文件夹，将每次充电的全参数数据按时间戳自动保存，支持波形图、数值数据的同步存储，同时兼容主流数据库格式，便于后续数据查询、导出与深度分析；
算法运算集成：将改进 BP 神经网络算法的数学模型转化为 LabVIEW 图形化程序，通过公式节点、循环结构实现算法的软件化运行，完成输入层参数运算、隐藏层激活、输出层预测的全流程，实现 SOC 的实时预测；

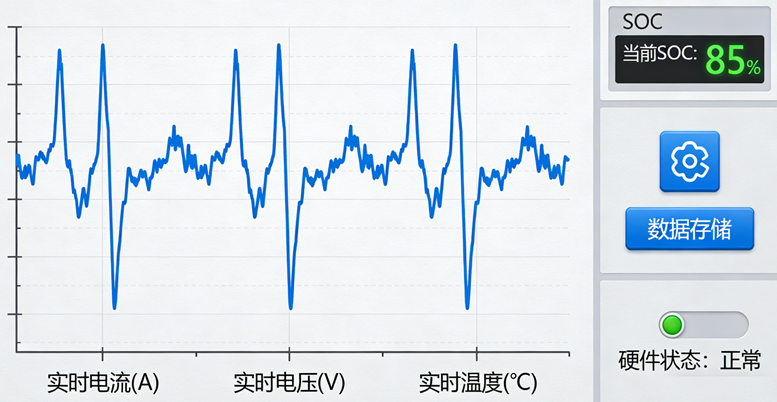

可视化交互：定制化设计 LabVIEW 前面板，将所有检测参数、波形图集中展示，界面包含参数数值显示、实时波形曲线、硬件状态指示等模块，操作简洁直观，支持测试过程中的实时监控与参数调整，符合工程测试的操作习惯。

LabVIEW 的图形化编程特性让所有软件功能均可通过模块拖拽、连线的方式实现，无需复杂的代码编写，开发效率高，且程序调试便捷，可在运行过程中实时查看各模块的运行状态，快速定位程序问题，大幅提升系统开发与调试效率。

全工况实测应用

依托 LabVIEW 搭建的检测系统，开展 - 20℃低温、25℃常温、40℃高温三大典型工况下的直流快充实测，测试对象为 78.4kW・h 三元锂电池，额定电压 355.2V，试验符合国标相关要求。

LabVIEW 在实测过程中展现出强环境适应性，可在 - 20℃~40℃全温区稳定运行，采集的电流、电压、温度等参数波形图与数据经充电桩表显数据验证，完全一致，充电时间、起止 SOC、母线电压变化等关键指标的检测误差可忽略不计。在低温工况下，系统记录到充电时间 123.5min，SOC 由 0.5% 充至 100%；常温工况充电时间 113.5min，SOC 由 1.0% 充至 99.5%；高温工况充电时间 109.3min，SOC 由 0.9% 充至 100%，LabVIEW 将所有工况的测试数据自动分类存储，同时生成各参数的时间变化曲线、内阻与 SOC 关联曲线，为充电特性分析提供直观的数据支撑。

实测结果表明，基于 LabVIEW 的检测系统在全工况下具备高稳定性、高准确性，可完全满足新能源汽车直流快充的检测需求。

算法融合与精度

本系统依托 LabVIEW 的数值运算能力，实现改进 BP 神经网络算法的深度融合，解决了传统 SOC 预测精度不足的问题。LabVIEW 通过公式节点实现 BP 神经网络的权值计算、激活函数运算，以开路电压、充放电电流、电池温度、电池内阻为输入层，SOC 为输出层，隐藏层节点数经 LabVIEW 仿真测试优化为 10 个，最大迭代次数 1000，误差阈值 1×10⁻⁶，学习率 0.01，激活函数选用双曲正切函数，通过 LabVIEW 的循环结构完成算法的迭代训练。

为验证预测精度，采用 MSE、R²、MAE 三项误差指标，通过 LabVIEW 完成误差计算与分析，结果显示 SOC 预测的 MSE 为 0.1935、R² 为 0.6811、MAE 为 0.3732，算法输出曲线与实际曲线的总体拟合度达 87.93%，相较于传统 BP 神经网络，拟合度与预测精度大幅提升。LabVIEW 的算法集成能力让智能算法与检测系统无缝融合，实现了从数据采集到参数预测的一体化处理，提升了系统的智能化水平。
