WH311 水位传示仪核心采用静压式测量原理，基于液体静力学帕斯卡定律，结合压敏元件的压阻效应，经温度补偿与数字处理，将水柱压力转化为准确的水位数据，适配深井、消防水池等多场景水位监测。以下从核心原理、工作流程、关键技术等方面展开说明：

核心测量原理

液体内部某点静压力与该点到液面高度成正比，基本公式为P=ρgh+P0（P为测量点静压力，ρ为液体密度，g为重力加速度，h为液位高度，P0为液面上大气压）。探头投入水中后，水柱压力作用于传感器薄膜，内置隔离型压力传感器利用压阻效应，使内部电阻桥形变，电阻值变化并转化为电信号，再通过导气管将大气压引入背压腔抵消P0，仅测量液体静压P=ρgh，从而准确的换算水位高度。

完整工作流程

1.     压力感知：探头投入水下测点，水柱压力作用于不锈钢薄膜，压敏元件的电阻桥因形变改变电阻值，实现压力到电阻信号的转换，响应快，可捕捉水位瞬时变化。

2.     温度补偿：内置 NTC 温度传感器同步监测水温，WHSENSORS 智能芯片依据实测温度修正液体密度，抵消温度对传感器零点和满量程漂移的影响，保障测量稳定性。

3.     信号处理：传感器输出的毫伏级信号经放大、线性修正、A/D 转换等数字处理，转化为 4-20mA 标准电流信号或 RS485 数字信号，通过电缆传输至显示仪表。

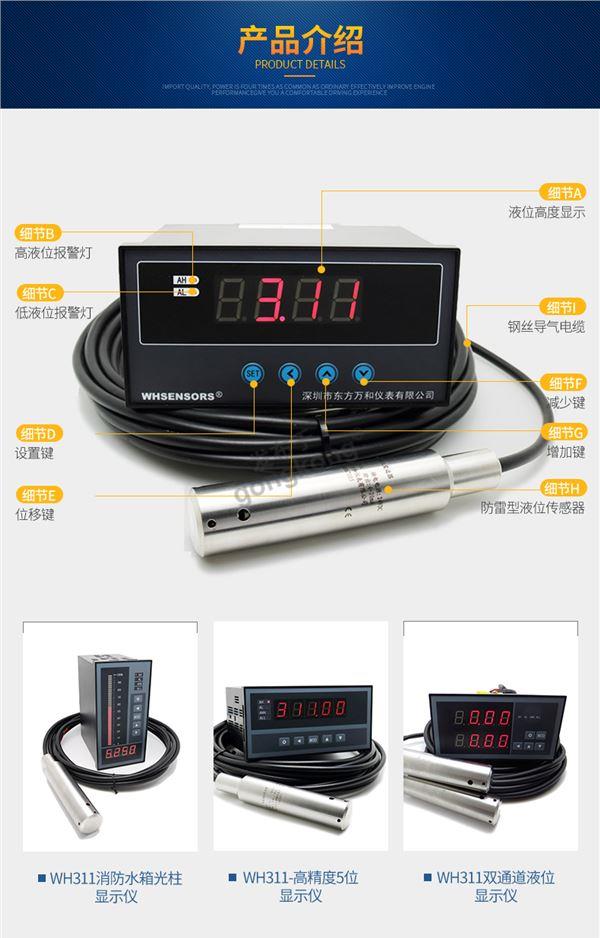

4.     数据输出与显示：显示仪表解析信号为水位数值，以数字与光柱形式呈现，同时可通过继电器输出开关量信号，实现高低水位报警及水泵等设备的自动控制。

关键技术支撑

·        激光静压技术：采用激光标定校准零点与满量程，提升测量精度，部分量程误差可控制在 1 厘米以内。

·        抗干扰设计：具备三重防雷模块，防护感应雷击；IP68 防水等级，激光封焊结构，适应复杂水下环境；信号传输抗电磁干扰，不受水面波动、井壁反射等影响。

·        适配性强：最大量程可达 1000 米，可满足深井、消防水池、地热井等不同场景的水位监测需求，支持远距离传输与数据存储。

二、水位测量的技术实现流程

探头内置激光标定扩散硅压敏元件，利用压阻效应将静压转换为电阻变化，钛合金隔离膜片直接承受水流压力，保护内部敏感元件免受泥沙、腐蚀影响，当水位变化导致压力改变时，膜片产生微小形变，使硅芯片上的电阻桥臂阻值变化，输出与压力成正比的毫伏级电信号.

信号放大与转换

采用 WHSENSORS 专用放大电路，将微弱信号放大至可处理范围，降低噪声干扰

高精度 A/D 转换器将模拟信号转换为数字信号，确保数据采集精度智能补偿与修正

温度补偿：内置高精度 NTC 温度传感器同步采集水温，自动修正水温对水密度 (ρ) 和传感器性能的双重影响，补偿范围 - 30℃～+85℃

非线性修正：通过激光标定数据建立数学模型，消除传感器的非线性误差

零点 / 满量程漂移补偿：长期监测中自动校准，确保年稳定性误差≤0.1% FS

水位计算与基准转换

结合预设的基准面高程，将测量的水柱高度转换为绝对水位值（相对于海平面或指定基准点）

公式：绝对水位 = 基准面高程 - 传感器埋深 + 测量水柱高度 (h)

三、水温测量原理

传感元件：内置高精度 NTC 热敏电阻，与压力传感器集成一体，同步采集水温数据

工作机制：温度变化导致热敏电阻阻值改变，通过专用电路转换为标准电信号，经 A/D 转换为数字量

精度保障：与水位测量共享同一补偿系统，确保水温数据精度达 ±0.1℃，为水位计算提供准确的密度修正依据

四、数据记录与输出

数据存储：内置大容量存储芯片，可存储 10 万条水位、水温数据，支持设置 1 分钟至 24 小时的自定义采集间隔

输出方式

标准 4-20mA 电流信号或 RS485 数字信号（Modbus 协议），适配各类监测系统

支持 NB-IoT/LoRa/4G 无线传输，数据实时上传至云端平台

本地 U 盘导出历史数据，适配无网络环境下的数据备份

五、关键技术优势

激光静压式技术：相比传统静压式，测量精度提升至 ±0.1% FS，分辨率达 0.1cm，适合抽水试验等动态监测场景

三重防雷设计：适应野外恶劣环境，保护仪器免受雷击损坏

低功耗设计：内置锂电池，支持 1-3 年连续工作，适合长期无人值守监测

IP68 防护等级：全密封结构，可长期浸泡在水下，适用于深井、地热井等复杂工况
