橡胶工业“隐形桥梁”诞生记：疆鸿智能穿越EtherNet/IP转EtherCAT的数据峡谷

 一、项目背景

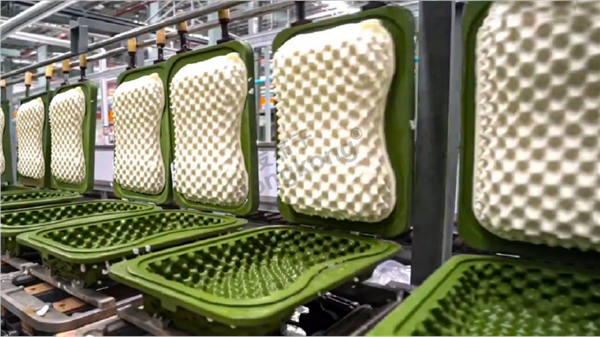

橡胶加工制造属于流程与离散制造相结合的复杂工业场景，其生产过程对实时性、同步性与控制精度要求极高。在密炼、挤出、硫化等关键工序中，传统控制方案常面临不同品牌设备协议不兼容、数据交换延迟大、系统扩展性差等难题。某大型橡胶制品企业为提升生产线协同效率与数据整合能力，决定对密炼车间控制系统进行升级改造，核心需求是实现罗克韦尔ControlLogix PLC对多台支持EtherCAT协议的伺服驱动器、远程IO站及专用测量仪表的集中精确控制。这需要一种能够在EtherNet/IP与EtherCAT两大主流工业以太网协议间实现高效、稳定转换的互联解决方案。

 二、项目核心设备与实施方案

核心设备清单：

 - 控制层：罗克韦尔ControlLogix 5580系列PLC

 - 协议转换枢纽：疆鸿智能EtherNet/IP主站转EtherCAT从站工业网关

 - 执行与采集层：多台支持EtherCAT的伺服驱动系统、高精度温度/压力传感器模块、分布式IO站点

 - 网络设备：工业以太网交换机、铠装光缆

(1) 网关连接拓扑架构

网络拓扑采用分层式结构。上层信息层以ControlLogix PLC为核心，通过标准以太网连接至车间监控系统（SCADA）。关键在于控制层：PLC的EtherNet/IP端口与JH-EIP-MECT网关的EtherNet/IP从站接口直接相连。网关在此逻辑中配置为EtherNet/IP网络上的一个从属设备（Adapter），其IP地址固定，与PLC处于同一子网。PLC通过周期性或非周期性通信向网关交换数据。

下层现场设备层，JH-EIP-MECT网关的EtherCAT主站接口发挥核心作用。它作为EtherCAT网络的主控制器（Master），通过一条以太网电缆（遵循EtherCAT物理层标准）以菊花链方式依次串联多台EtherCAT从站设备，包括：

 1. 伺服驱动器：用于控制密炼机转子转速与上顶栓压力。

 2. 远程IO模块：采集各温控区的热电偶信号及液压阀状态。

 3. 专用测量仪表：如在线门尼粘度仪的EtherCAT通信模块。

网关内部的核心功能是实时、确定性地将来自PLC的CIP指令与数据映射为EtherCAT数据帧（过程数据对象PDO与服务数据对象SDO），并分发至对应的从站设备；同时，将从站返回的工艺数据打包回传至PLC，形成一个闭合的实时控制环。

(2) 网关配置过程简述

配置工作主要分为两步：

 1. EtherNet/IP侧配置：在罗克韦尔Studio 5000软件中，安装网关的EDS文件。随后将网关作为“通用EtherNet/IP模块”添加到PLC的I/O配置树中。根据网关技术手册，定义好输入/输出数据块的大小与结构，例如，将32字节输入映射为从EtherCAT网络读取的传感器数据，32字节输出映射为发送至伺服驱动器的控制字与设定值。设置合理的RPI（请求数据包间隔）时间，以满足工艺控制周期。

 2. EtherCAT侧配置：使用网关厂商提供的专用配置工具（通常基于XML或图形化界面）。首先扫描物理连接的EtherCAT从站设备，生成真实的网络拓扑。然后，为每个从站设备分配其在EtherCAT过程数据中的映射地址与位长。例如，配置第一个伺服驱动器的控制字（16位）和速度设定值（32位）映射到网关输出数据的特定偏移地址。最后，将完整的配置信息下载至网关的闪存中。网关上电解压后，即能自动建立EtherCAT主站通信，并完成与EtherNet/IP侧数据的双向映射。

 三、应用效果与技术价值

实施该网关解决方案后，系统取得了显著成效：

1. 实现异构系统无缝集成：成功将罗克韦尔PLC的顶层控制优势与高性能EtherCAT设备的实时运动控制、精准采集能力相结合，打破了协议壁垒，避免了更换全部设备的巨额成本。

2. 提升控制性能与精度：EtherCAT的分布式时钟机制和纳级同步精度，确保了密炼过程中转子速度、温度和压力的严格同步控制。胶料的混炼均匀性与批次一致性得到统计学上的显著改善，门尼粘度波动范围缩小约15%。

3. 简化布线与维护：EtherCAT的菊花链拓扑节省了大量交换机与并行布线，降低了安装成本和故障点。网关的模块化配置与诊断功能，使得设备增减与故障排查更为便捷，平均故障修复时间（MTTR）缩短约30%。

4. 增强数据透明性与系统扩展性：所有底层设备数据通过网关统一上传至PLC并进而集成至MES系统，实现了生产数据的全链路追溯。未来新增EtherCAT设备时，只需在网关配置中添加，无需改动上层PLC程序架构，系统扩展灵活。

此项实践表明，在橡胶工业等复杂流程中，选择专业的工业网关进行协议转换，是构建高效、开放、柔性智能制造系统的有效且经济的技术路径，为行业的数字化转型提供了关键的网络互联支撑。
