 一、 项目背景

随着工业物联网与智能建筑技术的深度融合，楼宇控制系统正朝着更高度的自动化、集成化与智能化方向演进。传统的楼宇自控系统往往面临多品牌设备协议异构、信息孤岛林立、实时控制能力不足等挑战。为实现对楼宇内暖通空调、照明、安防等子系统的高效集中管理与精准协调控制，某现代化楼宇智能控制升级项目引入了一种关键网络融合设备——ETHERNET/IP转ETHERCAT协议转换网关。该网关的核心使命在于，打通上层信息管理层与底层实时设备控制层之间的数据壁垒，将罗克韦尔（Rockwell）PLC强大的逻辑处理与调度能力，无缝延伸至高性能、高实时的ETHERCAT设备网络，从而构建一个统一、高效、敏捷的智能控制架构。

 二、 项目核心设备与系统连接

核心设备清单：

   控制系统核心：罗克韦尔ControlLogix或CompactLogix系列PLC（作为系统主控制器）。

   网络融合枢纽：高性能ETHERNET/IP转ETHERCAT协议转换网关。该网关具备双网络接口与协议栈，是关键的数据桥梁。

   现场执行设备：支持ETHERCAT通信协议的各类高性能驱动与I/O模块，如伺服驱动器、变频器、远程I/O站、高精度传感器接口模块等，用于直接控制风机、水泵、阀门、执行器及采集密集点位信号。

   上位监控系统：运行FactoryTalk View或类似组态软件的工业计算机。

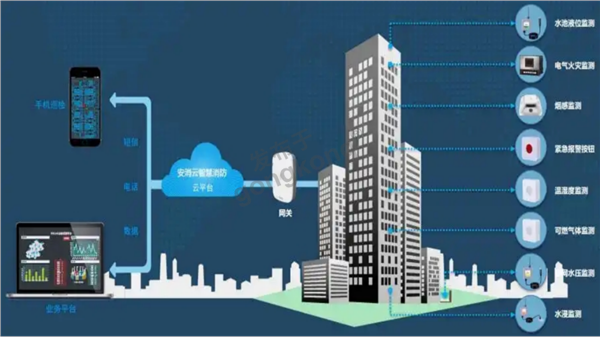

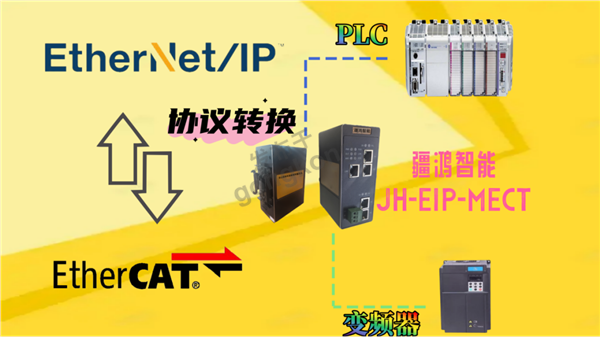

(1) 系统连接拓扑图

系统采用层次化网络架构：

```

[罗克韦尔 PLC] (主站/扫描器)

     |

     | <--- ETHERNET/IP 协议 (基于标准TCP/IP网络) --->

     |

[ETHERNET/IP转ETHERCAT网关] (作为ETHERNET/IP从站)

     |

     | <--- ETHERCAT 实时以太网协议 (主站) --->

     |

[ETHERCAT从站设备链] (如：伺服驱动器1 → 远程I/O站 → 变频器 → ...)

```

连接阐述：

网关在网络中扮演双重角色。其ETHERNET/IP接口配置为适配器（Adapter）从站模式，通过标准工业以太网交换机接入控制系统网络，接受来自罗克韦尔PLC的周期性数据交换（CIP通信）或即时指令。其ETHERCAT接口则作为主站（Master），主动发起通信，以微秒级周期与下游连接的各类ETHERCAT从站设备进行高效、确定性的数据交互。这种拓扑结构使得PLC无需直接处理ETHERCAT协议细节，仅通过熟悉的CIP通信即可间接、透明地控制整个ETHERCAT网络。

(2) 配置过程概要

1.  PLC侧配置：在罗克韦尔Studio 5000编程软件中，通过EDS文件或通用模块定义，将网关的ETHERNET/IP接口添加为一个通用从站设备，并定义好输入/输出数据映射区（如32字输入/32字输出）。

2.  网关侧配置：使用网关厂商提供的专用配置工具。

       首先，设定网关的IP地址，确保与PLC处于同一子网。

       其次，扫描并配置其ETHERCAT主站网络，自动识别物理连接的从站设备（如伺服驱动器、I/O模块），并依据设备描述文件（ESI）将其有序排列到网络列表中。

       最后，关键步骤：建立PLC数据映射区与各个ETHERCAT从站设备过程数据（PDO）之间的一一对应关系。例如，将PLC输出区的前几个字映射到伺服驱动器的“控制字”与“目标位置”，将伺服驱动器的“状态字”与“实际位置”映射到PLC输入区的相应位置。

3.  下载与联调：将配置分别下载至PLC和网关，进行网络启动与数据循环测试，确保双向通信稳定、数据准确。

 三、 技术方案与系统架构优势

本方案构建了一个“信息层（ETHERNET/IP）+ 实时控制层（ETHERCAT）”的混合架构。其技术优势显著：

   协议无缝转换：网关实现了CIP报文与ETHERCAT数据帧的高效、低延时双向转换，解决了异构网络直接通信的难题。

   保留各自优势：上层利用ETHERNET/IP的开放性、通用性，易于与IT系统集成及实现远程监控；下层发挥ETHERCAT的高性能、高同步精度（可达微秒级）、灵活的拓扑（线型、星型）及优异的带宽利用率，尤其适合对运动控制、快速响应有严苛要求的设备。

   简化PLC程序：PLC工程师无需学习ETHERCAT协议，沿用标准的标签化编程方式，即可操作远端复杂的ETHERCAT设备，极大降低了开发与维护难度。

   提升系统性能：相较于传统的离散I/O或低速现场总线，ETHERCAT网络大幅提升了数据吞吐量和控制实时性，使得楼宇内各子系统（如照明调光、窗帘精准控制、通风设备调速）的协同响应更为迅速、精准。

 四、 应用成效

通过部署疆鸿智能ETHERNET/IP转ETHERCAT网关方案，该项目取得了显著成效：

1.  实现了跨协议系统集成：成功将罗克韦尔控制平台与高性能ETHERCAT设备网络整合，打破了技术壁垒，构建了统一的控制平台。

2.  大幅提升了控制响应速度与精度：设备级控制周期缩短，同步性提高，使得楼宇环境调节更及时、舒适度更高，设备运行更节能。

3.  降低了布线复杂性与成本：ETHERCAT的线型拓扑和高速通信减少了对大量独立控制线的需求，简化了电气柜设计与现场施工。

4.  增强了系统扩展性与维护性：新增ETHERCAT设备只需在网关配置中添加，对上层PLC程序影响极小，系统扩容灵活。集中式的数据映射也使故障诊断与排查更为直观便捷。

综上所述，ETHERNET/IP转ETHERCAT网关在楼宇智能控制项目中的成功应用，为工业协议融合与高性能实时控制提供了典范，有效推动了智能楼宇控制系统向更高水平的集成化、实时化与智能化发展。
