焊接材料生产车间中基于疆鸿智能ETHERNET IP转ETHERCAT网关的PLC互联方案

 一、项目背景

在焊接材料生产过程中，自动化控制系统的高效集成是提升产品质量与产能的关键。罗克韦尔PLC作为主流控制平台，广泛采用ETHERNET IP协议实现上层通信，而现场设备如伺服驱动器、智能传感器等常基于ETHERCAT协议以保障实时性能。为打破协议壁垒，本项目引入协议转换网关，实现ETHERNET IP与ETHERCAT的无缝对接，从而构建统一、灵活的产线控制网络。

 二、项目核心设备清单

- 罗克韦尔ControlLogix 5570 PLC（支持ETHERNET IP）

- 协议转换网关（型号示例：JH-EIP-MECT，具备ETHERNET IP从站与ETHERCAT主站功能）

- ETHERCAT从站设备：包括焊接机器人伺服系统（如倍福AX5000系列驱动器）、远程I/O模块（如魏德米勒UR20系列）及温度传感器

- 工业以太网交换机

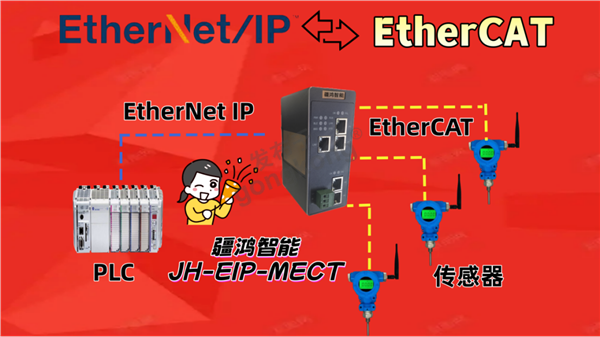

（1）网关连接方式拓扑图

系统拓扑采用分层结构：上层监控网络中，罗克韦尔PLC作为主站通过以太网交换机连接至网关的ETHERNET IP接口（网关作为从站）；下层设备网络中，网关作为ETHERCAT主站，通过菊花链拓扑连接各ETHERCAT从站设备。具体链路为：PLC→交换机→网关（ETHERNET IP从站端）→网关（ETHERCAT主站端）→焊接机器人伺服→I/O模块→传感器，形成双向数据流通路。

（2）配置过程

配置分为两步：首先，在罗克韦尔Studio 5000中设置PLC的IP地址，并添加网关为从站设备，定义输入/输出数据标签；其次，通过网关专用配置软件（如NetIOT）扫描ETHERCAT网络，自动识别从站设备，配置过程数据对象（PDO）映射，确保PLC数据与设备参数实时同步。整个过程需注意网络周期时间匹配，以最小化通信延迟。

 三、技术方案与系统架构

本方案以网关为核心协议转换枢纽，采用双栈架构处理数据流。ETHERNET IP端作为从站，通过CIP协议与PLC交换非实时控制指令；ETHERCAT端作为主站，利用分布式时钟机制实现微秒级同步，驱动焊接设备执行精准动作。系统架构分为三层：

- 控制层：PLC执行生产逻辑，通过网关接收设备状态；

- 转换层：网关内置处理器实时解析协议，双向转换数据帧，支持周期性与事件触发通信；

- 设备层：ETHERCAT从站响应控制命令，反馈实时运行参数。

技术关键点在于网关的缓存与调度算法，确保数据完整性，同时隔离网络异常对产线的影响。此外，ETHERCAT的拓扑灵活性支持设备热插拔，便于产线扩容与维护。

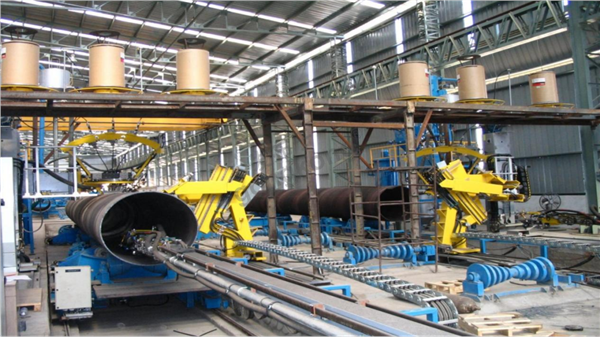

 四、应用成效

实施后，系统整合度显著提升：PLC可直接操控ETHERCAT设备，省去中间控制器，降低硬件成本约15%。生产数据实时上传至监控系统，设备响应延迟缩短至毫秒级，焊接工艺稳定性提高20%。同时，网关的协议转换简化了网络布线，维护人员无需深入多协议细节，故障诊断效率提升30%。整体上，该方案为焊接材料生产提供了高可靠性、易扩展的互联基础，助力智能化工厂建设。
