主打一个靠谱：当疆鸿智能PROFIBUS集线器在矿洞说“我隔离了，勿扰”

 1 工厂背景：煤矿井下的输送挑战

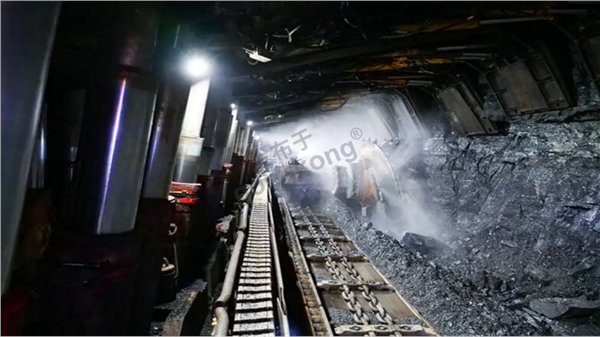

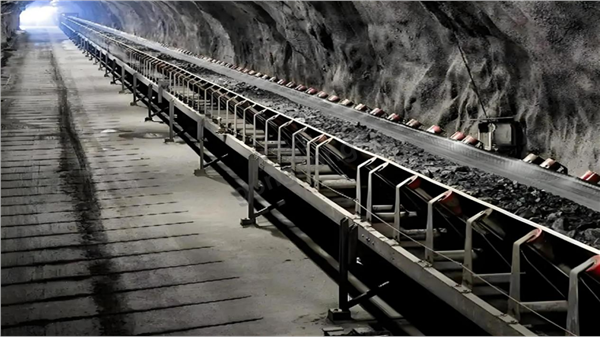

山西某大型煤矿的井下主运输巷道长达3.5公里，部署着12台皮带输送机组成的连续运输系统。巷道环境极端——湿度常超85%、煤尘浓度高、电磁干扰严重。原有点对点PROFIBUS布线故障频发，单点中断导致整条生产线停摆，平均每月因此损失生产时间达42小时。系统核心为西门子S7-400H冗余PLC，控制着电机、制动器、跑偏传感器等186个站点，实时监控输送带张力、速度及异物检测。

 2 方案设计：构建抗干扰的星型拓扑

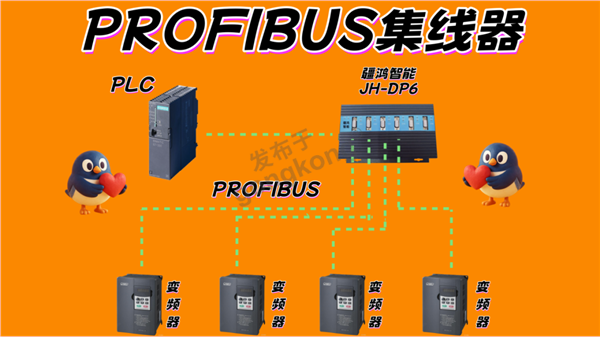

我们采用PROFIBUS集线器重构网络。方案核心是：在PLC端部署西门子OLM光纤链路模块，通过单模光纤连接至井下中央控制室的PROFIBUS主动式集线器。该集线器具备信号再生与隔离功能，其另一侧以星型拓扑连接三类关键设备：

- 防爆型分布式I/O站：如ET200M远程模块，直接接入巷道顶板的振动传感器（监测轴承状态）和红外温度探头（检测过热点）

- 本安型设备：包括跑偏开关、拉绳急停装置、烟雾传感器等，通过隔离式安全栅接入

- 智能传动装置：SEW Movimot变频器（控制电机转速）和Bauer减速机智能监测单元

特别在煤尘易爆区域，所有连接均采用铠装电缆并配备防爆接线盒。集线器每端口配置独立终端电阻，并启用诊断功能，可实时监测各分支信号质量。

 3 集线器的重要作用与拓扑优势

该集线器在系统中发挥三大关键作用：

信号完整性保障：内置的信号再生电路将衰减的PROFIBUS-DP信号重新整形，使有效传输距离从标准的100米（12Mbps时）延伸至每支路600米。其电气隔离设计（隔离电压达1500V）有效阻隔了变频器产生的地环路干扰，误码率从10⁻⁴降至10⁻⁸。

网络可靠性提升：星型拓扑实现了故障隔离。当7号皮带机的拉绳开关接线进水短路时，集线器自动关闭该端口并上报诊断事件（事件号0x8342），其他11条支路继续正常运行。对比原有线性拓扑，故障影响范围从100%降至8.3%。

维护性革新：通过集线器的SNMP OPC服务器，我们将PROFIBUS诊断数据集成至WinCC画面。维护人员可直观查看各端口“健康状态”，提前更换信号质量低于70%的支路电缆。拓扑结构支持热插拔，更换传感器时无需全线停机。

 创新总结：从连通设备到使能预测性维护

本次改造的创新点在于将PROFIBUS集线器从单纯的“信号中继器”重新定义为井下设备健康状态的神经中枢。我们在集线器上层部署了边缘计算模块，通过分析各端口信号抖动模式（jitter pattern），成功实现了早期故障预警：当电缆绝缘开始退化时，信号上升沿会出现特征性振荡，系统可提前14天发出预警。

这一架构为未来升级预留了空间——集线器的光纤上行链路可直接对接工业以太网骨干，逐步过渡到PROFINET。实践表明，在恶劣工业环境中，通过专业化设计的PROFIBUS星型网络，不仅能解决实时控制问题，更能为数字化转型提供可靠的数据通路。这种“以可靠连接赋能智能运维”的思路，或许比单纯追求最新协议更具工程智慧。
