疆鸿智能PROFIBUS集线器：光伏划片产线网络稳定的“无声守护者”

在光伏电池片制造流程中，划片（切割）工序的精准与稳定直接关乎成品良率与成本。我所在的大型智能制造工厂，其划片车间部署了数十台高速精密划片机。这些设备通过PROFIBUS-DP网络与中央PLC控制器相连，实时传输切割参数、运动控制指令与状态诊断信息，构成了产线自动化控制的神经中枢。

然而，最初的网络架构面临严峻挑战。划片机工作时的强烈高频振动，容易导致传统总线接头的物理松动；长达百米的线性总线拓扑中，单点线路故障或一台从站的异常，便可能引发整条产线通讯中断，排查故障如同大海捞针，平均修复时间（MTTR）居高不下，严重制约了设备综合效率（OEE）。我们亟需一个能增强网络鲁棒性、便于管理与诊断的解决方案。

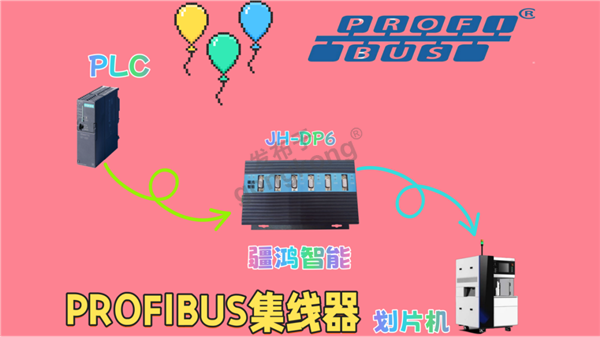

经过严谨评估，我们决定引入PROFIBUS 光纤集线器作为网络重构的核心。方案设计如下：将原先单一的线性总线，改造为以集线器为核心的“星形”或“树形”结构。每台划片机作为独立分支通过屏蔽双绞线接入集线器的一个端口，集线器再通过光纤上行链路与主控PLC相连。集线器在此扮演了三个关键角色：一是物理层的信号中继与再生器，有效扩展了网络覆盖范围，补偿了长距离传输的衰减；二是电气隔离与故障隔离单元，各端口间实现电气隔离，任一分支的短路或严重干扰被限定在局部，不再“株连”全网；三是网络诊断前哨站，其状态指示灯能直观显示各分支的通讯状态，极大加速了故障定位。

在实际应用中，集线器的重要性体现在多个维度。首先，它实现了网络的可管理性。 通过划分网段，我们能准确将故障定位至某一台或某几台划片机，将平均故障定位时间从小时级缩短至分钟级。其次，显著提升了系统可用性。 物理隔离特性使得在维护单台设备时，无需中断其他设备的通讯，支持了预测性维护的开展。更重要的是，它增强了抗干扰能力。 划片机产生的复杂电磁噪声被限制在各自分支内，光纤主干则完全免疫车间内的电磁干扰，确保了运动控制指令传输的绝对稳定，这对保证切割精度（如金刚线张力控制）至关重要。

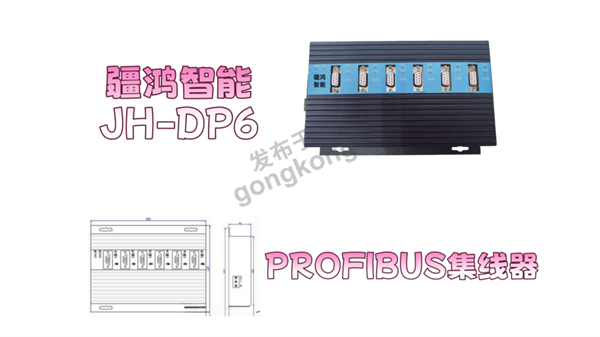

主要技术指标:

总线速率：支持基本速率 9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s,

187.5kBit/s, 500kBit/s;同时也支持 1.5MBit/s, 3MBit/s,

6MBit/s,12Mbit/s; 线路速率自适应

总线接口：高速 RS485 电平接口，符合 EN50170 Part 1

传输类型： Profibus 协议透明传输

数据接口：DB9 （孔），引脚定义符合 EN50170 Part 1

输入电源：DC10V-DC30V， < 2W ；

LED 状态：总线状态，总线收发数据、运行指示，告警

机壳结构：D35mm 导轨式，40x 110 x 74（mm）

机壳工艺：金属外壳；防护等级：IP20

振动特性：符合 IEC68-2-6

重 量：约 500g

温湿特性：工作温度，-35℃ ~ +75℃；湿度：95%无凝露；

存贮温度：-45℃ ~ +85℃

符合标准：EN50170 Profibus Standard

具体应用上，我们为每台划片机配置了带诊断功能的PROFIBUS专用集线器。安装时，严格规范了终端电阻的设置与电缆接地。日常点检中，维护人员仅需巡视集线器指示灯状态；一旦某端口闪烁异常，即可迅速锁定对应设备进行检查，而非从前那样需要逐段排查整条总线。

总结而言，此次改造的创新点在于，我们并非简单地将集线器视为一个“接线盒”，而是将其作为构建高可靠、易维护、抗干扰的车间级工业通讯网络的关键基础设施。它以一种近乎“无声”的方式，在物理层筑牢了网络根基，将通讯稳定性这一“隐性”因素，转化为提升产线OEE、保障工艺一致性的显性竞争力。这一实践表明，在追求智能制造与工业互联的今天，对底层工业网络架构的精益化设计与加固，与上层的数字化应用同样重要，是光伏等高精度制造行业实现稳定、高效生产的坚实底座。
