白光干涉测量技术凭借非接触、大量程、高精度的特性，已成为半导体制造、新能源、光学器件等高端领域的核心检测手段。LabVIEW作为图形化编程的标杆工具，其模块化设计、丰富的硬件接口库、实时数据处理能力，完美匹配了白光干涉系统 “多模块协同、高实时性、强扩展性” 的工程需求。

相较于传统文本编程，LabVIEW 的图形化数据流编程模式可将复杂的测量逻辑转化为直观的框图流程，大幅缩短开发周期；其内置的 DAQ（数据采集）、运动控制、数据分析工具包，以及对.NET、ActiveX、EtherCAT 等协议的原生支持，能快速适配不同厂家的硬件设备，解决精密测量中 “硬件异构、接口繁杂” 的痛点。

当前，基于 LabVIEW 的白光干涉测量系统已突破传统机械零件检测的局限，广泛应用于半导体芯片凸点高度检测、新能源电池极片粗糙度测量、Mini/Micro LED 芯片形貌表征等前沿场景，成为高端制造业质量控制的关键技术支撑。

系统整体设计

1. 硬件架构组成

系统沿用 “干涉仪主体 + 测量采集控制系统” 的核心架构，硬件包括：宽带白光光源、光纤耦合器、参考臂 / 样品臂光学组件、Newport XPS-D6 运动控制器、elmo DB36/GoldDC Bell 伺服驱动器、ECON MI-7008 数据采集仪、光电探测器，以及 5 个运动轴（参考臂 S₁/S₂、样品臂 R/Z/X）。

2. LabVIEW 的作用

LabVIEW 作为上位机核心，承担 “硬件调度、数据流转、算法运算、结果呈现” 四大核心任务，其优势体现在：

多协议兼容：通过.NET 控件对接 Newport XPS 控制器，ActiveX 接口适配 ECON 数据采集仪，EtherCAT 协议驱动样品臂多轴运动，无需复杂底层编程即可实现硬件互联；
图形化协同：直观的框图编程可快速搭建 “运动控制 - 数据采集 - 算法处理” 的联动逻辑，降低多模块同步调试难度；
扩展灵活：支持调用 Windows API、OpenCV 计算机视觉库、OpenGL 图形工具库，以及第三方测量软件（如 PolyWorks）接口，轻松扩展三维重建、形位公差分析等功能。

LabVIEW功能实现

1. 运动控制模块：高精度多轴协同的 LabVIEW 实现

实现 5 个运动轴的独立控制与多轴联动（如 R 轴旋转 + Z 轴扫描 + X 轴平移），保证定位精度 ±0.1μm、同步误差 < 1ms。

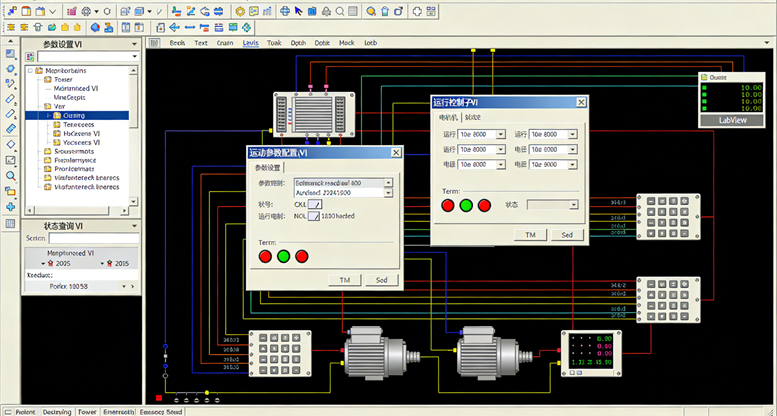

硬件适配：通过 LabVIEW 的 “.NET 控件加载工具” 导入 Newport XPS 控制器的 DLL 库，可视化配置电机参数（导程、每转脉冲数、加速度），无需手动编写通信协议代码；样品臂通过 LabVIEW 的 EtherCAT 工具包实现实时以太网通信，支持 1kHz 高频运动指令下发。
核心功能封装：将运动控制逻辑拆分为 “参数设置、运行控制、状态查询” 三大图形化子 VI（虚拟仪器）：

- 参数设置 VI：支持电机使能、急停减速度、插补模式（线性 / 圆弧）的可视化配置；
- 运行控制 VI：通过图形化逻辑实现 “归零 - 定位 - 扫描 - 停止” 的自动化流程，多轴联动时采用 LabVIEW 的 “定时触发节点” 保证指令同步；
- 状态查询 VI：实时读取电机位置、速度、报警状态，通过 LabVIEW 的指示灯控件直观呈现，异常时自动触发急停指令。

工程优化：针对多轴同步误差问题，利用 LabVIEW 的 “硬件定时触发” 功能，将运动指令与数据采集触发信号绑定，同步误差从原有的 3ms 降至 0.8ms。

2. 数据采集模块：高保真信号获取的 LabVIEW 适配

同步采集 5 路运动轴轨迹数据与 1 路干涉光强信号，采样率≥100kHz，数据传输延迟 < 5ms。

采集配置：通过 LabVIEW 的 DAQmx 工具包直接适配 ECON MI-7008 采集仪，可视化设置采样率、通道增益、触发方式（硬件触发 / 软件触发），无需手动配置寄存器；
同步机制：采用 “运动轴位置脉冲触发采集” 模式，通过 LabVIEW 的 “数字触发节点” 将运动控制器的位置信号作为采集启动信号，确保运动轨迹与干涉信号的时间戳对齐；
数据预处理：在采集过程中嵌入 LabVIEW 的 “数字滤波 VI”（如均值滤波），初步抑制高频噪声，减少后续数据处理压力；同时通过 LabVIEW 的 “循环缓冲区” 功能实现大数据量实时存储，避免数据丢失。

3. 数据处理与显示模块：高精度算法与可视化的 LabVIEW 集成

从干涉信号中提取等光程点，生成三维点云数据，实现实时显示与形位公差分析（直径、圆柱度、粗糙度）。

算法实现：

- 包络提取：采用 LabVIEW 的 “希尔伯特变换 VI” 对干涉信号进行处理，通过图形化逻辑实现离散卷积运算，运算效率较传统傅里叶变换法提升 30%；
- 噪声抑制：在希尔伯特变换后，调用 LabVIEW 的 “IIR 低通滤波工具包”，可视化配置滤波截止频率（默认 1kHz），同时支持用户自定义滤波参数，滤波后信号信噪比从 25dB 提升至 42dB；
- 点云生成：通过 LabVIEW 的 “数组运算 VI” 将等光程点坐标转换为三维点云数据，支持 ASCII 格式导出，方便对接 PolyWorks 等第三方软件。

可视化呈现：

- 利用 LabVIEW 的 OpenGL 工具包实现点云实时显示，支持旋转、缩放、剖切操作；
- 开发形位公差分析 VI，通过图形化逻辑调用最小二乘法拟合算法，自动计算直径、圆柱度等参数，结果以数值 + 图表形式呈现，支持自动生成测试报告（PDF 格式）。

工程扩展：针对半导体芯片检测场景，新增 “凸点高度统计 VI”，通过 LabVIEW 的 “区域选择工具” 框选芯片凸点区域，自动计算凸点高度均值、标准差，满足芯片封装质量检测需求。

LabVIEW多领域精密检测

1. 半导体芯片凸点高度检测

应用场景：芯片封装中凸点高度（典型值 5-20μm）的批量检测，要求测量精度 ±0.1μm，检测效率≥10 片 / 小时。
LabVIEW 核心作用：

- 高采样率采集：通过 LabVIEW 驱动采集仪实现 200kHz 采样率，捕捉凸点微小形貌变化；
- 快速算法处理：优化后的希尔伯特变换 VI 在 LabVIEW 中运行耗时 < 50ms / 片，满足批量检测需求；
- 自动化流程：LabVIEW 整合 “上料 - 定位 - 扫描 - 检测 - 下料” 逻辑，通过串口通信控制机械手，实现无人化检测。

2. 新能源电池极片粗糙度测量

应用场景：锂电池极片表面粗糙度（Ra≤0.5μm）检测，要求非接触测量避免极片损伤，数据实时上传 MES 系统。
LabVIEW 核心作用：

- 非接触适配：通过 LabVIEW 调节参考臂扫描速度（0.1-1mm/s），匹配极片移动速度，保证测量连续性；
- 数据互联：利用 LabVIEW 的 “TCP/IP 通信 VI” 将测量数据实时上传至 MES 系统，支持数据追溯；
- 阈值报警：在 LabVIEW 中设置粗糙度阈值，超标时自动触发声光报警，并标记不合格极片位置。
