疆鸿智能MODBUS TCP转PROFIBUS网关在焊接材料生产线集成中的应用

 1 项目背景

在我负责的某特种焊材生产数字化改造项目中，生产线面临典型的协议异构难题。配料系统采用基于MODBUS TCP的上位监控平台，而现场多台关键设备——包括德国进口的精密合金烘烤炉、瑞士高速搅拌机和国产压力成型机——均采用PROFIBUS-DP接口。这种协议割裂导致生产数据孤岛，配方参数需人工二次录入，不仅效率低下，且批次一致性仅能达到92%，无法满足高端客户对焊材成分波动±0.3%的严苛要求。

 2 方案设计与原理拓扑

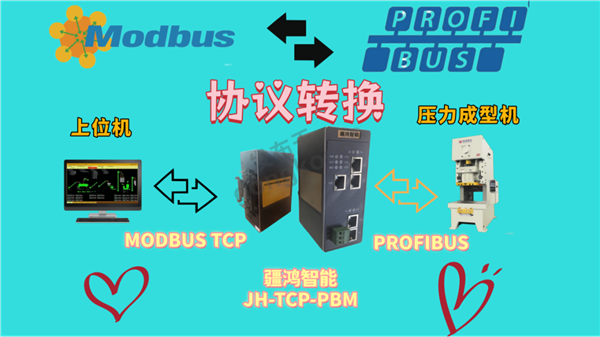

我们的解决方案以JH-TCP-PBM网关为核心，构建了双向协议转换系统。拓扑结构呈现三层架构：

上层监控层：通过以太网交换机以MODBUS TCP协议向网关发起数据请求。

中间转换层：JH-TCP-PBM网关部署在车间控制柜内，其以太网口连接车间环网，PROFIBUS接口通过紫色双绞屏蔽电缆连接至现场DP总线。网关内部固化映射表，将上位机的40001寄存器地址映射为烘烤炉的温度设定值（PQW256），将30002寄存器映射为搅拌机转速反馈值（PIW512）。

现场设备层：

- 烘烤炉（PROFIBUS从站1）：接收配方温度参数，上传各温区实际值

- 高速搅拌机（从站2）：接收时间-转速曲线，反馈电流及振动数据

- 压力成型机（从站3）：接收压力设定，上传模具状态及计数

网关通过轮询调度算法，在15ms周期内完成三类数据包的协议转换，确保实时响应。特别针对烘烤炉的S7-300 PLC，我们自定义了GSD文件，优化了参数区的数据结构对齐方式，使32位浮点数转换损耗降至0.01%。

 3 网关在实际应用中的关键作用

该网关在三个环节体现出不可替代性：

参数精准下达：过去操作工需在烘烤炉触摸屏手动输入12个温度参数，现在SCADA点击“配方下发”，2秒内完成所有设备参数同步。网关的数值缩放功能自动将上位机发送的0-100%量程转换为设备识别的0-600℃物理值。

实时质量追溯：搅拌机运行时，网关不仅上传转速，还通过PROFIBUS的非周期通信读取电机温升曲线（DB120.DBD24至DB120.DBD48），转换为MODBUS的浮点数数组，为每批焊材建立工艺档案。

故障快速定位：当压力机报修时，维护人员可直接在办公室读取网关转换的故障代码（如“液压超时-定位器偏差＞0.2mm”），而无需前往潮湿嘈杂的车间连接PROFIBUS诊断器。

 总结：创新实践价值

本项目的创新在于“协议转换与工艺逻辑的深度融合”——我们并未简单进行地址映射，而是基于焊材生产的冶金特性，在网关中嵌入了三层智能过滤：

1. 工艺合规性校验：当上位机下发“低温烘烤+高速搅拌”的矛盾参数时，网关主动拦截并返回错误码

2. 时序联动优化：网关检测到压力机就位信号后，自动触发搅拌机出料阀开启指令，省去上位机额外编程

3. 数据压缩传输：将PROFIBUS的32字节状态字压缩为MODBUS TCP的4个功能码，网络负载降低67%

改造后，批次一致性提升至99.6%，换产时间从45分钟缩短至8分钟。更关键的是，我们构建了可扩展的协议融合框架——后期新增的喷涂机器人（PROFINET）仅需在网关增加对应模块即可接入。这种以工艺需求驱动协议转换的设计思路，为传统制造业的渐进式数字化提供了经济可靠的实施路径，其价值远超过单纯的协议互通，而是创造了数据连续流动的生产环境。
