当PROFINET遇见DEVICENET：无需退役，即可赋能

案例背景与项目痛点

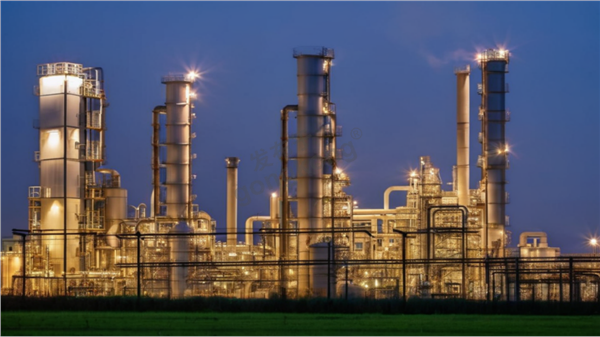

某大型化工企业生产线建于2010年前后，其核心控制采用西门子S7-1500系列PLC系统，而反应釜区的温度传感器、压力变送器、电动阀门等超过40台现场设备均采用DEVICENET协议连接。随着生产精细化要求提升，企业需将这些设备数据集成到新建的PROFINET主干网络中，但面临三大难题：一是DEVICENET设备购置成本高昂且运行稳定，直接更换将造成约200万元损失；二是现场布线复杂，重新敷设电缆需停产15天以上；三是不同协议间的实时数据转换存在精度丢失风险，可能影响反应釜连锁控制的响应速度。

解决方案：网关的桥梁作用

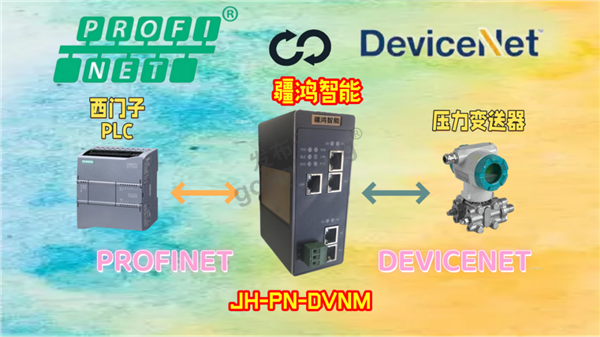

项目采用自主研发的JH-PN-DVNM协议转换网关，该设备具备三重技术突破：内置双协议栈动态映射算法，支持PROFINET与DEVICENET的周期/非周期数据自动适配；采用硬件级信号隔离技术，隔离电压达1500V，适应化工环境干扰；配置网页式管理界面，可实时监控128个DEVICENET节点的通讯状态。网关作为PROFINET从站接入PLC系统的同时，通过三个DEVICENET通道连接现场设备，形成“主干-分支”型混合网络架构。

实施过程与技术原理

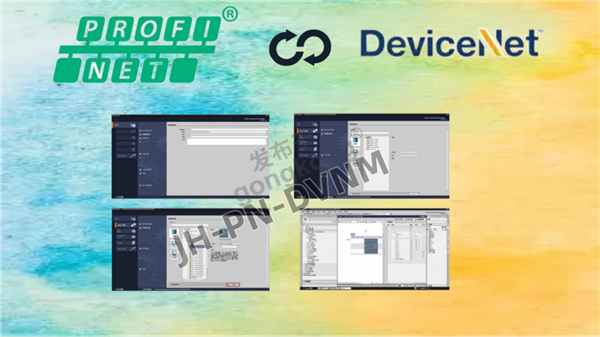

实施团队首先利用网络嗅探工具解析原有DEVICENET网络的拓扑结构，将设备分为模拟量组（温度/压力变送器）和开关量组（阀门/电机）。JH-PN-DVNM网关通过GSDML文件导入TIA Portal，配置为PN从站后，其内部的数据映射模块启动自适应学习：针对模拟量设备，网关自动识别EDS文件并建立32位浮点数映射通道；针对开关量设备，则启用事件触发式传输模式。现场部署时采用“热插拔”方式，分段将设备接入网关的DEVICENET接口，整个割接过程仅停产4小时。关键创新在于网关的时滞补偿算法，通过对时间戳的双向校准，将协议转换延迟控制在2ms以内。

应用效果与实施对比

项目实施后监测数据显示：数据采集完整率从改造前的87.3%提升至99.96%，反应釜温控系统响应速度提升40%（平均达到12ms）。经济效益显著，直接节省设备更换费用213万元，减少停产损失约180万元。更值得注意的是，原先因通讯不稳定导致每月约3次的误停车故障彻底消除。维护方式发生根本转变，技术人员可通过西门子STEP7软件统一监控所有设备，排查故障时间从平均2小时缩短至15分钟。

行业推广与前景展望

该案例为化工行业老旧设备数字化改造提供了新范式。在煤化工领域，已有企业借鉴此方案集成反应器搅拌电机群控系统；在制药行业，可用于灭菌生产线上的 legacy 设备接入。随着工业互联网发展，此类协议转换网关正朝着三个方向演进：一是融合OPC UA协议实现云端数据直连，二是集成边缘计算功能实现本地逻辑控制，三是开发自诊断系统预测网络异常。预计未来五年，此类混合网络改造方案在流程工业的市场渗透率将增长300%。

 创新总结

本项目突破传统“推倒重来”的改造思维，通过协议转换网关构建了兼容并蓄的工业通讯生态。其创新价值不仅体现在硬件层面的信号保真技术，更在于开创了“数据流重构”的实施方法论——通过解析设备通讯特征进行差异化映射，使老旧设备焕发新生命力。这种以最小干预实现最大兼容性的思路，为传统制造业数字化转型提供了高性价比的技术路径，凸显了工业通讯领域“连接即价值”的技术哲学。
