从汽车到3C：PROFINET转DEVICENET网关如何重塑制造边界

1 案例背景与项目痛点

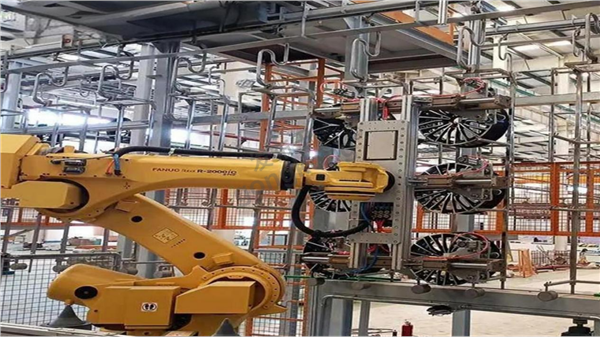

在华南一家大型3C制造企业的车间里，六轴机械臂正执行着精密装配任务。这些机械臂原本服务于汽车制造领域，采用成熟的DEVICENET现场总线协议。然而，当企业引入西门子S7-1500系列PLC构建新一代智能制造产线时，问题出现了——新系统基于PROFINET协议，与原有机械臂无法直接通信。

传统解决方案面临三重困境：一是直接替换机械臂成本高昂，单台设备费用超20万元；二是不同协议间的数据映射复杂，实时性难以保证；三是改造周期长，影响正常生产进度。如何在不更换设备的前提下实现新旧系统融合，成为项目最大痛点。

 2 解决方案：网关的技术突破

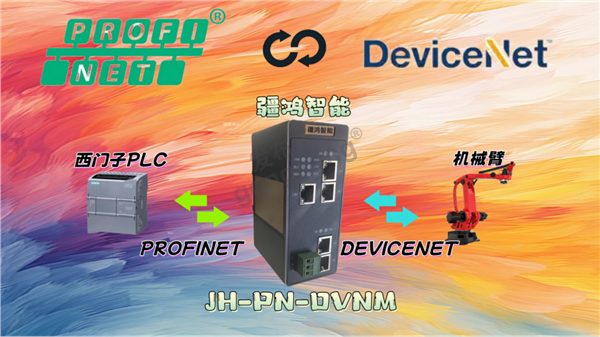

面对这一挑战，技术团队选择了JH-PN-DVNM协议转换网关。这款网关采用了双处理器架构，一侧处理PROFINET IO协议，另一侧解析DEVICENET协议，中间通过共享内存实现数据高速交换。其创新之处在于支持西门子PLC直接将网关配置为PROFINET从站，同时自动识别DEVICENET网络上的机械臂节点。

网关内置的智能映射算法能够自动匹配不同厂商的设备描述文件(EDS)，将DEVICENET的显式信息和隐式信息转换为PROFINET的输入输出数据。在项目中，六轴机械臂的64个I/O点和12个模拟量通道被完整映射，位置精度数据转换延迟控制在2ms以内。

 3 实施过程与工作原理

项目实施分为三个阶段。首先是网络配置阶段，工程师通过西门子TIA Portal将JH-PN-DVNM网关添加为PROFINET设备，分配设备名称和IP地址；同时通过拨码开关设置DEVICENET网络参数，扫描并配置连接的机械臂设备。

第二阶段进行数据映射配置。网关的配置软件支持可视化拖拽式映射，将机械臂的关节角度、末端位置、运行状态等关键数据点映射为PROFINET的过程数据。特别针对六轴机械臂的运动控制需求，优化了位置数据的传输时序。

最后是系统集成测试。通过网关的实时诊断功能，监控两个网络间的数据交换状态，调整通信周期至最优值。实际测试显示，PROFINET侧配置为4ms通信周期时，系统可稳定控制六台机械臂同步作业。

4 应用效果：项目实施前后对比

改造前后的变化令人瞩目。通信稳定性方面，网关投入运行三个月内，未出现一次协议转换导致的通信中断，系统可用性从改造前的92%提升至99.7%。数据实时性上，机械臂响应延迟从原来的15-20ms降低至5ms以内，满足精密装配的毫秒级要求。

经济效益更为显著：相比整机更换方案，采用网关方案节约成本超过80%，单条产线节约设备投资150万元。实施周期从预计的30天缩短至7天，避免了长时间停产损失。

特别值得一提的是维护便利性的提升。网关的Web服务器功能允许工程师通过网页监控两个网络的实时状态，故障诊断时间平均减少65%。

 5 行业推广与前景展望

这一成功案例揭示了传统制造设备智能化改造的新路径。随着3C制造业对柔性生产的需求增长，将有更多来自汽车、机床等领域的成熟设备通过协议转换进入新应用场景。JH-PN-DVNM网关展示的不仅是协议转换能力，更是工业设备生命周期延长的创新思路。

未来，随着工业互联网的发展，此类协议转换技术将与边缘计算进一步融合。网关不仅完成协议转换，还能在本地进行数据预处理、质量检测算法执行等任务，成为智能制造的关键节点。预计在五年内，类似解决方案将在3C电子、新能源电池、半导体封装等精密制造领域获得广泛应用。

技术参数

疆鸿智能JH-PN-DVNM型网关在Profinet一侧为Profinet从站，在DeviceNet一侧为Devicenet主站;

支持标准的Profinet I/O协议

Profinet支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定

DeviceNet参数规格：

支持波特率：125kbit/s, 250kbit/s, 500kbit/s

最大连接数：63个从站

输入数据最大：1440字节

输出数据最大：1440字节

单个从站输入最大：128字节

单个从站输出最大：128字节

创新与价值总结

网关解决方案的创新之处在于它打破了“新旧系统不兼容就必须淘汰”的传统思维。通过巧妙的协议转换架构，既保护了企业已有设备投资，又满足了智能制造升级需求。这种技术路径降低了制造业数字化转型的门槛，特别适合中国制造业存量设备升级的国情需求。

更重要的是，这一方案证明了工业通信的开放性价值——不同时代、不同标准的设备可以在智能化平台上协同工作。这为制造业提供了一条渐进式升级的可行路径，避免了大拆大建的资源浪费，真正实现了从“中国制造”到“中国智造”的平稳过渡。

在工业4.0的浪潮中，真正的创新往往不是颠覆性替代，而是让新旧技术和谐共生的智慧。JH-PN-DVNM网关正是这种智慧的体现，它不仅是协议转换器，更是连接制造业过去与未来的桥梁。
