SOLIDWORKS PDM中配置转图任务

随着现代制造业向智能化、数字化方向发展，企业对产品研发数据的完整性、准确性与高效性提出了前所未有的高要求。SOLIDWORKS作为主流的三维CAD设计平台，其强大的功能允许用户在单个模型中管理产品的多个变体（如不同尺寸、规格或版本的零件与装配体）。SOLIDWORKS PDM系统则为这些海量的设计数据提供了版本控制、工作流审批与安全存储的协同环境。

在产品研发后期，尤其是生产与采购环节，工程图是不可或缺的交付物。然而，一个包含数十甚至上百个配置的模型，其工程图的出图工作构成了巨大的挑战。设计人员通常需要手动激活每一个配置，然后逐一打开模型、生成或更新工程图、检查标注、最后保存并添加到PDM库。这个过程不仅重复、耗时，而且极易因疲劳或疏忽导致配置与工程图不匹配、属性链接错误或版本混乱等问题，已成为制约设计发布流程的关键瓶颈。

因此，探索一种能够集成于SOLIDWORKS PDM框架内的自动化解决方案，以实现配置到工程图的“一键式”转换，具有极其重要的现实意义。本文（或本方案）将深入探讨如何利用SOLIDWORKS PDM的任务插件功能配置一个智能化的“转图”自动任务。该任务能够响应PDM工作流状态变化或由用户手动触发，在后台静默执行，确保所有配置的工程图都能高效、准确、一致地生成，从而将设计人员从重复性劳动中解放出来，聚焦于更具创造性的设计工作，最终全面提升企业的产品数据管理水平和整体研发效能。

摘要

SOLIDWORKS PDM（产品数据管理）系统在企业中广泛应用于图文档管理与工作流协同。然而，针对包含多配置的SOLIDWORKS三维模型，批量、准确地生成其对应的所有配置工程图，是一项繁琐且易出错的任务。传统手动操作效率低下，严重制约了设计效率与数据发布的及时性。为解决此问题，本研究（或本项目）旨在设计与实现一种基于SOLIDWORKS PDM插件的自动化转图任务。该任务通过调用SOLIDWORKS软件，自动遍历模型的所有配置，并根据预设的工程图模板和属性映射规则，批量生成、更新并归档标准化的工程图文件至PDM库中。实施结果表明，该自动化任务能够显著减少人工干预，将转图效率提升数倍以上，确保了工程图与模型配置版本的一致性，有效避免了人为疏漏，为实现设计过程的数字化与自动化提供了关键的技术支撑。

关键词： SOLIDWORKS PDM：自动转图，任务，设计自动化；

一、添加插件

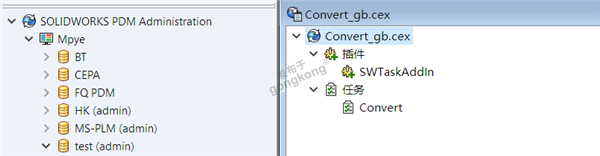

1、在管理后台打开Convert_gb.cex文件，该文件在PDM安装目录下的Default Data文件夹中

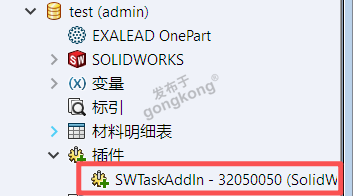

2、将插件拖入库的插件选项下

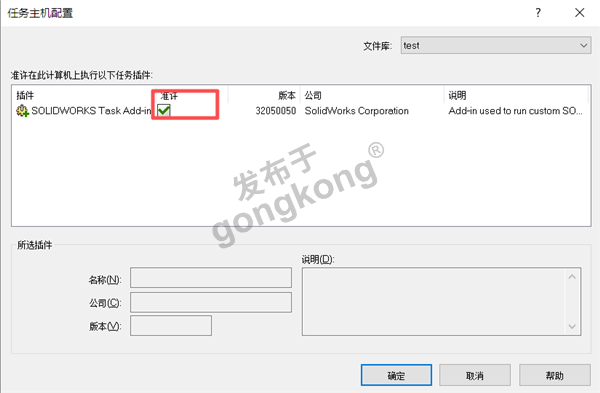

3、点击任务中心的PDM图标，选择任务主机配置

二、创建转图任务

1、右击任务，点击新任务

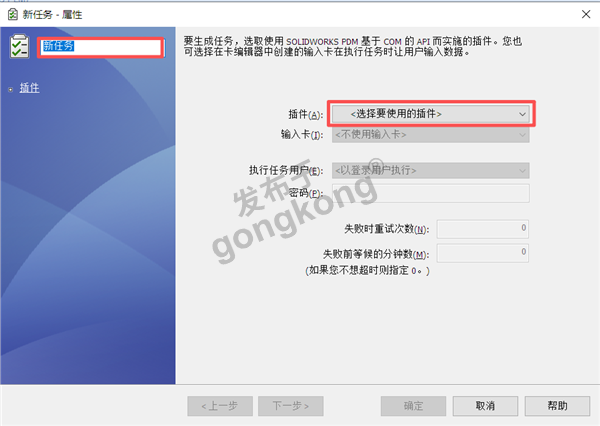

2、输入任务名称，选择添加的插件

3、选择执行任务的主机

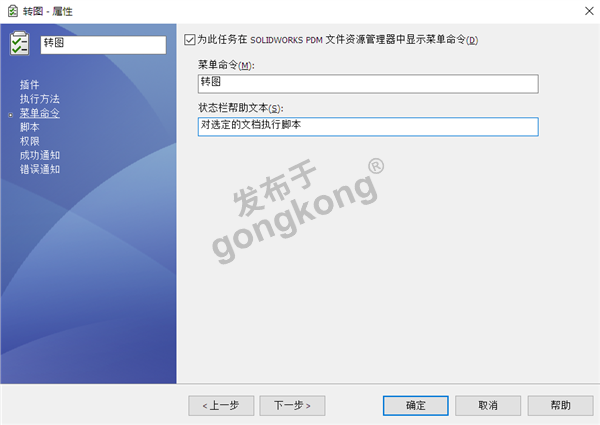

4、配置视图库中手动执行任务的快捷方式

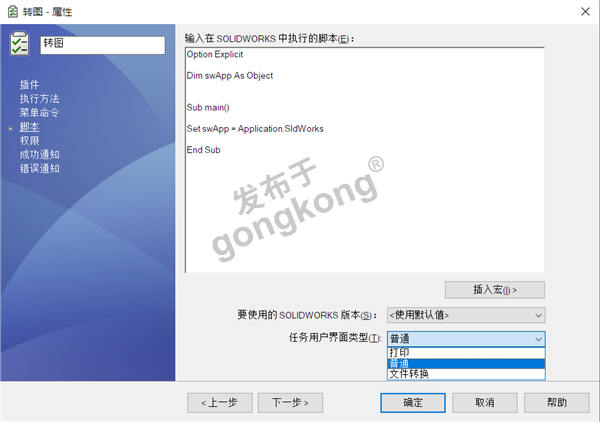

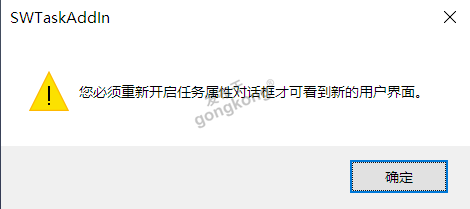

5、选择文件转换的脚本，选择后关闭配置，重新打开生效

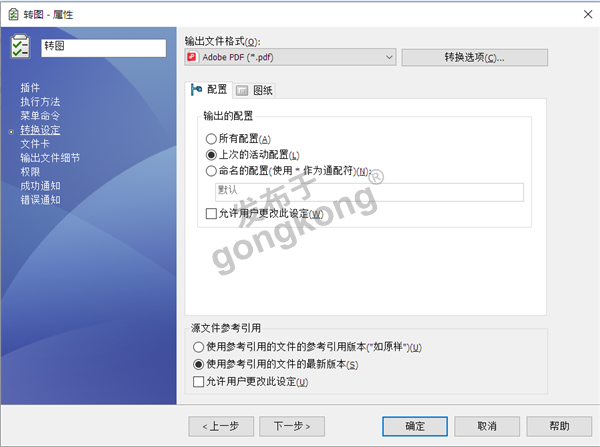

6、根据图片所示设置转换设定，输出文件格式可以根据需求自行选择

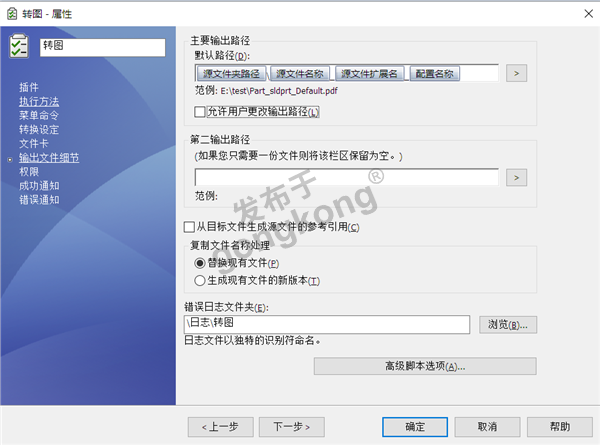

7、设置转图输出文件的事项

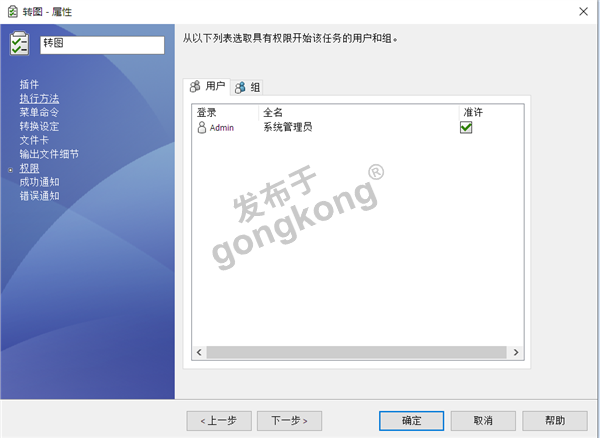

8、分配权限

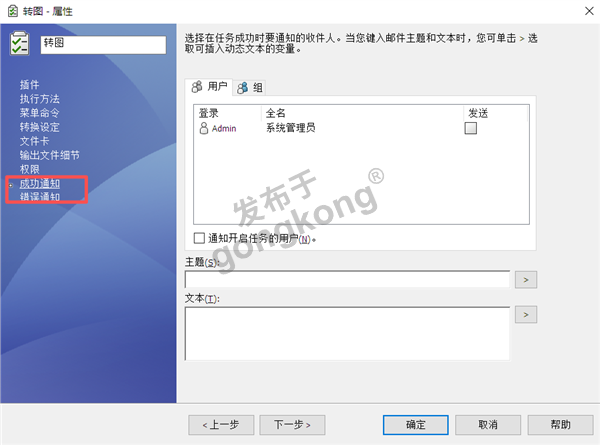

9、配置任务成功或失败的通知

三、在流程中添加任务

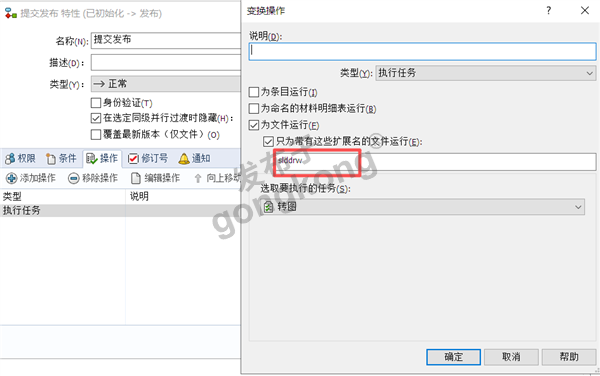

1、设置在提交变换时触发转图任务，限定适用文件类型

四、执行任务

1、提交变换自动触发任务

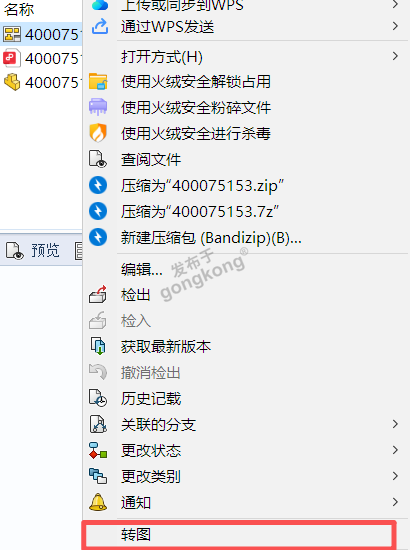

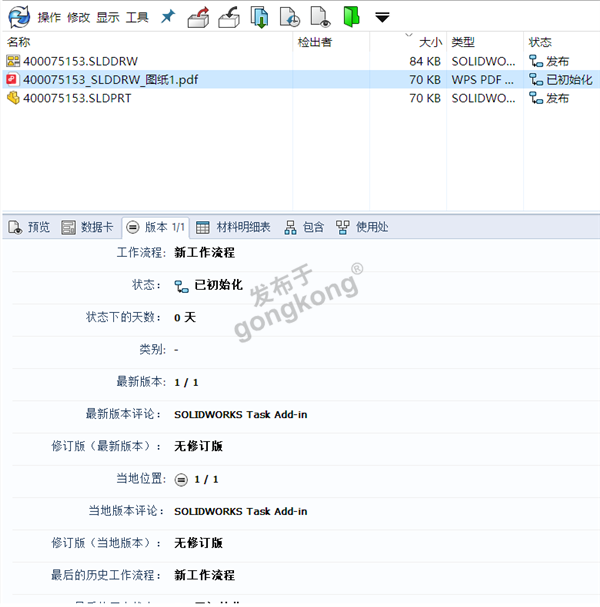

2、右击文件手动执行
