松茂hart modem HART转USB调制解调器详解

1.1产品简介

SM100-C是由嘉兴市松茂电子有限公司根据工业标准自主研发生产的HART智能转换器，它能够与任何厂家的HART仪表进行通讯，如罗斯蒙特、E+H、西门子、科隆、横河、川仪等。同时它的外形采用一体化设计，便于安装与携带；采用标准USB接口、串口总线供电，让用户在使用时方便快捷。

由于SM100-C智能转换器是专为工业产品集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

1.2产品性能

● 支持的操作系统Windows XP、Windows7、Windows10。

● 完全兼容USB V1.1和USB CDC V1.1规范。

● 完全兼容USB V2.0和USB CDC V2.0规范。

● USB总线供电（非隔离电缆），DC 5V  DC 30mA。

● 标准HART协议传输。

● 全透明数据转换。

● 兼容任何HART协议。

1.3产品特点

● 内置隔离DC 24V输出，给二线制仪表供电及通讯，最大化减少接线。

● HART信号采用隔离变压器方式传送。

● 内置高精度环路250Ω电阻，通讯测试时，不需要另加电阻。

● 带转换开关，可进行有无WIFI的转换。

● 面板带有指示灯，转换器工作状态一目了然。

1.4主要参数

● 外壳尺寸：长71 mm × 宽52 mm × 高22 mm。

● 工作环境温度：-20℃～+80℃。

● 相对湿度：10% ～ 80%。

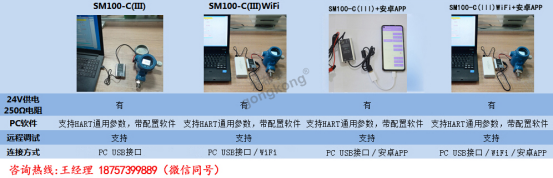

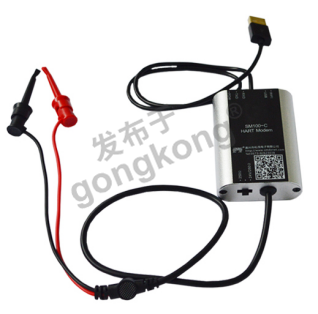

1.5产品选型

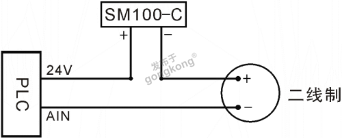

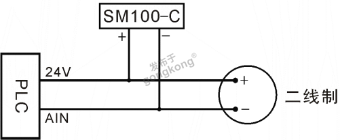

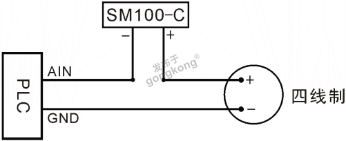

1.6产品接线图

①内置250Ω电阻

②无内置24V及250Ω电阻

③内置24V及250Ω电阻

1.7产品应用图

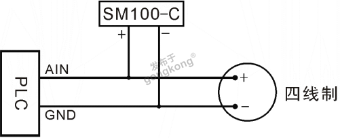

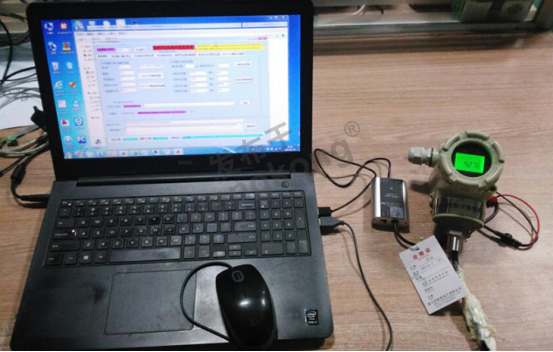

1）产品应用图1
