如何实现hart/4-20mA转tcp的协议转换

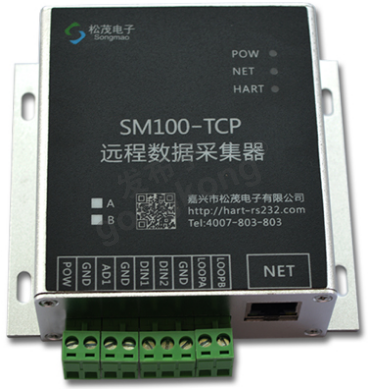

1.1 产品简介

SM100-TCP智能转换器是集成HART协议与TCP/IP通讯于一体的高科技产品，是微型RTU系统。它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、看门狗电路、输入输出回路等组成，并且嵌入TCP/IP网关模块及HART调制解调芯片，具有性能稳定、性价比极高等特点。

由于SM100-TCP智能转换器是专为工业集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

1.2 产品特点

● 具有一路模拟量采样，32位高精度A/D同时采样功能。

● 具有两路开关量采样功能。

● 具有一路HART接口。

● 可组态采集数据的参数及量程、零点等。

● 具有断电记忆功能，断电后不需要重新设置参数。

● 配用大容量EEPROM，根据设置的保存间隔时间，进行数据保存。

● 电源及HART通讯指示灯能清晰的指示采集器的工作状态。

● 通过HART协议直接从仪表里读取数据。

● 本地、远程都可以查询和设置所有运行参数。

● 可以通过以太网络配置参数。

1.3 主要参数

● 安装尺寸：长61 mm × 宽94 mm。

● 外壳尺寸：长94 mm × 宽103 mm × 高33 mm。

● 工作环境温度：-20℃～+80℃。

● 储存温度：-25℃～+80℃。

● 电源输入电压：DC 9～24V。

● 模拟量输入阻抗为：250Ω，可以采集DC 4～20mA，DC 0～5V直流信号。

● HART协议采样电阻为250Ω。

● 防护等级：IP65。

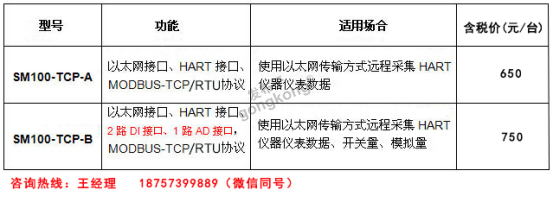

1.4 产品选型

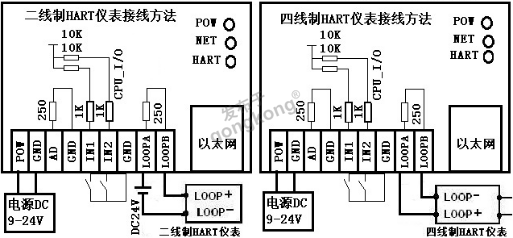

1.5接线图

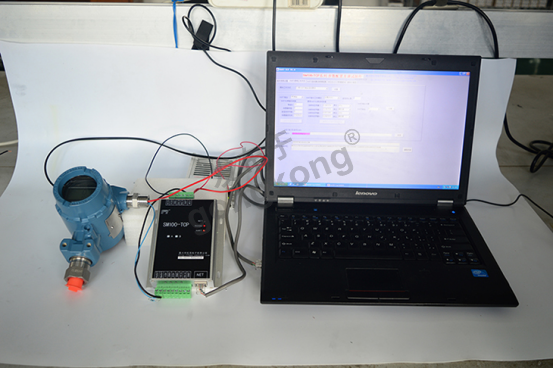

1.6产品应用
