RS485转EtherCAT协议转换网关详细解析

EtherCAT至RS232/RS485协议转换网关在工业通信架构中承担着关键角色，其核心功能在于实现高速实时工业以太网与经典串行通信之间的无缝协议翻译与数据交互。以疆鸿智能JH-ECT004型号为例，该设备在工业现场应用中展现出卓越的协议转换精度与系统兼容性，其技术特性可归纳为以下维度：

1. 高精度数据转换机制

网关采用多层协议解析技术，能够实时捕捉EtherCAT网络中的过程数据对象（PDO）与服务数据对象（SDO），并将其精准映射至串行通信参数。针对生产线上微秒级延时的实时数据流（如编码器反馈、传感器采样值）及关键设备状态字（如驱动器故障代码、急停状态），网关通过硬件级信号隔离与时钟同步技术，确保数据在跨协议传输过程中保持位级一致性，从物理层保障工业数据的完整性与确定性。

2. 高效数据处理架构

内置多核处理架构与专用通信协处理器，通过双缓冲区机制实现EtherCAT帧与串行数据帧的并行处理。在应对工业现场多节点并发通信场景时，网关可实现毫秒级协议转换延迟，其动态内存管理机制有效规避数据包碎片化问题，构建端到端数据传输的确定性通道。特别在柔性制造产线中，该特性可支持数百个IO点的同步刷新需求。

3. 柔性化配置策略

提供基于Web服务器的深度参数化功能，用户可通过图形化界面完成以下关键配置：

- 物理层参数：RS232/RS485端口波特率（支持自定义扩展）、数据位/停止位组合、奇偶校验模式

- 协议层映射：EtherCAT邮箱数据与Modbus RTU功能码的映射关系配置

- 业务逻辑定制：支持数据包重组、字节序转换、异常超时重传等高级功能

此种模块化配置模式同时满足快速部署需求与特殊场景的定制化开发，显著降低系统集成周期。

4. 工业级可靠性设计

设备符合IEC 61131-2标准，具备浪涌保护与隔离防护电路，可在-40~85℃宽温范围内稳定运行。其状态自诊断系统可持续监测通信质量，实时上报链路中断、校验错误等异常事件，为设备预测性维护提供数据支撑。

该协议转换网关通过软硬件协同优化，在维持EtherCAT网络实时性的同时扩展了传统串行设备的接入能力，为构建异构化工业通信体系提供了关键技术节点。其应用场景已覆盖半导体晶圆搬运设备、包装机械伺服控制、智能仓储PLC系统等多个高端制造领域。

一，设备主要功能JH-ECT004实现EtherCAT网络与Modbus网络之间的数据通讯，可分别连接Modbus设备网络到EtherCAT网络，并且支持具有不同Modbus通讯波特率和其它设置。即将Modbus设备转换为EtherCAT设备。 应用广泛：：应用于支持RS485接口的变频器、仪表、上位机、扫码枪等等。例如在智能仓储系统中，货架的位置信息采集可能通过RS485接口的传感器完成，而整个仓储的控制系统基于EtherCAT网络。利用这种转换，能够准确、快速地将传感器数据采集到控制系统中，实现货物的精准存储和管理。

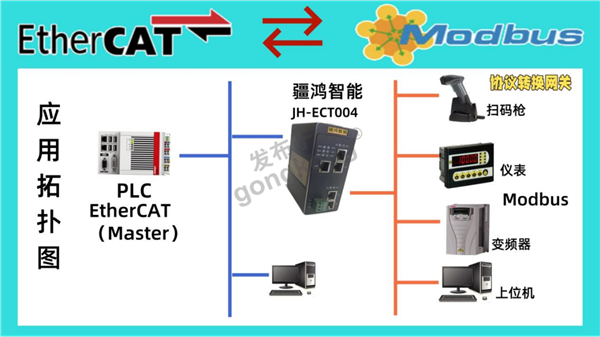

二，应用拓扑图

三，设备技术参数H-ECT004在EtherCAT一侧为EtherCAT从站，在Modbus一侧可以作为Modbus主站 ESI文件由配置工具自动生成 支持最大的输入字节数为500字节，最大的输出字节为500字节 支持Modbus RTU主站/从站 支持波特率：1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s其它波特率可以定制。 校验方式：无、奇、偶 数据位：7、8、9位 停止位：1位、2位 功能码：作为Modbus RTU主站，支持01H、02H、03H、04H、05H、06H、0FH;

四，配置方法 1、正确连接电源，网线插入CFG配置口将JH-ECT004与PC相连，给网关上电; 2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法); 3、将配置下载到网关中; 4、连接主站控制器与网关模块; 5、等待网关会与PLC之间建立连接，此时ECT指示灯常绿; 6、网关模块Modbus侧通讯正常后，Tx、Rx绿色指示灯闪烁;

五，电器参数 供电：24VDC(±5%)，最大功率3.5W 工作环境温度：-40～85℃，湿度≤95% 防护等级：IP20 安装方式: DIN-35mm导轨
