一、 项目痛点：协议壁垒下的控制瓶颈与同步失准

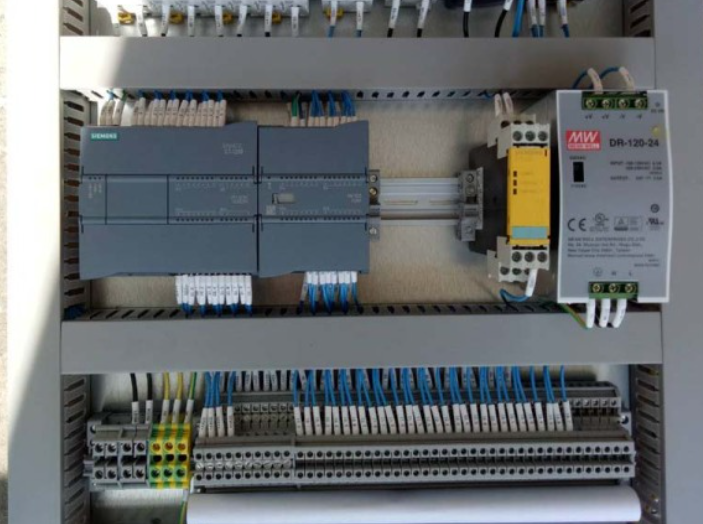

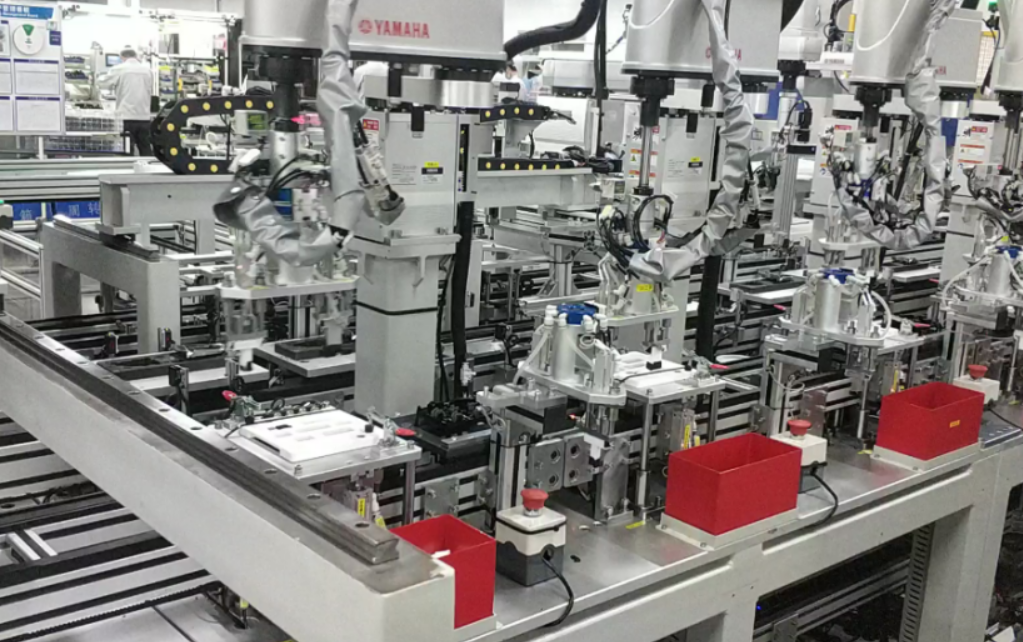

某消费电子零部件精加工自动化产线需要进行升级改造。其核心大脑采用支持Profinet协议的西门子S7-1200 PLC，负责整个生产逻辑与流程控制。然而，产线上的核心执行机构——一套多轴联动模组，其高性能伺服驱动器与电机均采用三菱的CCLINK TSN协议，以实现驱动器之间的高速、高精度同步。

项目面临的核心痛点如下：

1.  协议异构，无法直连：S7-1200的Profinet端口无法直接与CCLINK TSN网络通讯，导致PLC无法直接向伺服驱动器发送控制指令。

2.  同步精度无法保障：若采用普通的IO点控制或简单的脉冲指令，根本无法实现多个伺服轴之间的严格同步，会导致加工位置偏差、产品刮擦等问题。

3.  系统响应延迟：通过上位机中转或非实时性网络进行数据交换，会引入无法接受的通信延迟，无法满足高速生产线对实时响应的要求。

4.  数据交互复杂：除了控制指令，大量的伺服状态信息（如位置、扭矩、报警代码）也无法实时、结构化地回传至PLC，不利于设备状态的监控与预测性维护

原有（或传统失败）方案拓扑尝试：

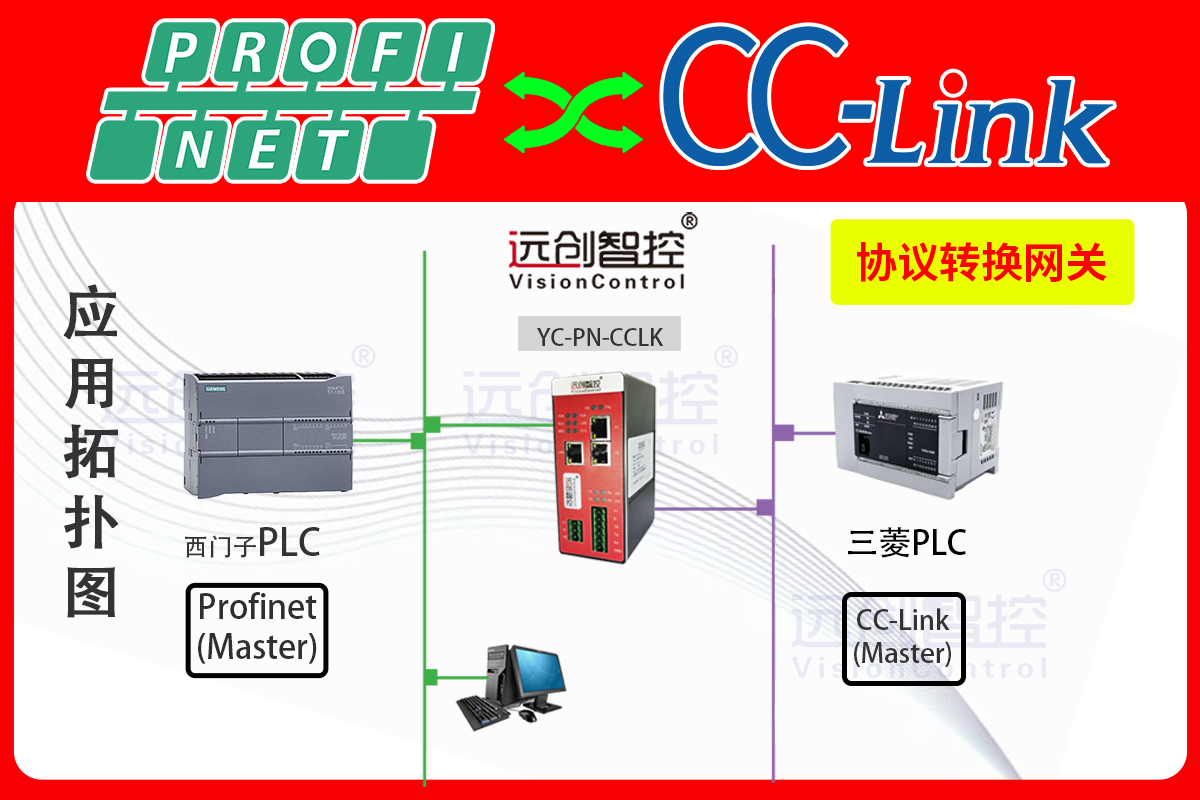

 二、 解决方案：远创智控YC-PN-CCLINK协议转换网关

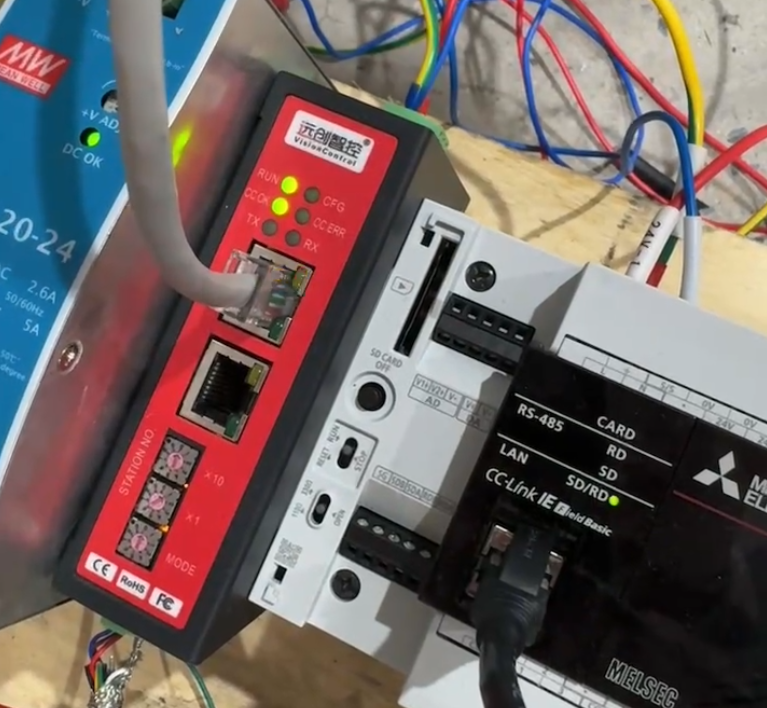

为解决上述痛点，我们引入了远创智控YC-PN-CCLINK协议转换网关。这款产品不仅是一个简单的数据采集器，更是一款专为高性能运动控制场景设计的智能网关和边缘计算网关。

网关功能简介：

   高性能协议转换：实现Profinet与CCLINK TSN之间周期数据的无损、高速转换。它在Profinet侧作为IO设备，在CCLINK TSN侧作为智能设备站。

   纳秒级同步支持：得益于CCLINK TSN网络的时间敏感网络特性，网关能够确保多个伺服驱动器之间的时钟精确同步，从而实现轴与轴之间的纳秒级协同动作。

   数据双向映射：网关内部建立了数据映射区，可将西门子PLC的输出区（控制字、目标位置等）直接映射到伺服驱动器的命令寄存器；同时将伺服的状态字、实际位置等映射回PLC的输入区。

   边缘诊断能力：作为物联网网关，它具备在线诊断功能，可实时监控通讯状态，记录异常日志，为快速排查故障提供了有力工具。

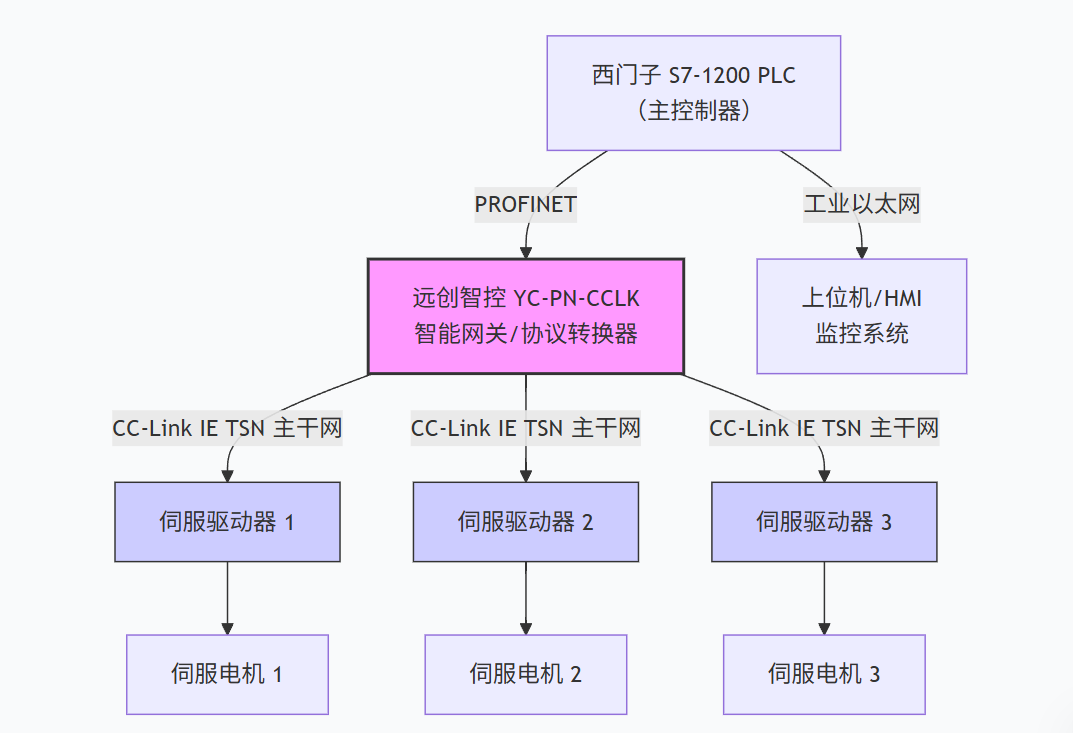

 三、 实施过程与清晰的系统拓扑

软件配置

   西门子侧：在TIA Portal中，导入网关的GSDML文件，并将其作为Profinet设备添加到S7-1200的硬件组态中。根据伺服控制的需求，配置好输入/输出数据的长度和周期。

   伺服侧：在三菱的伺服设置软件中，对每个伺服驱动器进行CCLINK TSN网络参数配置，并设置好各自的站号。同时，根据工艺要求，配置伺服的工作模式（如位置模式、扭矩模式）。

   网关侧：使用远创智控的配置软件，进行关键的数据映射设置。例如：

       将S7-1200的 `QB0-QB31`（32字节输出）映射为伺服1的控制命令（启动/停止、目标位置等）。

       将伺服1的状态信息（如当前位置、 ready信号）映射到S7-1200的 `IB0-IB31`（32字节输入）。

       对伺服2、3...进行类似配置。网关确保了这些数据在各自网络周期内被同步刷新。

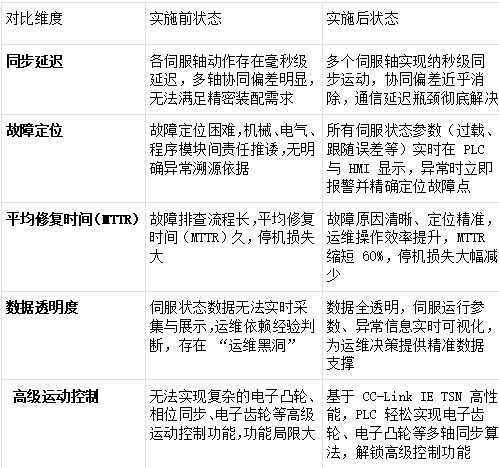

 四、 应用效果与项目实施前后对比

 五、 行业推广与前景展望

远创智控YC-PN-CCLINK网关所展现出的高性能协议转换与同步能力，使其在众多对运动控制要求极高的行业中具有广阔的应用前景。我们重点推荐以下主流且快速发展的行业：

1.  锂电设备制造：在极片轧制、分切、卷绕等工序中，对张力的控制要求极为苛刻，需要通过多台伺服的高精度同步来维持。该工业网关是构建这类高精度张力控制系统的理想选择。

2.  工业机器人与协作机器人：机器人每个关节的伺服驱动都需要极高的同步性，以保证末端的轨迹精度。该方案可用于集成不同协议的核心控制器与关节驱动器。

3.  半导体与电子封装：在晶圆搬运、引线键合、贴片等设备中，运动控制的精度和速度直接决定产品命运。智能网关保障的多轴同步是这类设备可靠运行的基石。

4.  高端包装与印刷机械：在需要实现套色精准、标签精准贴附的场合，物联网网关实现的多轴同步控制能有效杜绝重影、错位等质量缺陷。

5.  激光加工与切割：在三维动态激光加工中，激光器的出光与控制轴的运动必须严格同步，该方案能确保激光精准落在轨迹上。

 六、 总结

在工业自动化向数字化、智能化迈进的进程中，数据是血液，网络是血管，而控制指令则是精准传达的神经信号。本项目成功实践证明，远创智控YC-PN-CCLINK这类高性能工业网关，已经超越了传统数据采集器的范畴，它是打通神经系统关键节点的智能网关，是确保信号精准同步传输的边缘计算网关。

它以其卓越的性能，不仅解决了Profinet与CCLINK之间的协议互通问题，更重要的是，它释放了高端伺服系统固有的高性能潜力，实现了真正意义上的多轴纳秒级协同。随着高端装备制造、新能源、半导体等战略性新兴产业的蓬勃发展，这种能够赋能设备、提升核心工艺能力的物联网网关解决方案，必将成为驱动未来智能工厂不可或缺的核心基础设施，为中国制造业的转型升级提供坚实的技术支撑。

《具体内容配置过程及其他相关咨询请与武工留言交流》
