三菱A2NCPU+以太网模块：上位机与触摸屏零冲突并行通讯实战 点击：12 | 回复：0
一、场景背景与项目痛点
应用场景

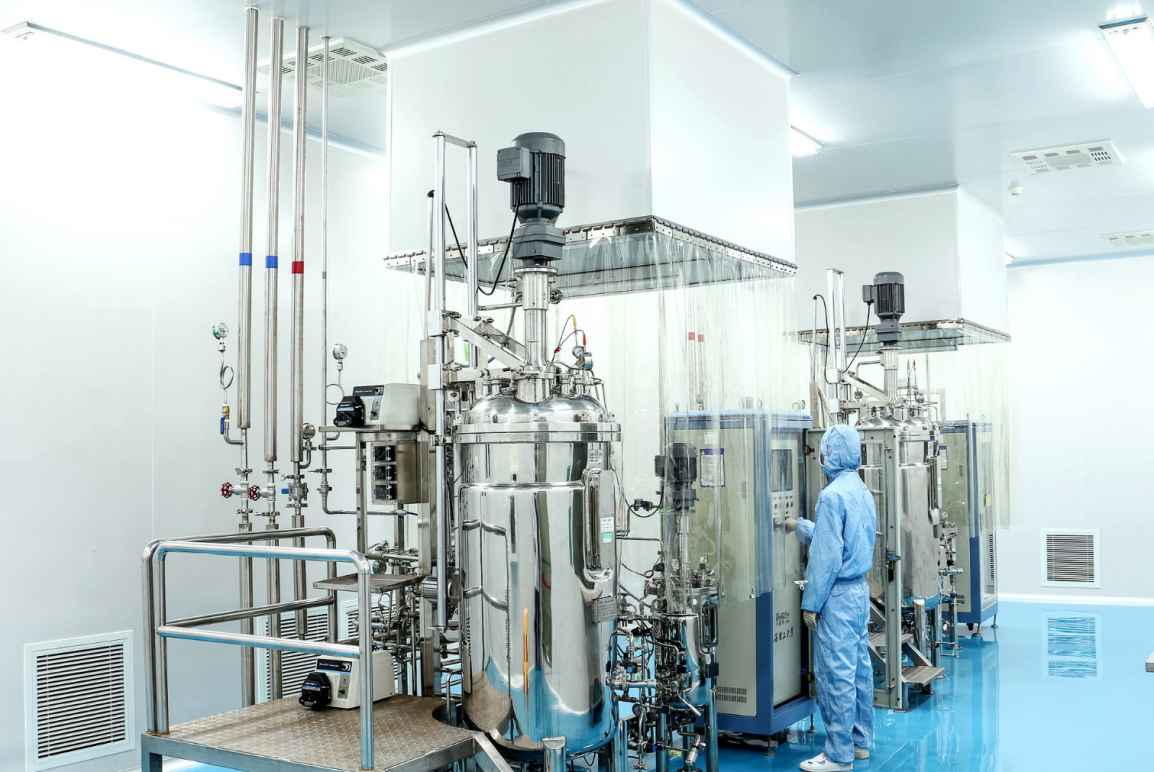

某生物制药企业冻干车间，三菱A2NCPU系列PLC控制冻干机温度/真空系统，通过MC总线连接昆仑通态TPC7062KX触摸屏实现本地操作。需将冷凝器温度、真空度、阶段时长等关键参数实时传输至西门子S7-1200PLC（1217C DC/DC/DC），满足FDA电子批记录（EBR）要求。
核心痛点
接口：PLC仅有的MC接口被HMI占用，无法扩展以太网通讯
合规风险：人工记录工艺参数存在篡改风险，不符合FDA审计追踪要求
实时性缺陷：冻干工艺持续48+小时，异常参数无法实时预警（如真空泄漏＞5Pa/min）
协议壁垒：三菱A2NCPU系列专用协议与西门子S7协议不兼容
二、解决方案核心：远创智控YC8000-A模块
功能特性 | 技术价值 |
MC转以太网 | 原生解析三菱A2NCPU系列MC协议，转换为标准Modbus TCP/IP协议 |
双通道隔离 | RS485通道1（接HMI）与通道2（接PLC）物理隔离，带宽独立分配 |
协议网关 | 内置三菱MC↔Modbus TCP协议转换，西门子1200可直接用MB_CLIENT功能块读写数据 |
工业级设计 | -25℃~75℃宽温运行，IP40防护，通过EMC工业四级测试 |
零配置穿透 | 支持HMI-PLC原始通讯穿透，触摸屏无需重新组态 |

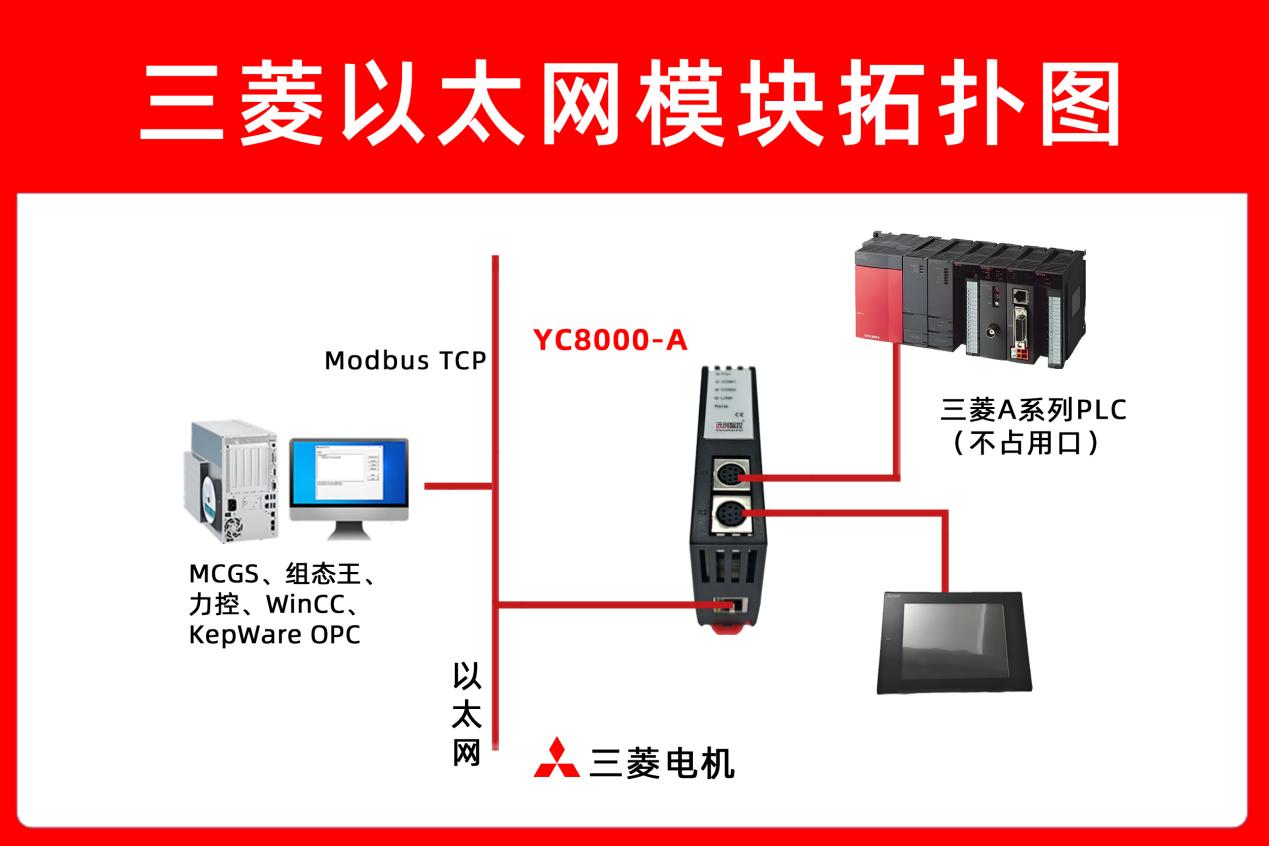

系统拓扑图与实施流程
三、实施步骤
硬件部署
将原PLC-HMI的MC电缆接入YC8000-A MC IN端口
用新MC线连接模块RS485 CH1端口至触摸屏
双绞屏蔽网线接入模块RJ45口至制药专用隔离交换机
模块配置
工作模式:Modbus TCP Server PLC类型:Mitsubishi A-Series MC波特率:19200bps（与冻干机程序一致）IP地址:172.16.10.201
数据存入SQLite数据库供批记录系统调用
合规性验证
审计追踪测试：参数修改记录带时间戳+用户双签名
数据完整性：SHA-256加密校验防止篡改
断网续传：72小时离线数据缓存补传
四、应用效果对比
指标 | 改造前 | 改造后 | 合规提升 |
数据记录方式 | 纸质记录（每2小时人工抄录） | 自动电子记录（每秒1次） | 符合FDA 21 CFR Part 11 |
工艺偏差响应 | 次日质量分析会发现 | 实时声光报警（＞设定阈值） | 偏差减少78% |
批记录审核时间 | 8小时/批次 | 自动生成PDF报告（5分钟/批次） | 效率提升96倍 |
设备故障预警 | 无预测性维护 | 真空泵电流波动＞10%触发预警 | 意外停机减少45% |
审计缺陷项 | 年均12项（数据完整性问题） | 0项（通过FDA飞行检查） | 合规风险清零 |
五、行业推广价值
医药行业核心需求

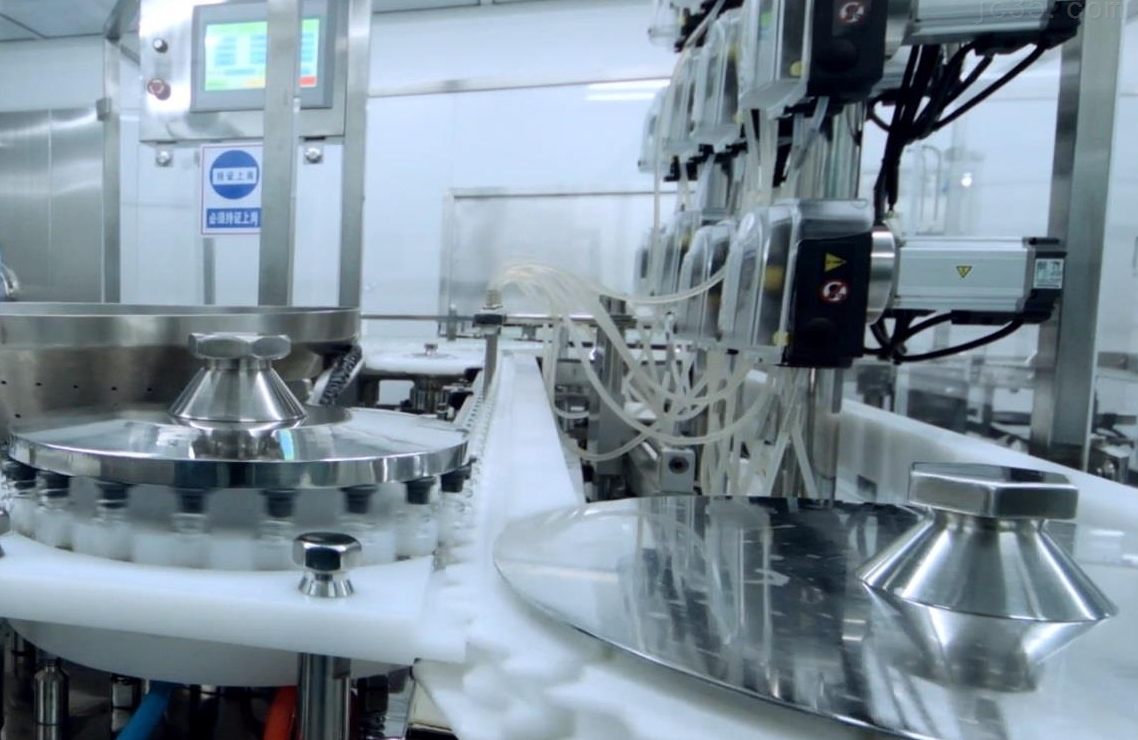

冻干机/灭菌柜/灌装机等GMP关键设备联网
满足EU GMP Annex 11计算机化系统验证要求
跨行业应用场景
光伏：硅料铸锭炉温度监控（三菱PLC+西门子SCADA）
锂电：电极浆料粘度监测数据上传（MC转OPC UA）
经济效益
单台冻干机年节约合规成本￥150万（减少人工/审计费用）
避免数据完整性缺陷导致的停产损失（＞￥2000万/次）
六、总结
远创智控YC8000-A作为工业级以太网桥接器，通过三重技术突破：
MC信号隔离技术：HMI通讯与以太网传输物理隔离，确保触摸屏0卡顿
协议动态转换：原生MC协议→Modbus TCP无缝转换，省去协议解析开发成本
FDA合规引擎：内置时间戳/电子签名/审计追踪功能，满足GMP数据完整性要求
在医药、锂电等高附加值行业，该方案以3万元级改造成本实现：
老旧设备秒级接入工业物联网
关键工艺参数毫秒级追溯
合规性风险100%受控
随着全球GMP法规趋严，此类串口转以太网解决方案已成为制药设备数字化的首选跳板，为智能制造提供“合规性+实时性”双重保障。
《具体内容配置过程及其他相关咨询请与武工留言交流》
