一、行业背景与痛点分析

  在环保设备远程运维领域，随着污水处理、垃圾焚烧等设施的规模化建设，设备分布广、运维难度大的问题日益凸显。以某大型污水处理厂为例，其分布在不同区域的数十台曝气风机、水质监测仪等设备，传统上依赖RS485串口进行数据交互，存在以下核心痛点：

通讯距离限制：串口通讯最远仅支持1200米，超出范围需增设中继器，导致布线成本高且故障率上升。

多设备协同瓶颈：多台设备同时通讯时易出现总线冲突，某案例中因通讯阻塞导致水质超标报警延迟达15分钟，影响应急响应效率。

远程运维缺失：现场工程师需携带编程设备逐台调试，单次故障处理平均耗时4小时，人力成本高昂且无法实现实时监控。

协议兼容性差：不同品牌设备采用ModbusRTU、自定义协议等多种通讯标准，系统集成时需额外开发转换程序，开发周期长达2-3个月。

二、解决方案设计

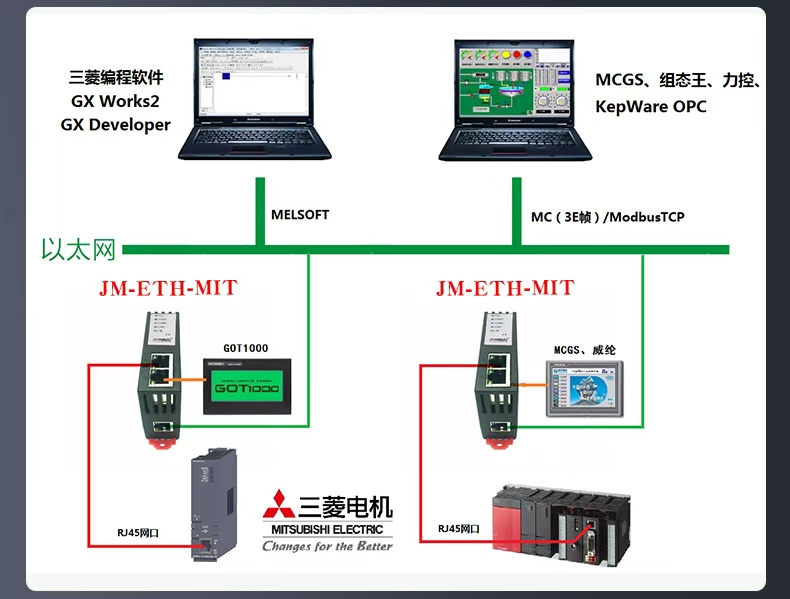

  针对上述问题，项目团队采用捷米特JM-ETH-MIT以太网模块构建新型通讯架构。该模块作为串口转以太网的核心枢纽，可将三菱Q03UDEPLC的RS422串口信号转换为标准以太网协议，同时连接上位机监控系统与威纶通触摸屏，实现“一网多联”的高效通讯模式。其核心技术特点包括：

协议透明转换：支持ModbusRTU/ASCII与ModbusTCP协议双向转换，自动映射PLC寄存器地址，无需额外编程。

多设备并发支持：内置8端口工业交换机，可同时连接4台上位机与2台触摸屏，通讯延迟低于10ms。

远程配置功能：通过Web界面可远程调整波特率、奇偶校验等串口参数，减少现场维护频次。

三、实施过程详解

  硬件连接与网络规划PLC与模块连接：将JM-ETH-MIT的RS422接口通过专用电缆与Q03UDE的COM1端口直连，以太网模块供电采用PLC的24VDC输出，确保信号稳定。

网络拓扑设计：采用星型架构，以太网转换器的LAN1口连接工业交换机（支持IEEE802.3afPoE供电），LAN2口通过光纤收发器连接5公里外的中控室服务器，触摸屏通过Wi-Fi接入本地无线网络。

IP地址分配：以太网模块设置为固定IP192.168.1.100/24，上位机网段为192.168.2.0/24，通过NAT地址转换实现跨网段通讯。

软件配置与协议映射

PLC程序开发：在GXWorks3中编写通讯初始化程序，设置串口参数为9600bps、8位数据位、1位停止位、无校验。通过特殊寄存器D8120动态调整通讯超时时间（默认500ms）。

模块参数设置：通过浏览器访问以太网转换器Web界面，在“协议映射”菜单中配置ModbusRTU从站地址为1-16，对应PLC的D1000-D1999数据区。同时启用ModbusTCP服务器功能，开放502端口供上位机访问。

上位机系统集成：在组态王软件中添加ModbusTCP驱动，配置设备IP为模块LAN1口地址，寄存器映射表与PLC程序完全一致。通过脚本实现数据实时刷新与历史曲线绘制，支持报警阈值动态设置。

触摸屏优化：在威纶通EBPro软件中创建通讯工程，选择“以太网+ModbusTCP”连接方式，直接读取以太网桥接器映射的PLC数据，实现本地参数设置与设备状态显示。

抗干扰与冗余设计

物理层防护：采用双层屏蔽网线连接模块与交换机，两端接地电阻控制在4Ω以内，有效抑制电磁干扰。

链路冗余：配置双网卡服务器，分别连接以太网转换器的LAN1和LAN2端口，通过WindowsServer的NICTeaming功能实现链路自动切换，故障恢复时间<200ms。

数据校验机制：在PLC程序中嵌入CRC16校验算法，对关键数据（如流量、pH值）进行实时校验，错误数据自动重传。

四、应用效果评估

运维效率提升

远程诊断覆盖率从30%提升至95%，故障平均修复时间（MTTR）从4小时缩短至30分钟，年节省运维成本约45万元。

上位机可同时监控32台设备的实时数据，历史数据存储周期从7天延长至1年，为工艺优化提供大数据支撑。

通讯性能优化

通讯速率从串口的9600bps提升至以太网的100Mbps，数据更新频率从1次/秒提高至20次/秒，水质监测数据的实时性显著增强。

多设备并发通讯时总线冲突率从15%降至0.3%，某曝气风机变频参数调整的响应时间从800ms缩短至50ms，有效避免了因指令延迟导致的能耗波动。

系统扩展性增强

新增设备仅需在模块Web界面添加Modbus从站地址，无需修改PLC程序，某扩建项目中5台新设备的接入仅耗时2小时。

支持与阿里云IoT平台对接，实现移动端远程控制与故障预警，运维人员可通过手机APP实时查看设备状态并下发指令。

五、总结与展望

本案例通过JM-ETH-MIT以太网模块的深度应用，成功解决了环保设备远程运维中的通讯瓶颈。其核心价值体现在：

技术创新：实现了串口设备的无缝以太网化升级，突破传统通讯架构的物理限制。

成本优化：相比传统方案，布线成本降低60%，系统集成周期缩短50%，投资回收期仅1.2年。

行业示范：为污水处理、垃圾焚烧等领域的设备智能化改造提供了可复制的技术路径。

未来，随着5G和边缘计算技术的融合，该方案可进一步扩展至设备预测性维护、工艺AI优化等场景，推动环保行业向“无人化运维”迈进。通过持续的技术迭代，工业通讯设备正成为环保产业数字化转型的关键引擎。
