一、项目背景

某汽车制造企业在进行生产线升级改造时，面临着设备通信协议不统一的难题。在原有的生产线中，部分关键设备如ABB机器人采用DeviceNet协议进行通信，而新引入的西门子S7-1500系列PLC则采用PROFINET协议。为了实现新老设备的协同工作，充分发挥新PLC的强大功能，企业急需一种可靠的解决方案，以实现PROFINET与DeviceNet协议之间的转换。

二、设备选型

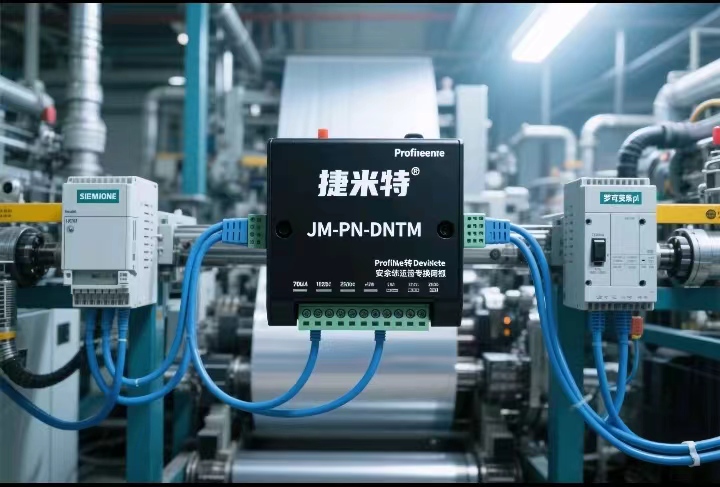

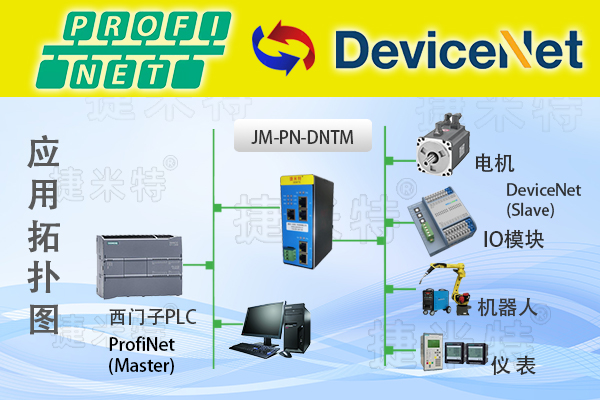

1. 协议转换网关：经多方调研和测试，企业最终选用了捷米特的PROFINET转DeviceNet协议转换网关。该网关型号为JM-PN-DNTM，具备卓越的性能和稳定性。它能够实现PROFINET从站与DeviceNet从站之间的双向通信，支持标准的PROFINETIO协议和DeviceNet协议。在PROFINET网络侧，它作为从站设备，通过两个RJ45以太网接口连接到PROFINET网络，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可组成链式网络，适应PROFINETV2.3协议，并采用实时（RT）通讯功能。在DeviceNet网络侧，其接口为从站，支持125kbps、250kbps、500kbps波特率，最大输入输出长度各为128bytes，站地址范围为0-63，可满足多种设备的连接需求。此外，该网关工作环境温度范围为-25～55℃，湿度≤95%，能适应汽车制造车间复杂的工业环境。

2. PROFINET主站PLC：选用西门子S7-1500系列中的CPU1516-3PN/DP作为PROFINET主站。西门子S7-1500系列PLC具有强大的运算能力和丰富的通信接口，广泛应用于工业自动化领域。它能够高效地管理和控制整个PROFINET网络中的设备，与捷米特网关配合默契，确保数据的快速传输和稳定交互。

3. DeviceNet从站设备：以ABB机器人为例，其在汽车制造行业中常用于车身焊接、零部件搬运等关键工序。该机器人配备了DeviceNet接口，型号为IRB6700，具有高精度、高速度和高负载能力等优点。通过DeviceNet协议，ABB机器人能够准确接收控制指令，执行各种复杂的动作，为汽车制造提供可靠的支持。

三、实施过程

1. 硬件连接

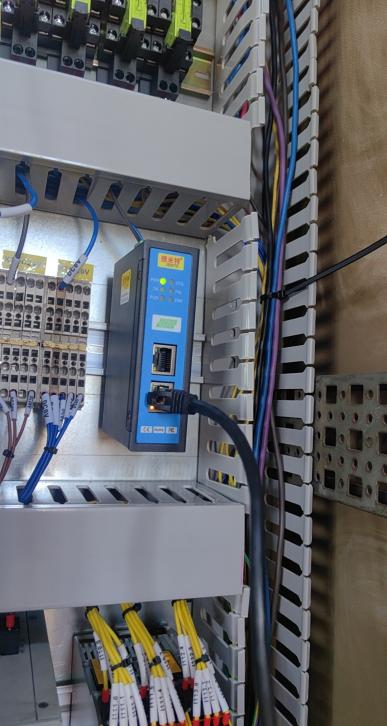

将捷米特PROFINET转DeviceNet智能网关安装在电气控制柜内合适位置，确保通风良好且便于维护。使用标准的以太网网线，一端连接西门子S7-1500PLC的PROFINET接口，另一端接入PROFINET转DeviceNet智能网关的PROFINET端口；同时，使用DeviceNet专用电缆，将网关的DeviceNet端口与ABB机器人的DeviceNet接口相连。

2. PROFINET侧配置

打开西门子TIAPortal软件，在项目中添加S7-1500PLC设备，并进行硬件配置。导入捷米特网关的GSD文件，定义输入输出模块（各128字节），将网关的IP地址固定为与PLC处于同一网段的地址，如192.168.1.100。在TIAPortal的设备视图中，选择PROFINET转DeviceNet网关，右键单击选中“分配设备名称”，在弹出的“分配PROFINET设备名称”对话框中，点击更新列表，确保PROFINET转DeviceNet模块正确连接在网络里，选中该节点并点击“分配名称”，将组态的PROFINET设备名称写入网络节点中。

3. DeviceNet侧配置

使用ABB机器人的编程软件，设置机器人的DeviceNet站地址，例如设置为5在ABB机器人的配置界面中，加载与捷米特网关相关的设备描述文件，确保机器人与网关能够正确识别和通信。通过设备扫描功能，确认ABB机器人与网关之间的连接正常。

4. 数据映射

在捷米特网关的配置软件中，建立西门子S7-1500PLC与ABB机器人之间的数据映射关系。将PLC需要发送给机器人的控制指令，如机器人的运动轨迹、动作顺序等信息，映射到网关的DeviceNet输出区；同时，将机器人反馈给PLC的状态信息，如机器人的当前位置、运行状态、故障报警等，映射到网关的PROFINET输入区。通过精确的数据映射，实现了双方数据的准确交互。

四、应用效果

1.设备互联互通：通过捷米特PROFINET转DeviceNet协议转换网关，成功实现了西门子S7-1500PLC与ABB机器人之间的无缝通信，打破了不同协议设备之间的通信壁垒，使得整个生产线的设备能够协同工作，提高了生产系统的集成度和稳定性。

2.生产效率提升：在引入网关之前，由于设备通信不畅，生产线的运行效率受到严重制约，设备之间的协调配合存在明显延迟。而采用网关后，数据传输的实时性得到极大改善，机器人能够迅速响应PLC的指令，生产节拍明显加快。据统计，生产线的整体生产效率提升了约30%，有效提高了企业的产能。

3.故障诊断与维护便捷性增强：网关实现了设备数据的集中管理，PLC可以实时获取机器人的运行状态和故障信息。当机器人出现故障时，PLC能够迅速将故障信息反馈给操作人员，并通过人机界面（HMI）直观地显示故障位置和原因，大大缩短了故障排查和修复时间，提高了设备的可用性和维护效率。

五、总结

在汽车制造行业的生产线升级改造中，捷米特PROFINET转DeviceNet协议转换网关发挥了至关重要的作用。通过其强大的协议转换功能，成功解决了不同协议设备之间的通信难题，实现了设备的互联互通和高效协同工作。不仅提升了生产效率，还为企业的智能化生产和数字化转型奠定了坚实基础。随着工业自动化技术的不断发展，捷米特网关将在更多行业和领域中展现其卓越价值，助力企业提升竞争力，实现可持续发展。

《具体内容配置过程及其他相关咨询请与武工留言交流》
