一、项目背景

  光能行业作为新能源领域的关键分支，近年来发展迅速。在光能转换设备的生产制造过程中，自动化生产线的高效稳定运行至关重要。某光能转换设备生产企业在升级自动化控制系统时，面临着一个棘手的问题：其现有的自动化设备中，部分采用了三菱电机支持Ethernet/IP协议的变频器，而新建的自动化控制系统则基于西门子1500PLC，采用ProfiNet协议进行通信。这两种协议无法直接兼容，导致设备之间无法实现高效的数据交互，影响了生产线的整体效率和智能化水平。为解决这一问题，企业经过多方调研和评估，选择了远创智控的ProfiNet转Ethernet/IP协议转换网关，以实现三菱变频器与西门子1500PLC之间的无缝通信。

二、设备选型

· 网关：ProfiNet转Ethernet/IP协议转换网关，该网关可实现ProfiNet和Ethernet/IP协议的双向转换，支持标准的ProfiNetI/O协议以及CIP应用层协议，具备强大的数据采集、转换和交互能力。

· 变频器：三菱电机支持Ethernet/IP协议的变频器，其具有高精度的速度控制和转矩控制性能，能够满足光能转换设备生产过程中对电机调速和运行状态精确控制的需求。

· 可编程逻辑控制器（PLC）：西门子1500PLC，具有强大的处理能力和丰富的功能模块，支持ProfiNet通信协议，可实现对自动化生产线上各种设备的集中控制和管理。

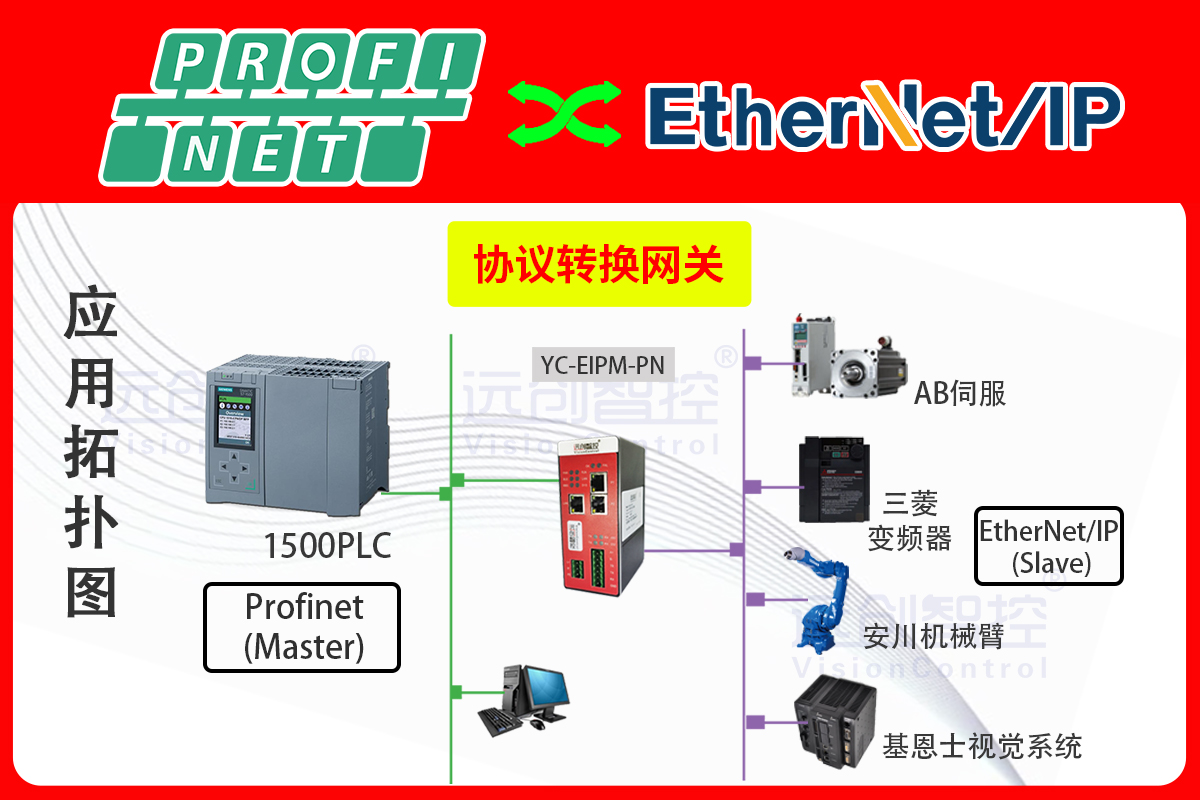

三、系统架构设计

整个自动化控制系统采用分层分布式架构，分为设备层、控制层和管理层。

· 设备层：包括三菱电机的变频器以及其他现场设备，这些设备通过Ethernet/IP协议与YC-EIPM-PN网关相连，负责执行具体的生产任务和数据采集。

· 控制层：由西门子1500PLC构成，通过ProfiNet协议与Ethernet/IP转ProfiNet协议转换网关进行通信，实现对设备层设备的集中控制、逻辑运算和数据处理。

· 管理层：上位机监控系统通过工业以太网与西门子1500PLC连接，实现对整个自动化生产系统的实时监控、数据存储和生产管理。

四、系统功能实现

· 网关配置：将Ethernet/IP转ProfiNet协议转换网关通过以太网口与配置电脑相连，打开配置软件，根据现场设备的需求进行参数配置，包括设置网关的工作模式、通信参数、数据映射关系等，生成配置文件并下载到网关中。

· 数据采集与交互：三菱变频器通过Ethernet/IP协议将自身的运行状态数据，如速度、转矩、温度等，发送给Ethernet/IP转ProfiNet协议转换网关。网关按照预先配置的数据映射关系，将这些数据转换为ProfiNet协议可识别的数据格式，并实时转发给西门子1500PLC。

· 控制逻辑实现：西门子1500PLC根据接收到的变频器运行状态数据以及生产任务的要求，在其编程软件中编写相应的控制逻辑，通过ProfiNet协议将控制指令发送给ProfiNet转Ethernet/IP协议转换网关，网关再将指令转换为Ethernet/IP协议，传输给三菱变频器，实现对变频器的启停、调速、正反转等精确控制。

· 系统集成与调试：在完成网关、变频器和PLC的硬件连接和软件配置后，对整个系统进行集成联调。通过在线监测和调试工具，检查各个设备之间的通信是否正常、数据传输是否准确、控制逻辑是否正确执行等，对出现的问题及时进行调整和优化，确保整个系统的稳定运行。

五、应用效果评估

· 提高生产效率：通过Ethernet/IP转ProfiNet协议转换网关实现了三菱变频器与西门子1500PLC之间的高效通信和协同工作，自动化生产线上的设备能够更加精准地按照预设的工艺流程运行，减少了因设备通信不畅导致的生产停机时间和故障处理时间，生产效率显著提高，据统计，生产线的日产量提升了约20%。

· 提升设备兼容性与集成度：该网关的使用解决了不同品牌、不同协议设备之间的兼容性问题，使得光能转换设备生产企业能够在现有设备基础上，更好地整合新的自动化控制技术，实现设备的无缝集成和资源的优化配置，提高了整个生产系统的灵活性和可扩展性。

· 增强系统稳定性与可靠性：Ethernet/IP转ProfiNet协议转换网关采用工业级设计，具备良好的抗干扰能力和稳定性，在实际运行过程中，能够长时间稳定地工作，确保了生产数据的准确传输和控制指令的可靠执行，降低了因通信故障导致的生产事故风险，为企业带来了显著的经济效益和社会效益。

六、总结与展望

在本次光能转换设备生产企业的自动化控制系统升级项目中，ProfiNet转Ethernet/IP协议转换网关发挥了关键作用，成功实现了三菱变频器与西门子1500PLC之间的协议转换和数据交互，解决了不同协议设备之间的兼容性难题，提高了生产线的自动化水平和生产效率。

随着光能行业的不断发展和自动化技术的持续进步，未来对于设备之间的互联互通和系统集成将提出更高的要求。ProfiNet转Ethernet/IP协议转换网关的应用为光能行业提供了宝贵的实践经验和技术参考，相信在类似的工业自动化场景中，该网关将继续发挥其优势，为推动光能行业乃至整个工业领域的智能化发展贡献更多力量。

（具体内容配置过程及其他相关咨询可联系付工。）
