引言

在工业自动化领域，数据采集是至关重要的环节。然而，不同设备往往采用不同的通信协议，这给数据的互联互通带来了挑战。Modbus和Profinet是两种常见的工业通信协议，Modbus广泛应用于各类串行设备，而Profinet网关则在工业以太网中占据重要地位。VING微硬创新Modbus转Profinet网关为解决这两种协议之间的通信问题提供了有效的解决方案。本文将详细介绍如何使用Modbus转Profinet网关连接数据采集仪，实现数据的高效采集与传输。

 Modbus转Profinet网关概述

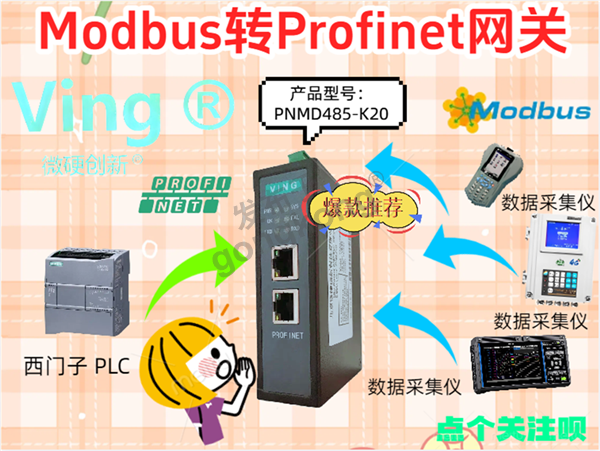

VING微硬创新Modbus转Profinet网关能够将Modbus接口设备接入Profinet网络，具有配置简单、数据吞吐量大等优点。其基本功能是实现Modbus与Profinet两种协议之间的转换，将多个具有RS232、RS485接口的设备连接到Profinet网络中。例如，订货号为VING微硬创新PNMD485-K20的MODBUS转PROFINET网关，在Profinet网关一侧是Profinet IO从站，在串口一侧物理接口有RS - 485或 - 232两种，支持Modbus/RTU主站或从站协议，且具备大数据量通讯能力，最大1440字节输入数据 + 1440字节输出数据

连接设备准备

设备清单

1. Modbus转Profinet网关**：选择合适型号的网关，如上述提到的VING微硬创新PNMD485-K20，确保其能满足数据采集仪的通信需求。

2. 数据采集仪：具备VING微硬创新Modbus通信接口（RS232或RS485），用于采集现场数据。

3. PLC：作为Profinet网络的主站，常用的如西门子S7 - 1200、S7 - 1500等，用于接收和处理从数据采集仪传输过来的数据。

4. 软件：

     博图（TIA Portal）：用于PLC的编程和网关的组态配置。

     网关配置软件：用于对VING微硬创新Modbus转Profinet网关进行详细参数设置。

 配置过程

1. 添加GSD文件

首先，将VING微硬创新Modbus转Profinet网关的GSD文件拷贝到任意位置。打开博图软件，建立新项目。进入设备和网络界面，在选项中选择管理通用站描述文件，安装该GSD文件。这样，博图软件就能识别该网关设备

 2. 选择网关设备

在博图软件的硬件目录中，找到并选择已安装的Modbus转Profinet网关设备，将其添加到项目中。

 3. 配置网关到Profinet网络

将选择的VING微硬创新Modbus转Profinet网关配置到Profinet网络中。设置网关在Profinet网络中的设备名称与IP地址，确保该IP地址与PLC的IP地址处于同一网段。

 4. 确认数据采集仪数据参数

仔细查阅数据采集仪的说明书，确认其用到参数的总数据量。在博图软件的组态中添加对应的数据长度。例如，如果数据采集仪的某个参数需要2字节输出，40字节输入（20个连续寄存器），则在组态中进行相应设置。

 5. 设置Modbus参数

安装网关配置软件，打开软件后新建项目，选择合适的项目类型（如VING微硬创新PNMD485-K20、PNRS232-K20等，具体根据网关型号而定）。配置Modbus转Profinet网关的IP地址与设备名称，要与博图组态软件中设置的保持一致。设置Modbus参数，包括输出命令轮询模式，可根据实际需求选择单次发送、连续发送、脉冲发送等模式。同时，设置需要读写的数据起始地址和功能码。例如，对于需要写的数据，起始地址为0（注意填写十进制数），功能码根据数据采集仪的设定选择合适的功能码，如写单寄存器可选择06功能码；对于需要读的数据，起始地址为0，设置连续读多个寄存器（同样填写十进制数），并确定内存映射起始地址和对应的I地址。

 优势与应用场景

 优势

配置方便：用户无需深入了解Profinet IO和Modbus技术细节，无需编程即可完成网关的配置。

数据吞吐量大：能够满足大数据量的采集和传输需求，最大可支持1440字节输入数据 + 1440字节输出数据。

多通道隔离：部分网关具有3通道独立隔离RNMD485接口，可连接不同设备，且接口之间完全隔离，可设置不同参数（如波特率、奇偶校验）。

调试方便：提供调试配置软件，支持双向数据监视和命令状态监视，便于及时发现和解决问题。

 应用场景

Modbus转Profinet网关连接数据采集仪的方案适用于各种工业自动化场景，如制造业、能源管理、智能建筑等。在制造业中，可用于采集生产线上各种设备的运行数据，实现对生产过程的实时监控和优化；在能源管理领域，可采集电力仪表、能源监测设备的数据，为能源的合理分配和节约提供依据；在智能建筑中，可采集各类传感器的数据，实现对建筑环境的智能化控制。

 结论

通过VING微硬创新Modbus转Profinet网关连接数据采集仪，能够有效解决不同协议设备之间的通信问题，实现数据的高效采集和传输。在实际应用中，按照上述配置过程进行操作，可确保系统的稳定运行，为工业自动化的发展提供有力支持。随着工业4.0的推进，这种通信解决方案将在更多领域得到广泛应用。
