一、项目背景

随着新能源行业的快速发展，电能的生产、传输和管理越来越智能化、自动化。在电能行业，越来越多的设备需要接入统一的网络控制系统，以实现集中监控、数据采集和分析等功能。然而，不同设备可能采用不同的通信协议，如MODBUS协议和ProfiNet协议，这给设备之间的通信和集成带来了困难。

在某大型电能项目中，需要将采用MODBUS协议的设备数据采集到基于ProfiNet协议的上位机系统中，以实现对整个电能生产过程的实时监控和管理。远创智控的MODBUS转ProfiNet协议转换网关为解决这一问题提供了有效的方案。

二、设备选型

· 协议转换网关：选用MODBUS转ProfiNet协议转换网关。该网关支持MODBUSTCP协议和ProfiNet协议之间的转换，能够实现两种协议网络的无缝连接和数据交互，具备工业级的稳定性和可靠性，适应电能行业复杂的现场环境。

· MODBUS上位机：选择汇川品牌的PLC作为MODBUS协议的上位机设备。汇川PLC具有良好的开放性和扩展性，支持MODBUSTCP通信协议，能够与多种下位机设备进行稳定通信，并且在电能行业有广泛的应用，可方便地接入电能生产现场的各种MODBUS设备，如智能电表、电量采集模块等。

· ProfiNetIO模块：采用西门子S7-1500系列PLC的ProfiNetIO模块。西门子作为工业自动化领域的知名品牌，其S7-1500系列PLC具备强大的处理能力和丰富的通信接口，ProfiNetIO模块支持标准的ProfiNet协议，可与MODBUS转ProfiNet网关稳定连接，将采集到的MODBUS设备数据传输至上位机监控系统，实现对电能生产过程的集中监控和管理。

三、系统架构设计

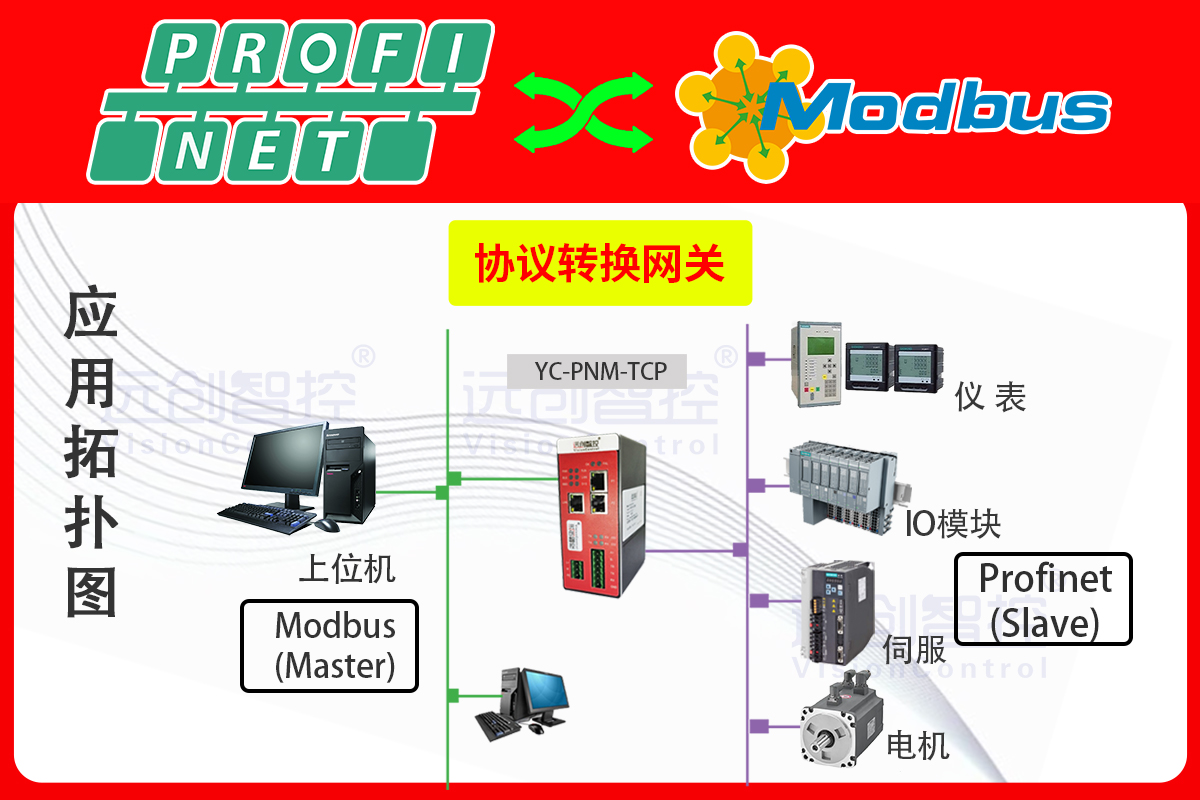

整个系统采用分层分布式架构，分为现场设备层、协议转换层和监控管理层。

· 现场设备层：主要包括采用MODBUS协议的智能电表、电量采集模块等设备，这些设备分布于电能生产现场，用于采集电能相关的各种数据，如电压、电流、功率、电能计量等。

· 协议转换层：部署MODBUS转ProfiNet模块，其一端通过以太网与现场设备层的MODBUS设备相连，另一端通过以太网接入监控管理层的ProfiNet网络。网关负责将MODBUS设备采集到的数据转换为ProfiNet协议格式，并转发至监控管理层；同时，也将监控管理层下发的控制指令转换为MODBUS协议格式，发送给现场设备层的MODBUS设备。

· 监控管理层：由安装有监控管理软件的上位机主机构成，通过ProfiNetIO模块与ProfiNet转MODBUS协议转换网关相连，实现对整个电能生产过程的实时监控、数据存储、分析和管理等功能。

四、安装与调试过程

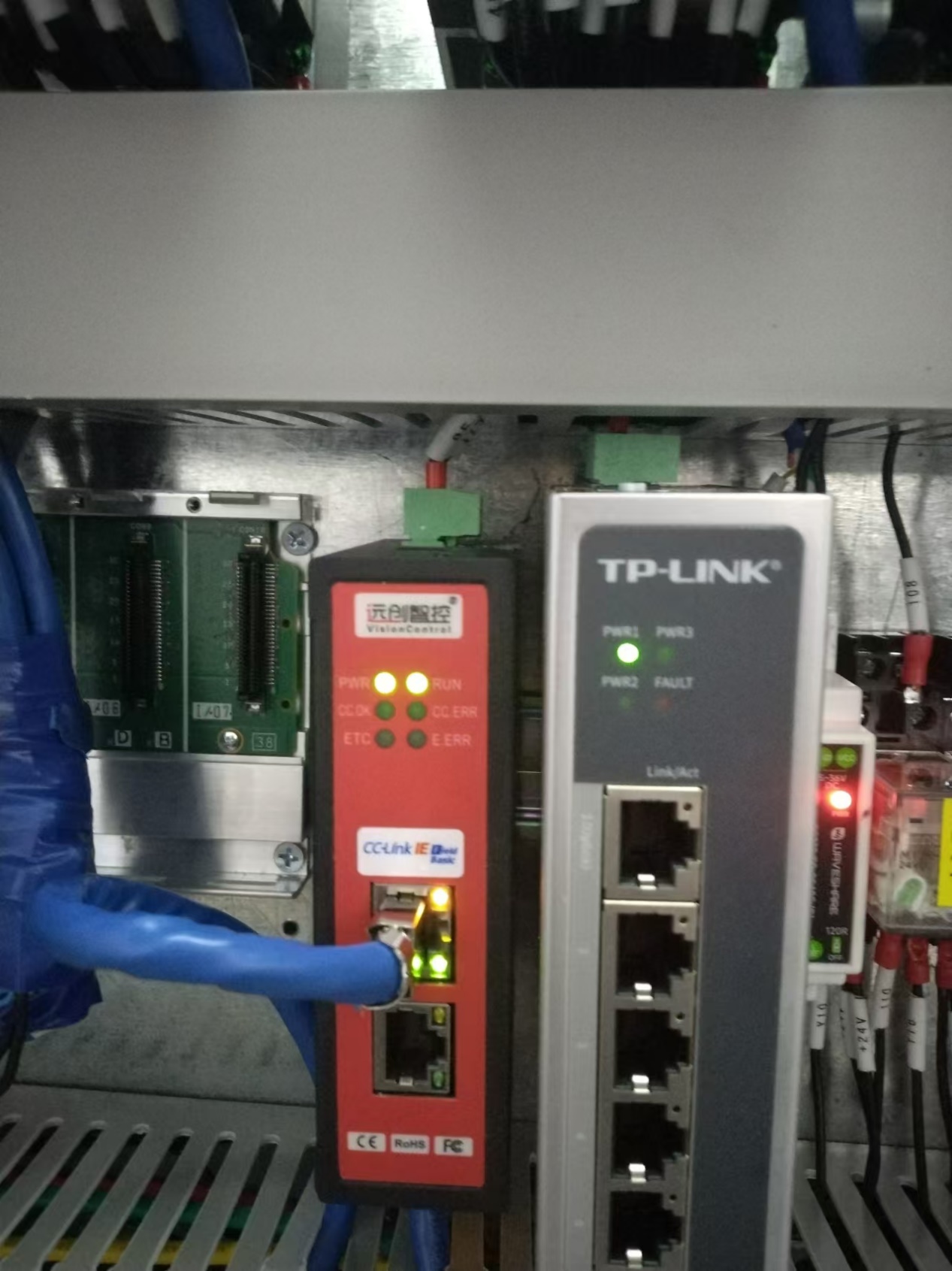

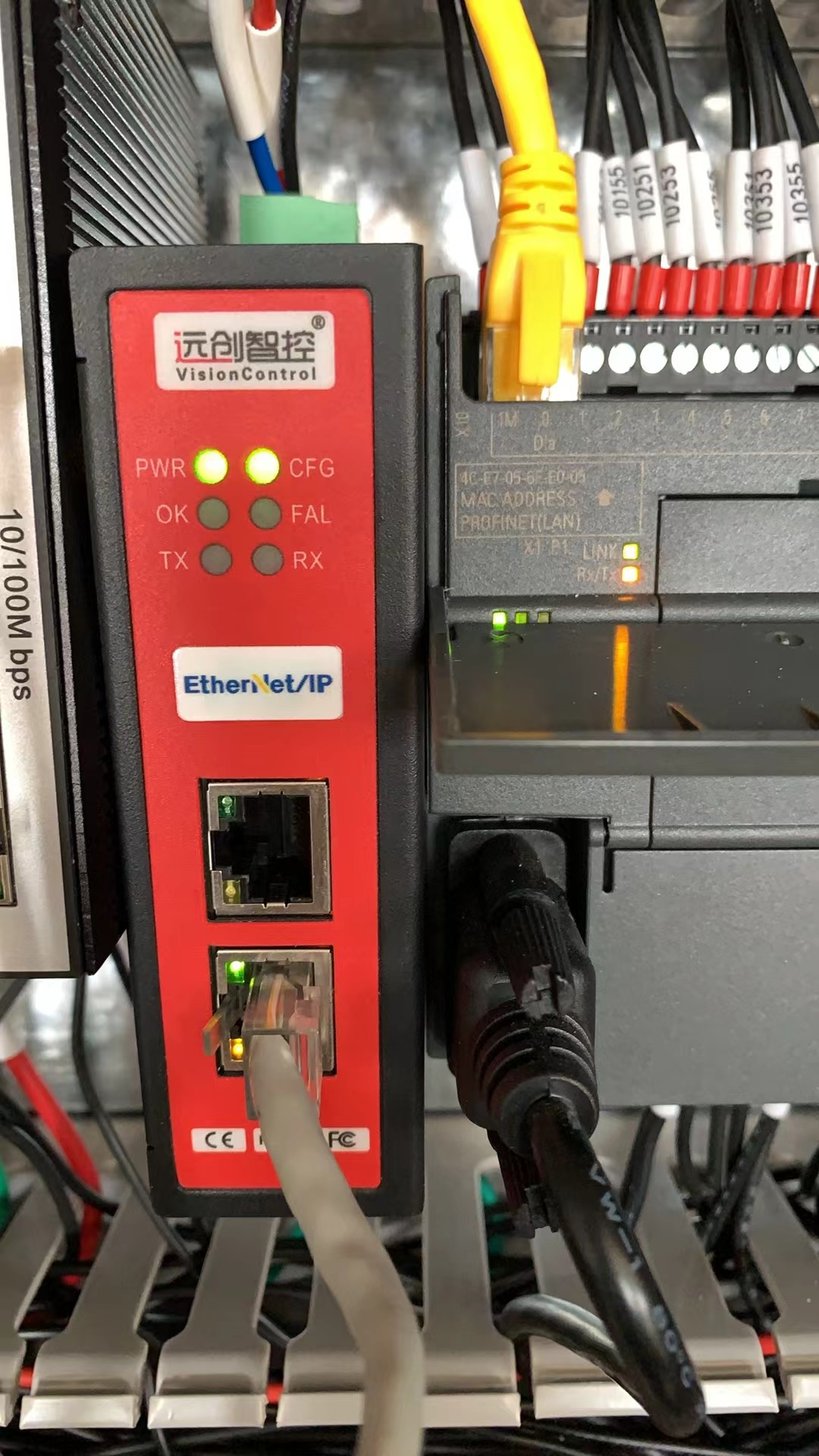

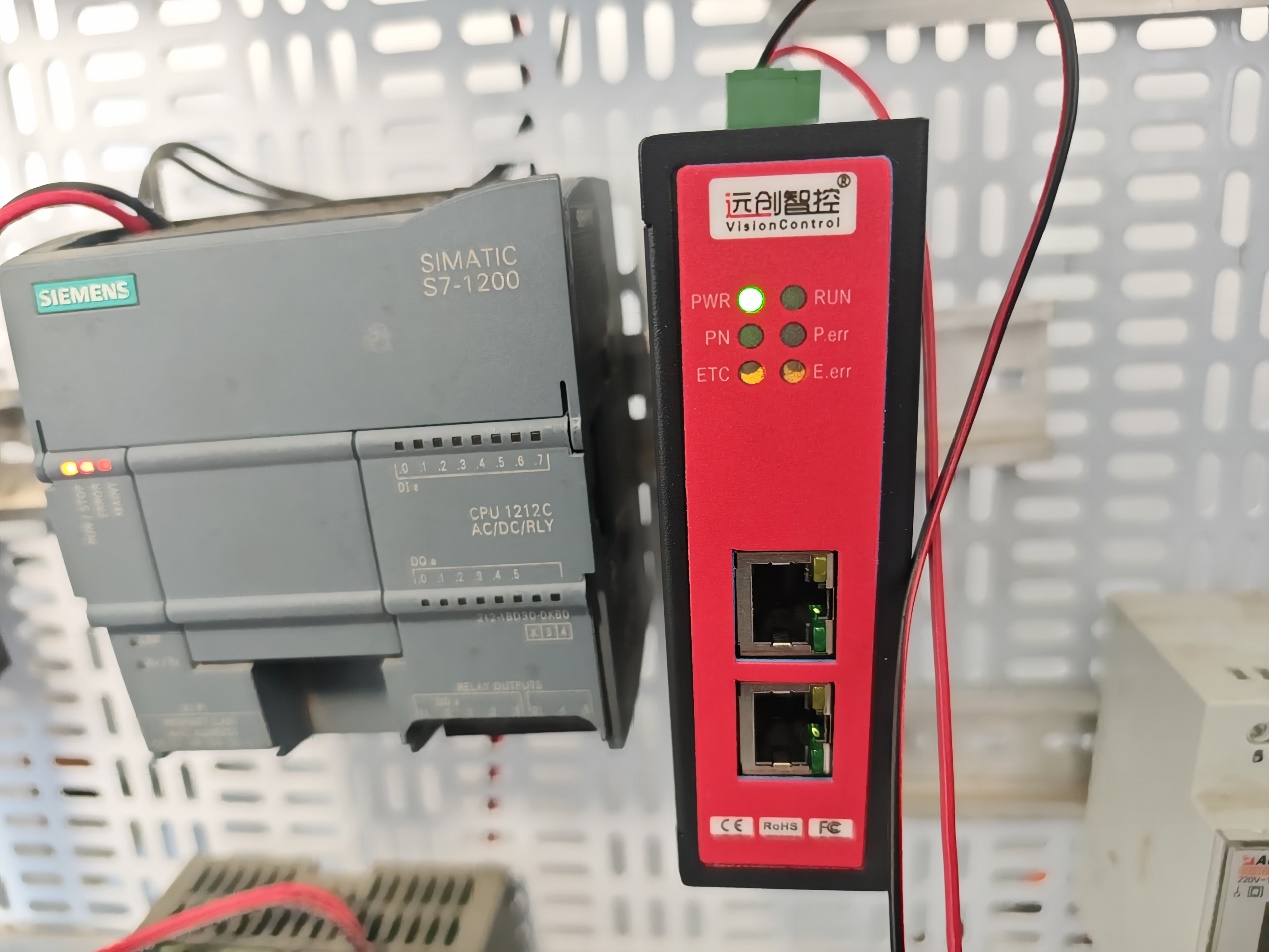

· 硬件安装：首先将ProfiNet转MODBUS网关安装在电控柜内，使用DIN-35mm导轨固定。然后将现场设备层的MODBUS设备通过以太网电缆连接至网关的MODBUSTCP接口，确保连接牢固可靠；同时，将网关的ProfiNet接口通过以太网电缆连接至西门子S7-1500系列PLC的ProfiNetIO模块，接入监控管理层的网络。

· 网络配置：为网关、MODBUS设备和ProfiNetIO模块分配合适的IP地址，并设置子网掩码、默认网关等网络参数，确保所有设备处于同一网络段，能够正常通信。

· 网关配置：使用网关的配套配置软件，在PC上对ProfiNet转MODBUS模块进行参数配置。包括设置MODBUSTCP从站的IP地址、端口号、波特率等参数，以及ProfiNet主站的相关参数，如IO模块的槽位号、输入输出字节数等。

· 数据映射配置：在网关配置软件中，进行数据映射设置，定义MODBUS设备中的寄存器地址与ProfiNetIO模块中的数据地址之间的对应关系，确保数据能够在两种协议网络之间准确无误地传输和转换。

五、应用效果评估

· 数据采集与传输：通过MODBUS转ProfiNet协议转换网关，实现了对现场MODBUS设备电能数据的实时采集和稳定传输。上位机监控系统能够及时获取智能电表、电量采集模块等设备采集的电压、电流、功率、电能计量等数据，数据更新及时性高，传输准确率达到了99.9%以上，满足了电能行业对数据准确性和实时性的严格要求。

· 系统集成与兼容性：该网关成功地将MODBUS协议设备集成到了现有的基于ProfiNet协议的监控管理系统中，实现了不同协议设备之间的无缝连接和协同工作。系统兼容性良好，未出现兼容性问题导致的通信中断或数据丢失现象，有效整合了电能生产过程中的各种设备资源，提高了整个系统的集成度和管理效率。

· 监控与管理功能：上位机监控系统基于采集到的电能数据，实现了对电能生产过程的实时监控、数据分析、报表生成和历史数据查询等功能。管理人员可以通过监控界面直观地了解电能生产情况，及时发现设备运行异常和故障隐患，并进行快速响应和处理，提高了电能生产的安全性和可靠性，同时也为电能生产的优化调度和管理决策提供了有力的数据支持。

六、技术优势分析

· 高效协议转换：MODBUS转ProfiNet网关采用先进的协议转换技术，能够快速、准确地实现MODBUSTCP协议和ProfiNet协议之间的转换，转换效率高，数据传输延迟低，确保了电能数据的实时性和准确性。

· 强大的兼容性：该网关对MODBUS协议和ProfiNet协议的支持都非常完善，能够兼容多种不同品牌、不同型号的MODBUS设备和ProfiNet设备，适应性强，可满足电能行业复杂多样的设备集成需求。

· 稳定的通信性能：具备工业级的稳定性和可靠性，采用了高效的数据缓存、错误重传和链路自愈等机制，能够在复杂的工业现场环境下长期稳定运行，确保数据通信的不间断性和可靠性，为电能生产的连续性提供了有力保障。

· 灵活的配置方式：提供了简单易用的配置软件，用户可以根据实际应用需求灵活配置网关的各种参数，如IP地址、端口号、数据映射等，操作方便快捷，无需复杂的编程和调试，降低了系统的集成难度和维护成本。

七、项目总结与展望

ProfiNet转MODBUS协议转换网关在电能行业的成功应用，有效解决了MODBUS协议设备与ProfiNet协议监控管理系统之间的通信难题，实现了电能生产过程的集中监控、数据采集和智能化管理，提高了电能生产的效率、安全性和可靠性，为企业带来了显著的经济效益和社会效益。

随着电能行业的不断发展和智能化水平的进一步提高，协议转换网关在电能生产过程中的应用将越来越广泛。未来，远创智控将继续致力于协议转换技术的研发和创新，不断提升ProfiNet转MODBUS模块的性能和功能，为电能行业及其他工业领域提供更加优质的协议转换解决方案，助力工业自动化的发展和升级。

（具体内容配置过程及其他相关咨询可联系付工。）
