一、项目背景

在新能源汽车制造行业，随着生产规模的不断扩大和自动化水平的日益提高，对不同品牌设备之间通信兼容性的要求愈发严苛。新能源汽车生产线上集成了大量来自不同制造商的自动化设备，各类PLC、传感器、执行器以及智能IO模块等众多设备需要协同工作，实现高效、精准的生产流程控制。然而，不同设备往往采用不同的通信协议，这给系统集成和数据交互带来了巨大挑战。

本项目所涉及的新能源汽车总装车间，原自动化系统主要基于三菱PLC的CC-LinkIE网络架构。该架构在一定程度上满足了生产线的控制需求，但随着新技术的引入和智能化改造的推进，需要接入一些采用EtherCAT协议的高性能IO模块，以实现更快速、更精准的设备控制和数据采集。远创智控的CCLKIE转EtherCAT协议转换网关应运而生，为解决这一跨协议通信问题提供了关键支持。

二、系统需求分析

该项目对自动化系统提出了以下关键需求：

1. 实现三菱CC-LinkIE协议与EtherCAT协议的无缝转换，确保PLC与新型IO模块之间的稳定通信。

2. 保证数据传输的实时性和准确性，在生产过程中快速响应控制指令，及时反馈设备状态信息，以满足新能源汽车总装生产线对节拍和质量控制的严格要求。

3. 兼容现有的CC-LinkIE网络架构，不影响其他原有设备的正常运行，同时便于后续系统的扩展和升级。

4. 提供良好的设备管理和监控功能，便于技术人员对整个通信系统的运行状态进行实时监测和故障排查。

三、解决方案设计

（一）设备选型

1. 三菱PLC：选用三菱FX5U系列PLC，其内置CC-LinkIE控制器，具备强大的数据处理能力和稳定的CC-LinkIE通信功能，能够满足生产线复杂的控制逻辑需求。

2. EtherCATIO模块：采用倍福的EL1018和EL2008模块。EL1018是8通道数字量输入模块，用于采集生产线上的各类传感器信号；EL2008是8通道数字量输出模块，用于控制执行器的动作。

3. 协议转换网关：CCLKIE转EtherCAT协议转换网关，该网关专为CC-LinkIE与EtherCAT协议转换设计，具备高性能处理器和大容量存储器，能够实现高效的数据转换和处理。

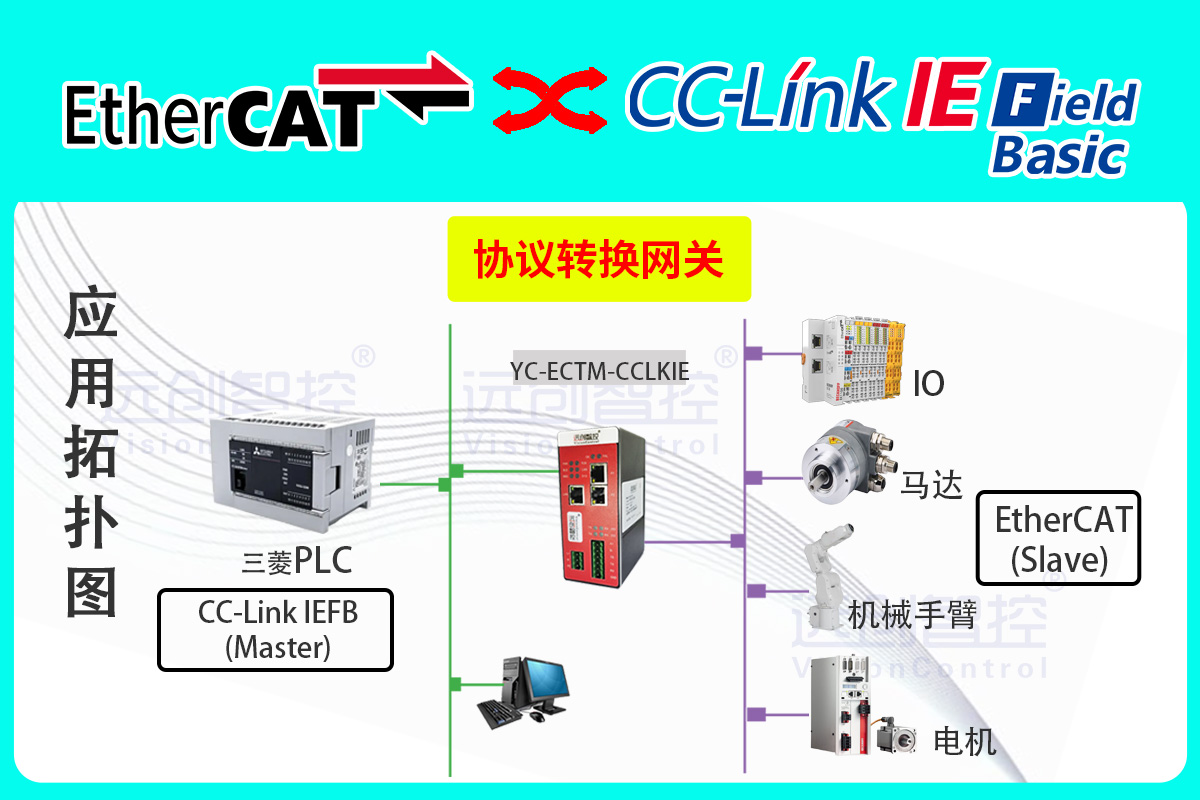

（二）网络架构

整个系统采用层次化网络架构：

1. 控制层：三菱FX5UPLC通过CC-LinkIE总线与CCLKIE转EtherCAT协议转换网关相连，实现对整个系统的集中控制。

2. 现场层：CCLKIE转EtherCAT协议转换网关通过EtherCAT网络连接倍福EL1018和EL2008IO模块，对新能源汽车总装生产线上的各类设备进行实时数据采集和控制指令下达。

四、系统实施过程

（一）设备安装与布线

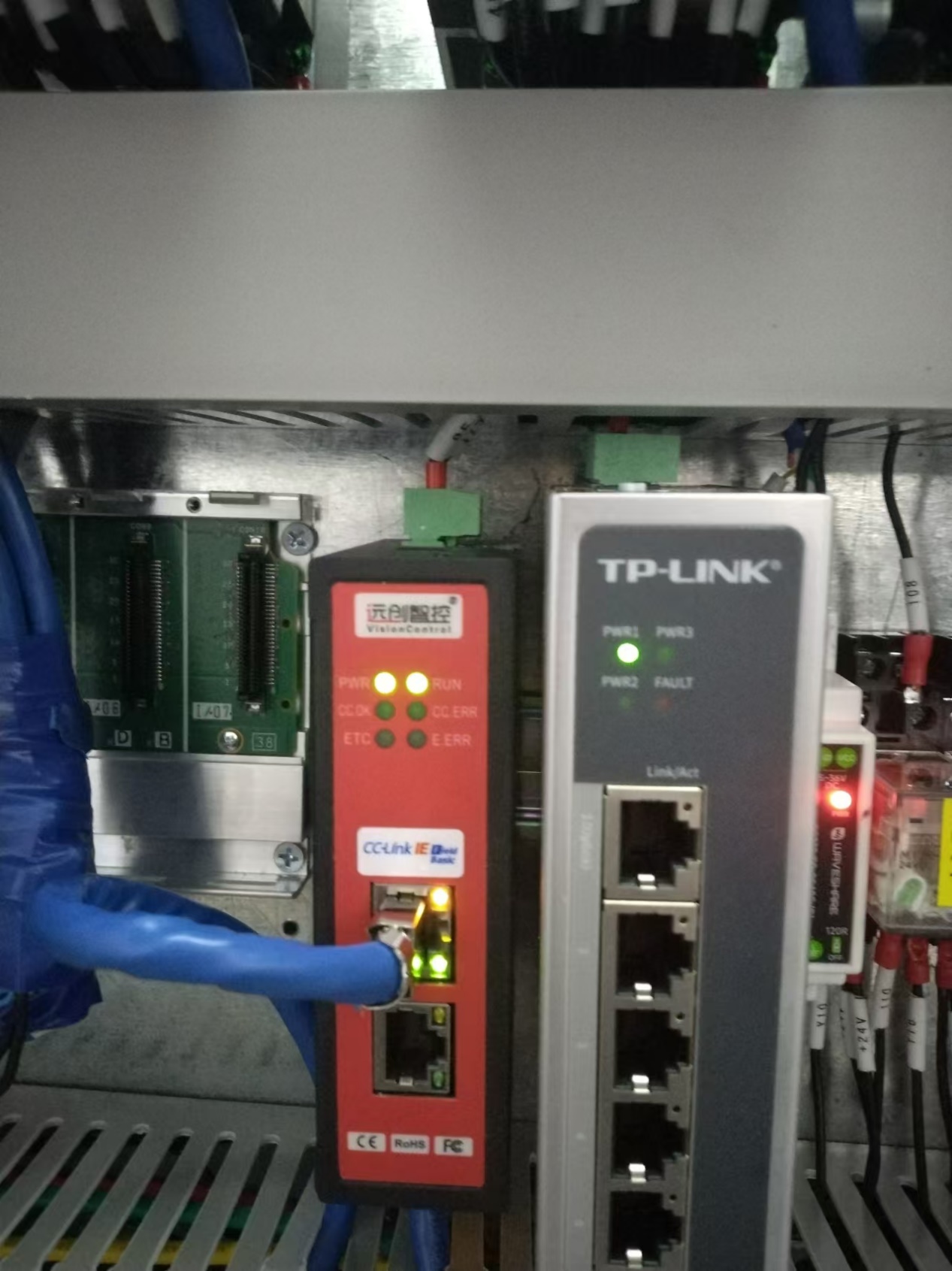

1. 将三菱FX5UPLC安装在总装车间的电气控制柜内，并按照CC-LinkIE协议规范进行布线，确保与EtherCAT转CCLKIE协议转换网关之间的通信电缆连接稳固可靠。

2. 在生产线现场的设备附近，安装倍福的EL1018和EL2008IO模块，并通过EtherCAT网线连接到EtherCAT转CCLKIE协议转换网关。布线过程中，充分考虑了电磁干扰和信号传输距离等因素，采用了屏蔽电缆和合理的走线方式，以保证信号质量。

（二）设备配置与调试

1. 对三菱FX5UPLC进行程序编写，定义与EtherCAT转CCLKIE协议转换网关通信的数据结构和控制逻辑，确保PLC能够正确发送控制指令和接收反馈数据。

2. 在EtherCAT转CCLKIE协议转换网关上进行协议转换配置，设置CC-LinkIE和EtherCAT网络参数，根据实际系统需求，映射数据地址，实现两种协议之间的数据无缝转换。

3. 对倍福EL1018和EL2008IO模块进行参数设置，包括通道配置、输入输出类型定义等，使其能够准确采集和传输现场设备的信号。

4. 通过调试软件对整个系统进行联机调试，逐步检查各个设备之间的通信状态，排查并解决可能出现的通信故障和数据传输错误问题。调试过程中，利用网关提供的诊断功能，对通信链路质量、数据传输延迟等关键指标进行监测和优化，确保系统达到预期的性能要求。

五、应用效果评估

（一）生产效率提升

通过引入EtherCAT转CCLKIE协议转换网关实现CC-LinkIE与EtherCAT协议转换，成功将倍福的高性能IO模块集成到现有基于三菱PLC的自动化系统中，新能源汽车总装生产线的设备响应速度显著提高。生产线节拍得以优化，生产效率提升了约15%，在相同的工期内能够生产更多的新能源汽车有效，满足了市场需求的增长。

（二）数据采集与监控优化

该协议转换网关为生产线的数据采集和监控提供了有力支持。倍福EL1018模块能够实时采集生产线上的各类传感器数据，如压力、温度、位置等，这些数据通过网关快速传输到三菱PLC，再由PLC上传至车间监控系统。车间管理人员可以实时掌握生产线的运行状态，及时发现设备故障隐患，故障停机时间减少了约20%。同时，基于丰富的数据，能够对生产工艺进行深入分析和优化，进一步提高产品质量。

（三）系统兼容性与扩展性增强

EtherCAT转CCLKIE协议转换网关不在改变原有CC-LinkIE网络架构的基础上，实现了与EtherCAT设备的无缝集成，保证了系统兼容性。并且，该网关具备良好的扩展性，随着未来新能源汽车总装车间自动化程度的进一步提高，可以方便地接入更多的EtherCAT设备，如新型传感器、智能执行器等，为系统的持续升级和智能化改造提供了坚实基础。

六、总结与展望

本项目在新能源汽车制造行业的总装车间成功应用了EtherCAT转CCLKIE协议转换网关，实现了三菱CC-LinkIE协议与EtherCAT协议的高效转换，解决了不同品牌设备之间的通信兼容性问题，取得了显著的经济效益和生产效益。不仅提高了生产效率和设备利用率，还为生产线的智能化升级奠定了良好基础。

展望未来，随着工业物联网和智能制造的深入发展，不同协议设备之间的通信融合将变得更加重要。EtherCAT转CCLKIE协议转换网关在本项目中的成功应用，展示了其在工业自动化领域的强大潜力和广泛适用性。在其他制造行业，如电子制造、食品饮料、机械加工等，该网关同样具有广阔的应用前景，能够为众多企业在自动化系统集成和升级改造过程中提供有力的技术支持，推动整个制造业向更加智能化、高效化的方向发展，助力企业在全球市场竞争中占据优势地位。

（具体内容配置过程及其他相关咨询可联系付工。）
