本案例展示了在OptiSystem中调用MATLAB代码实现振幅调制。

一、建模目标

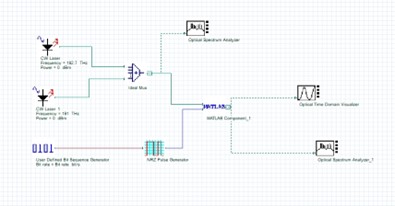

案例中，我们生成两束功率为0dBm，频率分别为192.7THz、191THz的载波，合束之后经过自定义脉冲的调制。我们用MATLAB代码控制电脉冲对光信号的调制过程，通过在MATLAB组件中导入MATLAB代码来实现。整体光路图如图1，全局参数如图2：


图1.整体光路图

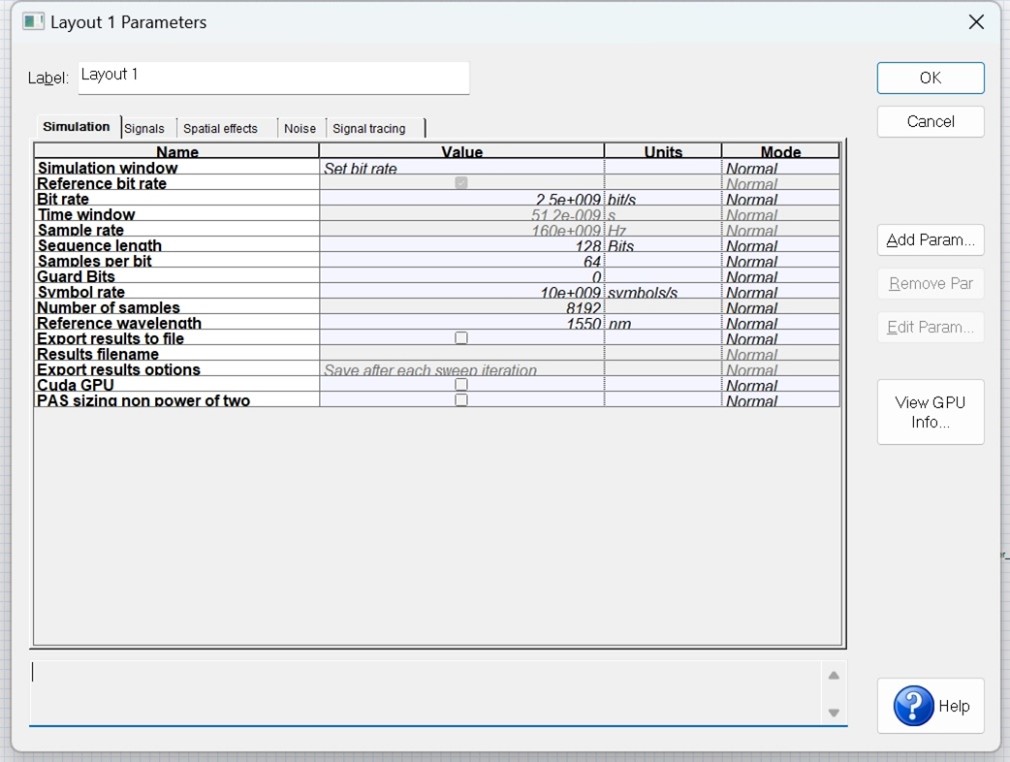

图2.全局参数

二、参数设置

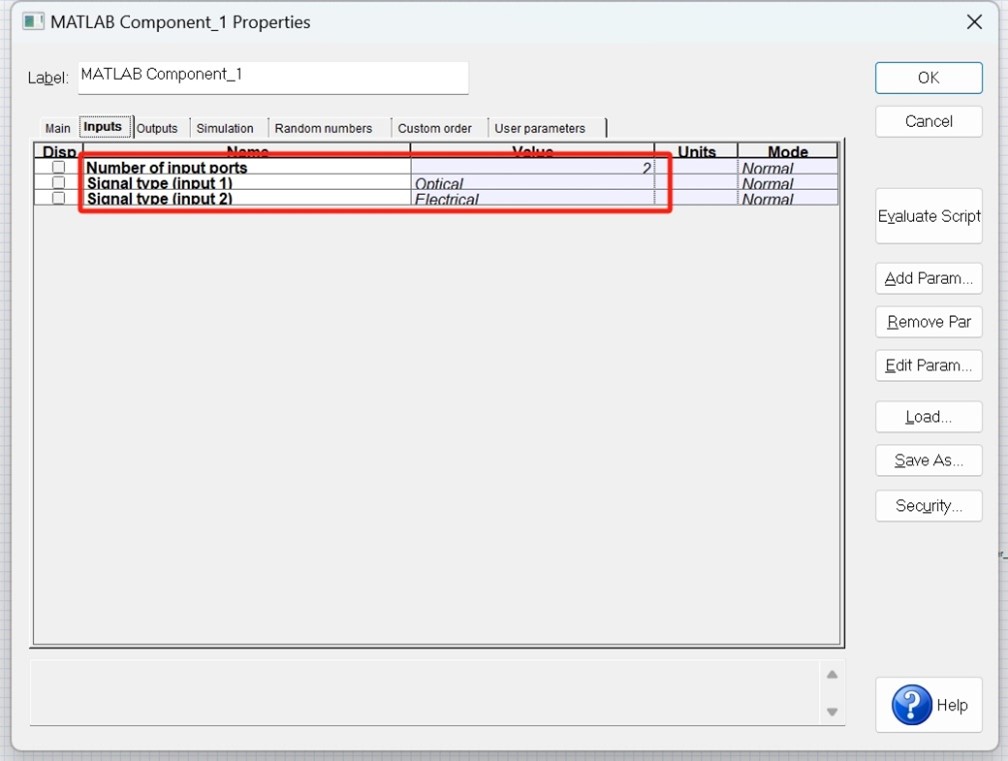

MATLAB组件设置2个输入口，一个输出口。其中输入口1输入类型为光信号，输入口2输入类型为电信号。输出口输出类型为光信号。输入、输出端口设置如图3:

a） 输入端口设置


b） 输出端口设置

图3.输入、输出口设置

接下来，要讲MATLAB代码导入到MATLAB组件中，要进行如下设置：

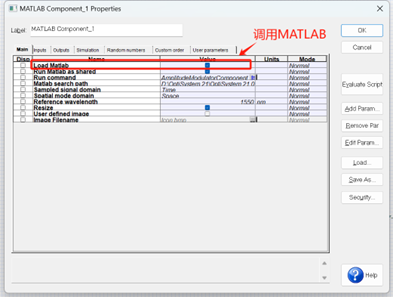

首先，勾选MATLAB Component中的Load MATLAB，OptiSystem将调用电脑中的MATLAB程序：

图3.调用MATLAB

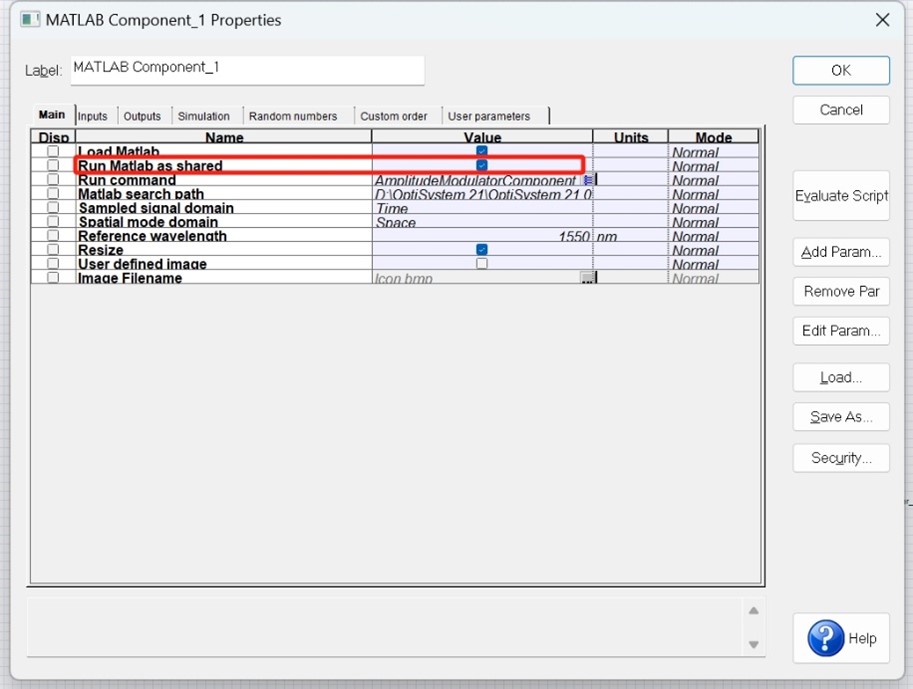

勾选运行MATLAB文件:

图4.运行MATLAB文件

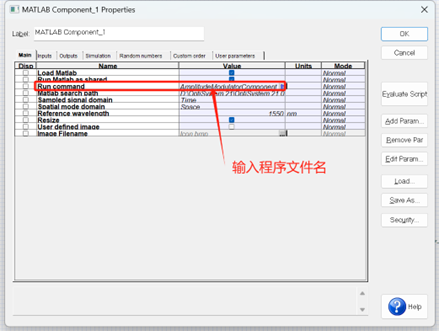

在组件中键入MATLAB的m文件文件名：

图5.输入程序文件名

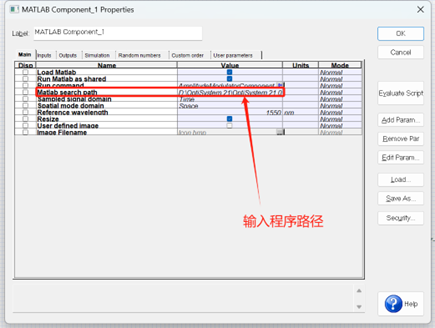

输入程序所在路径，m文件添加完成，点击OK。（注意：m文件需与该光路文件存放在同一个文件夹）

图6.输入程序路径

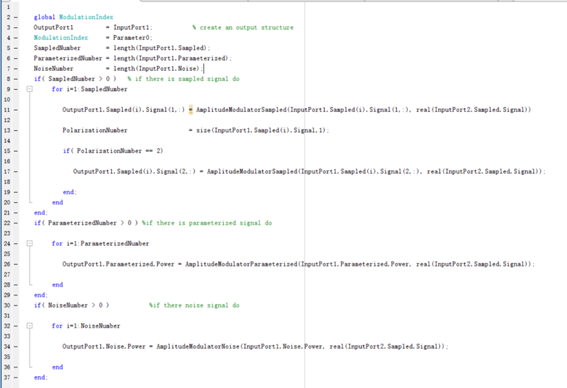

MATLAB中振幅调制主代码如下：

图7.MATLAB代码

对应函数代码如图8：

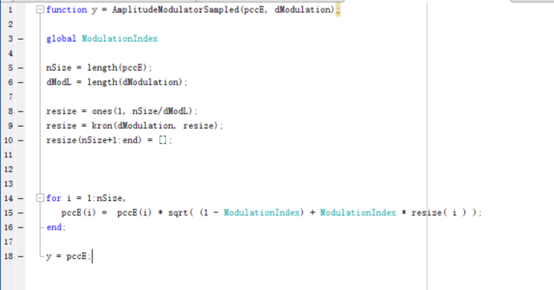

a） AmplitudeModulatorSampled函数

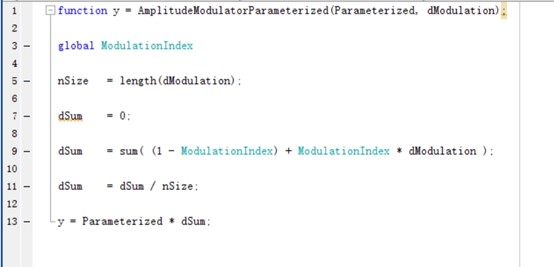

b）AmplitudeModulatorParameterized函数

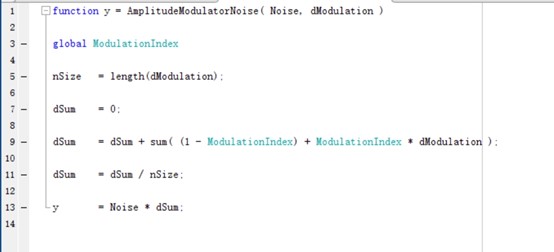

c）AmplitudeModulatorNoise函数

图8.MATLAB代码

三、运行结果

运行结果：

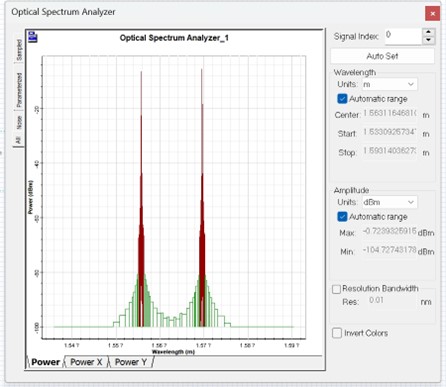

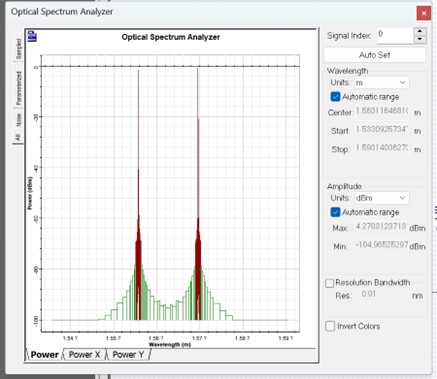

a）振幅调制前


b）振幅调制后

图9.振幅调制前后对比
