开关电源原理框图解释 点击：488 | 回复：3



世猫


  • 精华：3帖
  • 求助：9帖
  • 帖子：812帖 | 6279回
  • 年度积分：0
  • 历史总积分：28999
  • 注册：2011年10月16日
发表于：2014-05-23 23:32:42
楼主

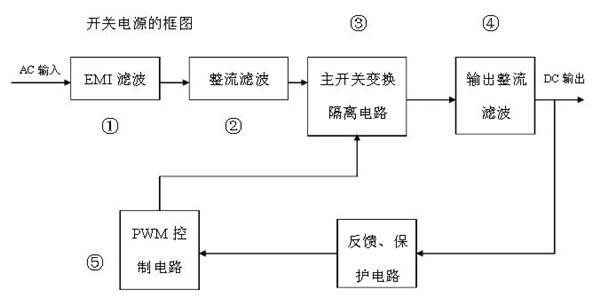

    原理简述：AC电压经过EMI滤波电路滤除各种干扰信号后，经过整流滤波将AC电压变为平滑的直流电，通过PWM（Pulse-Width Modulation）电路调节开关晶的开通与截止，结合变压器之隔离及变换作用，从次级输出一组方波，通过低压端的整流滤波电路，再输出平滑之直流电。稳压过程是通过反馈电路从输出端取样再将信号送到PWM（Pulse-Width Modulation）电路调节开关晶体的开通与截止时间从而使输出电压稳定。各种保护功能是通过对输出端的电流、电压的监控然后将信号反馈到PWM控制电路从而实现各种保护功能。

    特点：可靠性相对较低，纹波杂讯较难控制，电路复杂元件较多，通过控制电路能实现较多的保护功能，效率高，可实现小型化。
