工业网络通信技术

近年来，工厂自动化网络得到了迅速的发展，相当多的企业已经在大量地使用可编程设备，如PLC、工业控制计算机、变频器、智能仪表、机器人、柔性制造系统等。将不同厂家生产的这些设备连在一个网络上，相互之间进行数据通信，形成一个信息高速公路网。

一、工业网络的基础

1、网络体系结构与网络协议

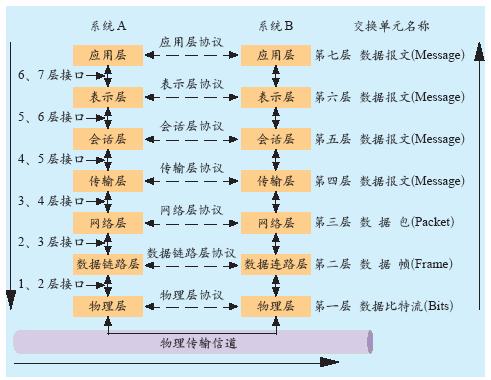

国际标准化组织于1978年提出了网络开放系统互连（OSI）参考模型。如下图所示：


（1）物理层（ Physical Layer）

物理层是为建立、保持和断开在物理实体之间的物理连接，提供机械的、电气的、功能性的和规程的特性。它是建立在传输介质之上，负责提供传送数据比特位“0”和“1”码的物理条件。同时，定义了传输介质与网络接口卡的连接方式以及数据发送和接收方式。常用的串行异步通信接口标准RS－232C、RS－422和RS－485等就属于物理层。

（2）数据链路层（Datalink Layer）

数据键路层通过物理层提供的物理连接，实现建立、保持和断开数据链路的逻辑连接，完成数据的无差错传输。为了保证数据的可靠传输，数据链路层的主要控制功能是差错控制和流量控制。在数据链路上，数据以帧格式传输，帧是包含多个数据比特位的逻辑数据单元，通常由控制信息和传输数据两部分组成。常用的数据链路层协议是面向比特的串行同步通信协议----同步数据链路控制协议/高级数据链路控制协议（SDLC/HDLC）。

（3）网络层（Network Layer）

网络层完成站点间逻辑连接的建立和维护，负责传输数据的寻址，提供网络各站点间进行数据交换的方法，完成传输数据的路由选择和信息交换的有关操作。网络层的主要功能是报文包的分段、报文包阻塞的处理和通信子网内路径的选择。常用的网络层协议有X.25分组协议和IP协议。

（4）传输层（Transport Layer）

传输层是向会话层提供一个可靠的端到端（end-to-end）的数据传送服务。传输层的信号传送单位是报文（Message），它的主要功能是流量控制、差错控制、连接支持。典型的传输层协议是因特网TCP/IP协议中的TCP协议。

（5）会话层（Session Layer）

两个表示层用户之间的连接称为会话，对应会话层的任务就是提供一种有效的方法，组织和协调两个层次之间的会话，并管理和控制它们之间的数据交换。网络下载中的断点续传就是会话层的功能。

（6）表示层（Presentation Layer）

表示层用于应用层信息内容的形式变换，如数据加密/解密、信息压缩／解压和数据兼容，把应用层提供的信息变成能够共同理解的形式。

（7）应用层（Application Layer）

应用层作为参考模型的最高层，为用户的应用服务提供信息交换，为应用接口提供操作标准。七层模型中所有其它层的目的都是为了支持应用层，它直接面向用户，为用户提供网络服务。常用的应用层服务有电子邮件（E-mail）、文件传输（FTP）和Web服务等。

OSI 7层模型中，除了物理层和物理层之间可直接传送信息外，其它各层之间实现的都是间接的传送。在发送方计算机的某一层发送的信息，必须经过该层以下的所有低层，通过传输介质传送到接收方计算机，并层层上送直至到达接收方中与信息发送层相对应的层。

OSI 7层参考模型只是要求对等层遵守共同的通信协议，并没有给出协议本身。OSI 7层协议中，高4层提供用户功能，低3层提供网络通信功能。
